uml类图符号介绍
UML中的6大关系相关英文：
| 依赖关系 |
dependency |
| 关联关系 |
association |
| 聚合关系 |
aggregation |
| 组合关系 |
composition |
| 实现 |
realization |
| 泛化 |
generalization |
UML中的6大关系简单解释：关联：连接模型元素及链接实例，用一条实线来表示；依赖：表示一个元素以某种方式依赖于另一个元素，用一条虚线加箭头来表示；聚合：表示整体与部分的关系，用一条实线加空心菱形来表示；组成：表示整体与部分的有一关系，用一条实线加实心菱形来表示；泛化（继承）：表示一般与特殊的关系，用一条实线加空心箭头来表示；实现：表示类与接口的关系，用一条虚线加空心箭头来表示；
注意：泛化关系和实现关系又统称为一般关系；
总之：一般关系表现为继承或实现(is a)，关联关系、聚合关系、合成/组合关系表现为成员变量(has a)，依赖关系表现为函数中的参数(use a)；
UML中的6大关系详细说明：
1、关联关系：
含义：类与类之间的连结，关联关系使一个类知道另外一个类的属性和方法；通常含有“知道”，“了解”的含义
体现：在C#中，关联关系是通过成员变量来实现的；
方向：双向或单向；
图示：实线 + 箭头；箭头指向被关联的类；
举例：“渔民”需要知道“天气”情况才能够出海
//公司关联雇员
public class Company{
private Employee employee;
public Employee GetEmployee(){
return employee;
}
public void SetEmployee(Employee employee){
this.employee = employee;
}
//公司运作
public void Run(){
employee.StartWorking();
}
}
//A关联B
class A{
B b = new B();
}
class B{
}
2、依赖关系：
含义：是类与类之间的连接，表示一个类依赖于另外一个类的定义；依赖关系仅仅描述了类与类之间的一种使用与被使用的关系；
体现：在C#中体现为局部变量、方法/函数的参数或者是对静态方法的调用；
方向：单向；
图示：虚线 + 箭头；
举例：人依赖于水和空气；汽车依赖汽油
//人划船，人依赖于船
public class Person{
//划船
public void Oarage(Boat boat){
boat.Oarage();
}
}
//A依赖于B
class A{
public void Function(B b){
}
}
class B{
}
3、聚合关系：
含义：是关联关系的一种，是一种强关联关系；聚合关系是整体和个体/部分之间的关系；关联关系的两个类处于同一个层次上，而聚合关系的两个类处于不同的层次上，一个是整体，一个是个体/部分；在聚合关系中，代表个体/部分的对象有可能会被多个代表整体的对象所共享；
体现：C++中，聚合关系通过将被聚合者的（数组）指针作为内部成员来实现的；
方向：单向；
图示：空心菱形 + 实线 + 箭头；箭头指向被聚合的类，也就是说，箭头指向个体/部分；
举例：鸭群与鸭子具有聚合关系；汽车由引擎、轮胎以及其它零件组成，因为汽车坏掉了，没有坏掉的引擎，轮胎和其他零件还可以继续使用。
4、组合关系：
含义：它也是关联关系的一种，但它是比聚合关系更强的关系.组合关系要求聚合关系中代表整体的对象要负责代表个体/ 部分的对象的整个生命周期；组合关系不能共享；在组合关系中，如果代表整体的对象被销毁或破坏，那么代表个体/部分的对象也一定会被销毁或破坏，而聚在合关系中，代表个体/部分的对象则有可能被多个代表整体的对象所共享，而不一定会随着某个代表整体的对象被销毁或破坏而被销毁或破坏；
体现：在C#中，组合关系是通过成员变量来实现的；
方向：单向；
图示：实心菱形 + 实线 + 箭头；箭头指向代表个体/部分的对象，也就是被组合的类的对象；
举例：一个人由头、四肢、等各种器官组成，因为人与这些器官具有相同的生命周期，人死了，这些器官也挂了；
5、泛化关系：
含义：它表示一个更泛化的元素和一个更具体的元素之间的关系；也就是通常所说的类的继承关系；
体现：在C#中，泛化关系通过类的继承来实现的；
方向：单向；子类继承父类；
图示：空心箭头 + 实线；箭头指向父类；
举例：动物下面可以分为哺乳动物，脊椎动物，爬行动物等
6、实现关系：
含义：它指定了两个实体之间的一份合同；即：一个实体定义一份合同，另外一个实体则保证履行该合同；
体现：在C#中，实现关系通过类实现接口来实现的，即：一个类实现某个接口；
方向：单向；子类实现接口；
图示：空心箭头 + 虚线；箭头指接口向接口；
举例：唐老鸭（对象）会说话（接口），因为一般鸭子不会说话，所以不会将说话这个方法给一般的鸭子带上；超人（对象）会飞（接口）

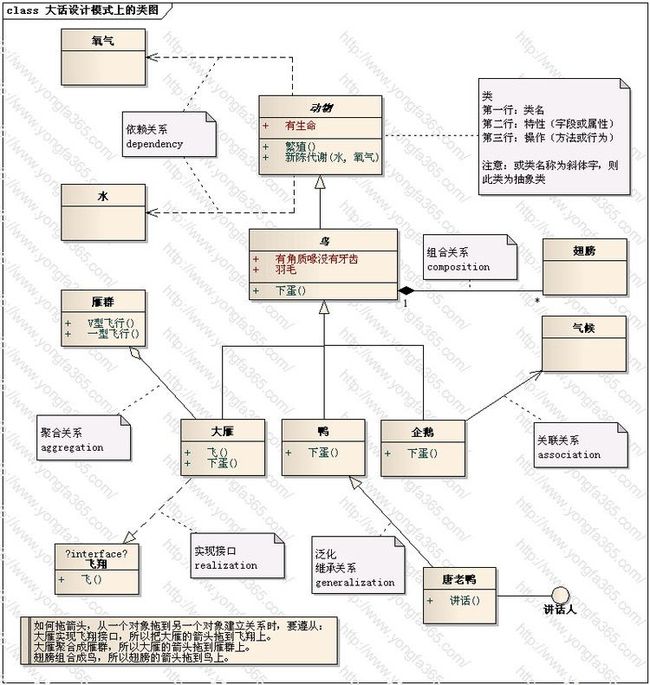

1. 类（Class）：使用三层矩形框表示。
第一层显示类的名称，如果是抽象类，则就用斜体显示。
第二层是字段和属性。
第三层是类的方法。
注意前面的符号，‘+’表示public，‘-’表示private，‘#’表示protected。
2. 接口：使用两层矩形框表示，与类图的区别主要是顶端有<<interface>>显示。
第一行是接口名称。
第二行是接口方法。
3. 继承类（extends）：用空心三角形+实线来表示。
4. 实现接口（implements）：用空心三角形+虚线来表示
5. 关联（Association）：用实线箭头来表示，例如：燕子与气候
6. 聚合（Aggregation）：用空心的菱形+实线箭头来表示
聚合：表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分，例如：公司和员工
组合（Composition）：用实心的菱形+实线箭头来表示
组合：部分和整体的关系，并且生命周期是相同的。例如：人与手
7. 依赖（Dependency）：用虚线箭头来表示，例如：动物与氧气
8. 基数：连线两端的数字表明这一端的类可以有几个实例，比如：一个鸟应该有两只翅膀。如果一个类可能有无数个实例，则就用‘n’来表示。关联、聚合、组合是有基数的
类之间的关系
UML把类之间的关系分为以下5种.
● 关联：类A与类B的实例之间存在特定的对应关系
● 依赖：类A访问类B提供的服务
● 聚集：类A为整体类，类B为局部类，类A的对象由类B的对象组合而成
● 泛化：类A继承类B
● 实现：类A实现了B接口
关联（Association）
关联指的是类之间的特定对应关系，在UML中用带实线的箭头表示。按照类之间的数量对比，关联
可以分为以下三种：
● 一对一关联
● 一对多关联
● 多对多关联
注意：关联还要以分为单向关联和双向关联
依赖（Dependency）
依赖指的是类之间的调用关系，在UML中用带虚线的箭头表示。如果类A访问类B的属性或者方法，
或者类A负责实例化类B，那么可以说类A依赖类B。和关联关系不同，无须在类A中定义类B类型的属性。
聚集（Aggregation）
聚集指的是整体与部分之间的关系，在UML中用带实线的菱形箭头表示。
聚集关系还可以分为两种类型：
● 被聚集的子系统允许被拆卸和替换，这是普通聚集关系。
● 被聚集的子系统不允许被拆卸和替换，这种聚集称为强聚集关系，或者组成关系。
注：强聚集（组成）可用带实线的实心菱形箭头表示。
泛化（Generalization）
泛化指的是类之间的继承关系，在UML中用带实线的三角形箭头表示。
实现（Realization）
实现指的是类与接口之间的关系，在UML中用带虚线的三角形箭头表示。
以下是GOF设计模式中的描述：
箭头和三角表示子类关系。
虚箭头线表示一个类实例化另一个类的对象，箭头指向被实例化的对象的类。
普通的箭头线表示相识（acquaintance也叫关联或者引用），意味着一个对象仅仅知道另一个对象。相识的对象可能请求彼此的操作，但他们不为对方负责，它只标示了对象间较松散的耦合关系。
尾部带有菱形的箭头线表示聚合（aggregation），意味着一个对象拥有另一个对象或者对另一个对象负责。一般我们称一个对象包含另一个对象，或者是另一个对象的一部分。聚合意味着聚合对象和其所有者具有相同的生命周期。
抽象类名以斜体表示，抽象操作也以斜体表示。图中可以包括实现操作的伪代码，代码将出现在带有褶角的框中，并用虚线将该褶角框与代码所实现的操作相连。
图一:
此实线箭头表示, 继承, 从一个非接口类的继承.
图二:

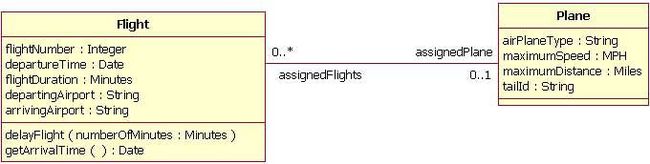

那条连线表示双向关联:
看左边, Flight扮演assignedFights角色, 有0到1个Plane跟他关联(一个航班要么取消了没有飞机,要么只能对应一架飞机)
看右边, Plane扮演着assignedPlane角色, 有0到多个Flight跟他关联(一个飞机可以参与多个航班, 也可以停在仓库里面烂掉)
图三:

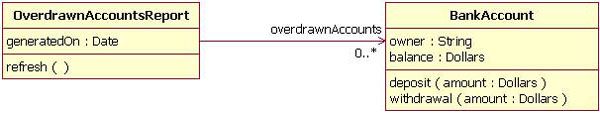

那条连线表示单向关联:
基本的意义跟上面的是一样的, 唯一不同的是, 右边的类对左边的类是一无所知的.
图四:
那个大的包围的框叫软件包, 名字为Account, 就一些可以归类的类包装起来.
图五:
如此虚线的箭头表示实现一个接口.
图六:
水平的连线还是表示上面所说的关联, 但从关联连线中引伸出来的虚线, 这意味当Flight类的一个实例关联到 FrequentFlyer 类的一个实例时，将会产生 MileageCredit 类的一个实例.
图七:
带菱形的箭头表示基本聚合, 由上图知道, Wheel类扮演wheels角色, 聚合4个到Car对象里面去,
空心的菱形表示Wheel对象并不随Car的创建而创建,销毁而销毁.
图八:
意义和上面类似, 唯一不同的是, 实心菱形表示Department对象随Company对象的创建而创建,销毁而销毁.
图九:
