混合使用Azure LB和ILB访问相同web服务（2）

那么现在开始，我们配置下两台WEB服务器的Internal Load  balancer：

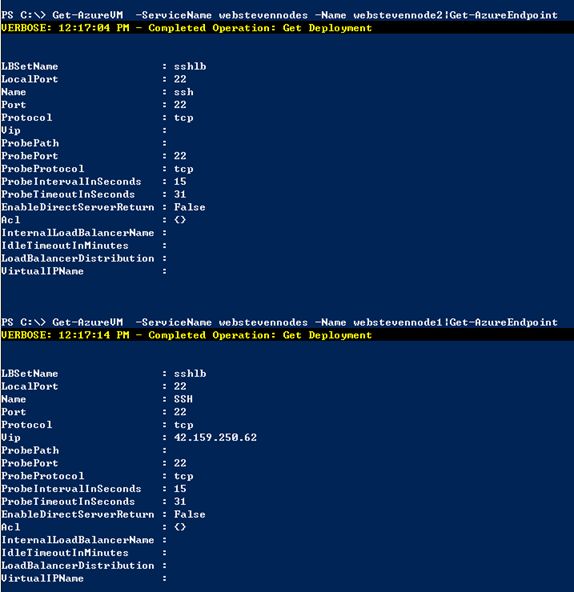

1. 打开Powershell，检查当前两台虚拟机的端点配置：

Get-AzureVM  -ServiceName webstevennodes -Name webstevennode2|Get-AzureEndpoint

 2. 创建一个ILB，指定其服务地址为内网地址10.0.0.88：

Add-AzureInternalLoadBalancer -InternalLoadBalancerName myilb -ServiceName webstevennodes -SubnetName Subnet-1 -StaticVNetIPAddress 10.0.0.88



 3. 对两台测试VM webstevennode1和webstevennode2添加端点信息，注意本地port和对外port都是80：

PS C:\> Get-AzureVM  -ServiceName webstevennodes -Name webstevennode1 |Add-AzureEndpoint -Name httpinternal -Protocol tcp -LocalPort 80 -PublicPort 80 -DefaultProbe -InternalLoadBalancerName myilb -LBSetName myILBSet|Update-AzureVM



PS C:\> Get-AzureVM  -ServiceName webstevennodes -Name webstevennode2|Add-AzureEndpoint -Name httpinternal -Protocol tcp -LocalPort 80 -PublicPort 80 -DefaultProbe -InternalLoadBalancerName myilb -LBSetName myILBSet|Update-AzureVM





4. 添加完成后，验证一下端点配置信息:

PS C:\> Get-AzureVM  -ServiceName webstevennodes -Name webstevennode2|Get-AzureEndpoint

Get-AzureVM  -ServiceName webstevennodes -Name webstevennode2|Get-AzureEndpoint

可以看到电脑两台VM的ILB配置完成，并且服务IP地址是10.0.0.88.

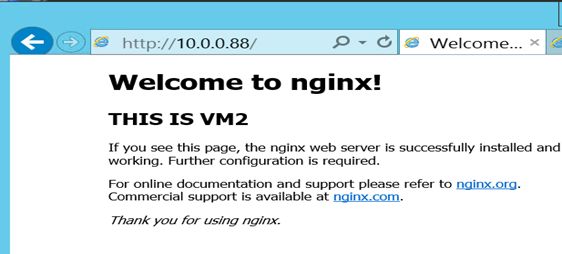

5. 我们来测试一下实际效果，需要你登录那台测试的windows 2012虚拟机，打开IE浏览器，输入ILB的服务地址10.0.0.88，测试一下：



过一会再刷新一次，可以看到请求可以被分发到VM1和VM2上：





6. 我们在Azure的portal上检查一下端点配置，可以看到，因为我们配置的是ILB的端口，所以目前在portal上无法看到：
