组态王6.55连接MySql数据库（笔记）

组态王6.55连接MySql数据库（笔记）

1. 安装Mysql数据库

此步骤注意设置用户名和密码

比如设置：root用户的密码为123

2. 安装Navicat图形界面

安装Navicat 8 forMysql主要是为了操作数据库方便

建立数据库：IMS

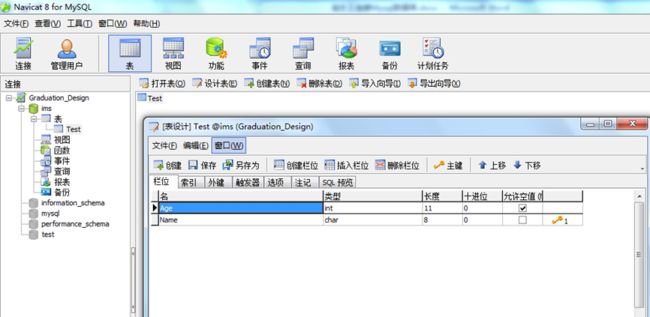

创建数据表：Test ，该表结构如下图：



3. 安装Mysql ODBC数据源

l  下载并安装： mysql-connector-odbc-3.51.28-win32.msi

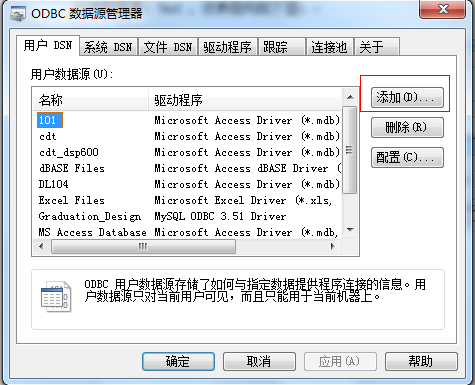

l  打开 控制面板-->管理工具-->数据源（ODBC）

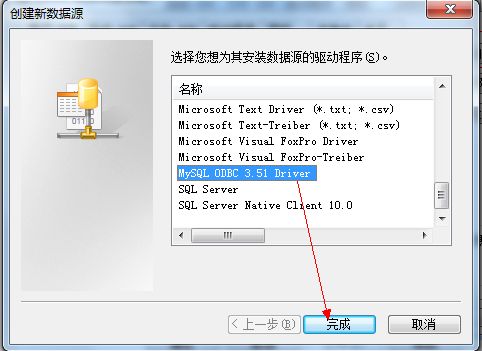

l  点击 添加，选中MySQL ODBC 3.15Driver 点击完成。

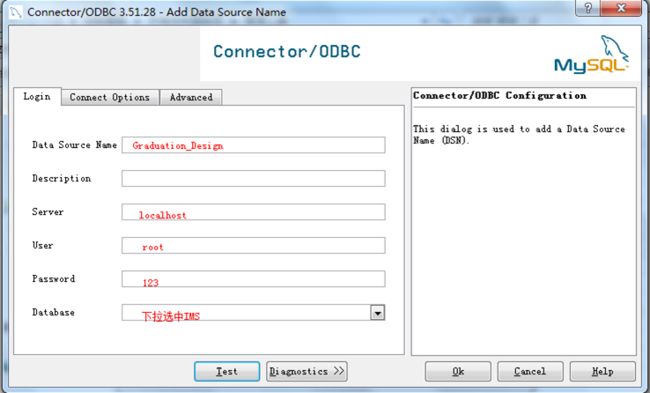

l  完成基本的配置



至此Mysql数据库相关的配置就完成了，下面打开组态王，连接Mysql数据库

4. 新建记录体

创建两个变量

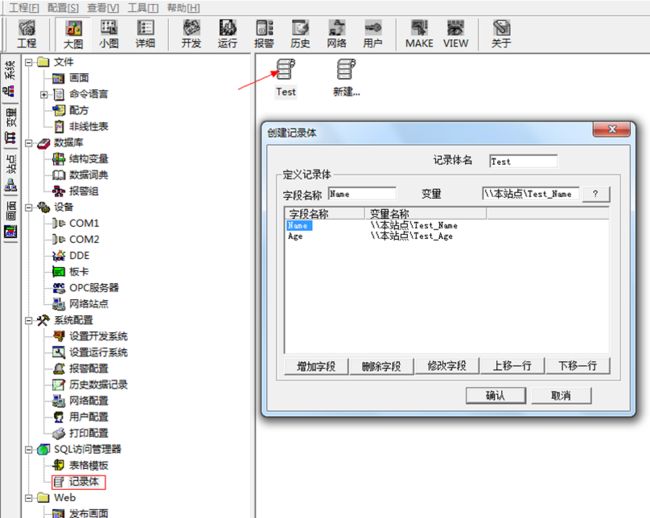

新建一个记录体，起名Test (可随意)，如下图



5. 新建一个画面，连接数据库

新建一个内存整型变量DeviceID

新建一个画面，在命令语言的显示时选项卡下填写代码如下：

运行这个画面，则可以连接上Mysql数据库



6. 测试连接

在数据表Test中添加一条记录：

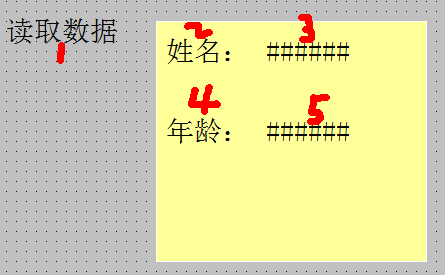

在上面新建的画面上添加5个文本

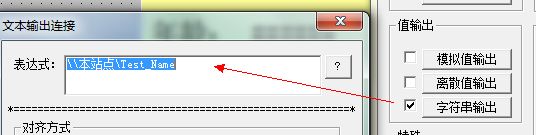

l  文本3 的动画连接设置如下

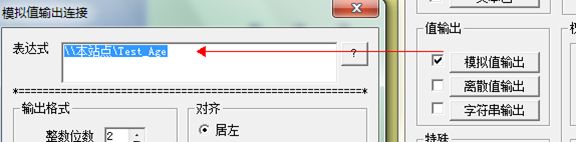

l  文本5的动画连接设置如下



运行、打开上述画面即可看到运行结果。
