Java内存分析（2）分析Heap Dump

在这里，我们借助了Eclipse的Memory Analyzer工具，以便获得智能的便于分析的效果图。先下载安装好工具下载地址。

下面来装备内存素材，从简单的开始。假设有一个类，这个类里面不包含任务其它的信息，空的：

public class Node{}

然后是一个Mail函数

public class Main{
	public static void main(String[] args){
		Node n = new Node();
	}
}

运行程序，并用 上一篇文章中提及的方式获取一个内存的转储文件。然后运行Eclipse Memory Analyzer Tool(MAT)，并用其打开转储文件。

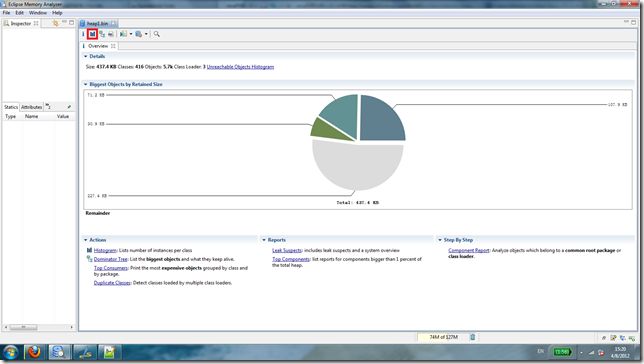

你将看到如下的内容：

这个页面显示出了该转储文件中的一些概要信息，如哪些对象占用的内存比例比较多之类。通过点击这些图片，你可以看到更详细的报告。

但是我们先关注一下内存的组织图（其实没有图，更确切的说是个报表的样式了），点击Histogram按钮（上图中的红色区域）。然后在Class Name一栏中输入"Node”并回车，这样就会显示我们刚才自己定义的类的信息了。

那这些信息说明了些什么？

Objects是指内存中，该类型的对象有多少个

Shallow Heap是指该对象占用了多少内存（字节）。一个对象的引用往往需要32或64比特(bit)（基于不同的平台实现，该值也会不同），整型需要占用4字节，长整型8字节。这些是JVM规范里规定，但不同JVM实现可以按照自己方式来存储数据。另外，基于不同的Heap Dump格式，这些值也可能会有变化，但往往会更加真实地反应出内存的占用量。

Retained Set（保留集）指的是一个对象集合。假定一些对象会由于对象X被垃圾回收（GC）后，也同时需要被GC掉，那么这些对象就属于X的Retained Set。注意，Retained Set是包含X本身的。

Retained Heap是指如果该对象被回收，可以简单地理解为对象的Retained Set中的对象所占用的内存的总和。

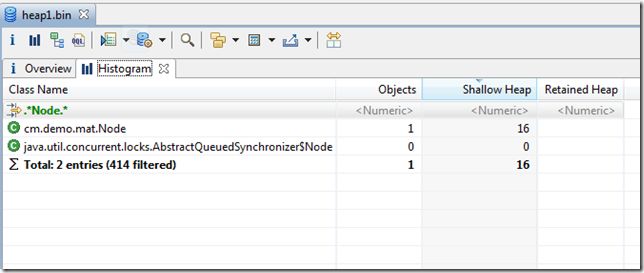

好了，我们再来看一下上面的图。cm.demo.mat.Node只有一个对象，占用的内存为16bit(2个字节），其Retained Heap是16(Retained Heap没有自动计算出来，你可以选中某一项，然后右键->Calculate Precise Retained Set)。但是需要注意的是，Shallow Heap的实际值与转储文件的格式相关，同时在转储时，会把这个值进行处理以更好地反应实际的内存占用量。但不管怎么说，这个值始终会是8的倍数，也就是说至少是一个字节。

刚才我们用一个最简单的对象来说明一些术语，现在我们来尝试往这个空的类中慢慢地加入一些东西试试。

public class Node{
	private int fInt = 0;
}

加入一个java的primitive int 类型，看看会有什么变化：

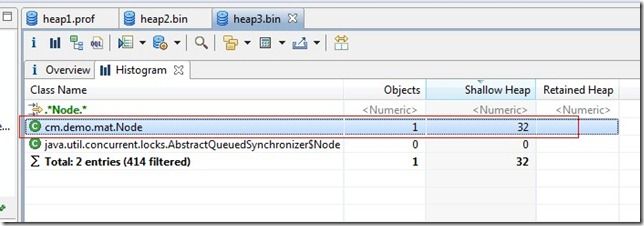

再加入一个长整型：

public class Node{
	private int fInt = 0;
	private long fLong = 0L;
}

似乎我们每增加一个字段，Node的内存占用量就会增加一个字节。

再换一种方式，假如将primitive的int和long换成java.lang.Integer和java.lang.Long呢，结果会不会是一样？！试试！

public class NodeObj{
	private Integer fInt = 0;
	private Long fLong = 0L;
}

public class Main{
	public static void main(String[] args){
		Node n = new Node();
		NodeObj no = new NodeObj();
	}
}

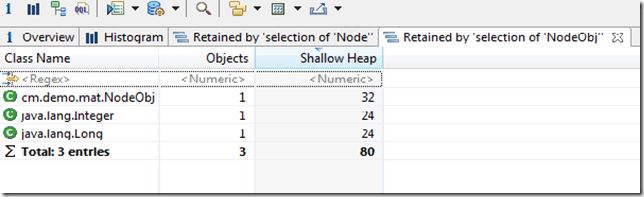

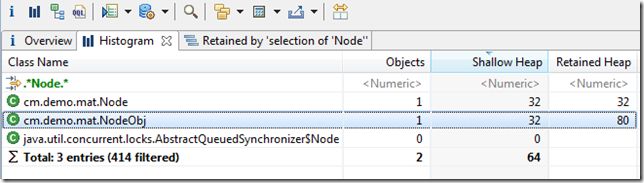

NodeObj的Retained Set要远大于Node的，但它们的Shallow Heap却是相同的。那看看NodeObj的Retained Set中有哪些元素呢？【选中NodeObj->右键->Show Retained Set】

原来是因为有Integer和Long的原因。

至此，大家应该对MAT中的基本概念及使用方式有所了解了，后面会继续说明一下MAT的高级用途。
