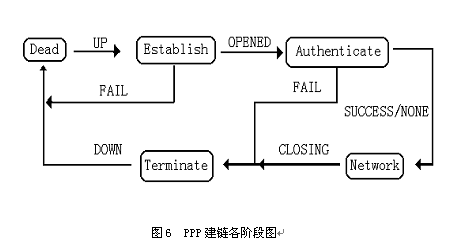

一、 协议相关介绍 PPP（Point-to-Point Protocol点到点协议）是为在同等单元之间传输数据包这样的简单链路设计的链路层协议 。这种链路提供全双工 操作，并按照顺序传递数据包。设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据，使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。   链路控制协议LCP（Link Control Protocol）； 网络控制协议NCP（Network Control Protocol）； 认证协议：口令验证协议PAP（Password Authentication Protocol）和挑战握手验证协议CHAP（Challenge-Handshake Authentication Protocol）。   LCP协商，协商内容包括除RFC 1661中所定义的选项之外，还要考虑PPP OA和PPP OE协议 中规定的内容。 LCP协商过 后就到了Establish阶段，开始PAP或CHAP认证。PAP为两次握手认证，口令为明文。PAP认证过程如下：发送用户名同口令到认证方，认证方 查看是否有此用户，口令是否正确，然后发送相应的响应。CHAP为三次握手认证，口令为密文（密钥）CHAP认证由认证方发送一些随机产生的报文，交给被 认证，被认证方用自己的口令字用MD5算法进行加密，传回密文，认证方用自己保存的口令字及随机报文用MD5算法加密，比较二者的密文，根据比较结果返回 响应的响应。 认证成功即进行Network阶段协商（NCP），在IP接入中主要是IPCP协商（如IP地址和DNS 地址的协商等）。任何阶段的协商失败都将导致链路的拆除。 协商成功，则链路建立成功，可以开始传输网络层数据报文。   PPPoE（PPP over Ethernet），PPPoA（PPP over ATM）   二、应用关系 IP协议等网络层                     TCP/IP PPP协议（PPPD协助)                 PPP 以太网和串口等物理层               串口     pppd是一个后台服务进程(daemon)，是一个用户空间的进程，所以把策略性的内容从内核的PPP协议处理模块移到pppd中是很自然的事了。pppd实现了所有鉴权、压缩/解压和加密/解密等扩展功能的控制协议。       pppd是一个普通的用户进程，pppd与内核中的PPP协议处理模块之间采用最传统的内核空间与用户空间之间通信方式：设备文件; 设备文件名是/dev /ppp。通过read系统调用，pppd可以读取PPP协议处理模块的数据包，当然，PPP协议处理模块只会把应该由pppd处理的数据包发给 pppd。通过write系统调用，pppd可以把要发送的数据包传递给PPP协议处理模块。通过ioctrl系统调用，pppd可以设置PPP协议的参 数，可以建立/关闭连接。   在pppd 里，每种协议实现都在独立的C文件中，它们通常要实现protent接口，该接口主要用于处理数据包，和fsm_callbacks接口，该接口主要用于 状态机的状态切换。数据包的接收是由main.c: get_input统一处理的，然后根据协议类型分发到具体的协议实现上。而数据包的发送则是协议实现者根据需要调用output函数完成的。   chat是pppd所带一个辅助工具。chat用来与GSM模组建立会话。它的实现比较简单，它向串口发送AT命令，建立与GSM模组的会话，以便让PPP协议可以在串口上传输数据包。   三、数据收发流程 应用程序通过socket 接口发送TCP/IP数据包，这些TCP/IP数据包如何流经PPP协议处理模块，然后通过串口发送出去呢？pppd在make_ppp_unit函数中 调用ioctrl(PPPIOCNEWUNIT)创建一个网络接口（如ppp0），内核中的PPP协议模块在处理PPPIOCNEWUNIT时，调用 register_netdev向内核注册ppp的网络接口，该网络接口的传输函数指向ppp_start_xmit。   当应用程序发送数据时，内核根据IP 地址和路由表，找到ppp网络接口，然后调用ppp_start_xmit函数，此时控制就转移到PPP协议处理模块了。ppp_start_xmit调 用函数ppp_xmit_process去发送队列中的所有数据包，ppp_xmit_process又调用ppp_send_frame去发送单个数据 包，ppp_send_frame根据设置，调用压缩等扩展处理之后，又经ppp_push调用 pch->chan->ops->start_xmit发送数据包。   pch->chan->ops->start_xmit 是什么？它就是具体的传输方式了，比如说对于串口发送方式，则是ppp_async.c: ppp_asynctty_open中注册的ppp_async_send函数，ppp_async_send经ppp_async_push函数调用 tty->driver->write把数据发送串口。     1.用户数据发送过程如下所示：      应用程序                                          pppd        |                                                           |        |                                                           |    socket                                           /dev/ppp            |                                                |            |                                                |                              PPP协议模块                                       |                                       |                                    tty                                      |                                      |                                GSM模组   2.pppd的控制协议数据发送过程： pppd --Pap/chap/eap(etc)--> /dev/ppp --> PPP协议模块 --> tty --> GSM模组   3.接收数据流程： ppp_async.c 在初始化时 (ppp_async_init) ，调用 tty_register_ldisc 向 tty 注册了行规程处理接口，也就是一组回调函数，当串口 tty 收到数据时，它就会回调 ppp_ldisc 的 ppp_asynctty_receive 函数接收数据。 ppp_asynctty_receive 调用 ppp_async_input 把数据 buffer 转换成 sk_buff ，并放入接收队列 ap->rqueue 中。   ppp_async 另外有一个 tasklet(ppp_async_process) 专门处理接收队列 ap->rqueue 中的数据包， ppp_async_process 一直挂在接收队列 ap->rqueue 上，一旦被唤醒，它就调用 ppp_input 函数让 PPP 协议处理模块处理该数据包。   在 ppp_input 函数中，数据被分成两路，一路是控制协议数据包，放入 pch->file.rqb 队列，交给 pppd 处理。另外一路是用户数据包，经 ppp_do_recv/ppp_receive_frame 进行 PPP 处理之后，再由 netif_rx 提交给上层协议处理，最后经 socket 传递到应用程序。      应用程序                                          pppd        |                                               |        |                                                |    socket                                           /dev/ppp            |                                         |            |                                          |                              PPP协议模块                                    |                                    |                                   tty                                    |                                    |                                GSM模组
