【开源】XPShadow， 用阴影让UWP更有层次感

UWP采用的是纯扁平化的设计，个人感觉极端了点，整个世界都是平的，导致App分不清层次，看不出重点。其实扁平化是趋势，android, ios都在搞，问题是android, ios都可以很轻松的实现阴影来突出重点和分层，android的material design更是火了一通，其中也大量用到阴影（card, float button等）。

做UWP应用的时候就想WinRT用的xaml和WPF差不多，WPF画阴影很轻松，WinRT应该也很方便吧，结果查了半天资料，硬是找不到解决方案。

只能自己来想办法了，当时首先想到了两种办法：

第一种：利用NineGrid图片

UWP是支持NineGrid图片，熟悉Android的应该知道点9图，一回事。

先在photoshop里先做个阴影图

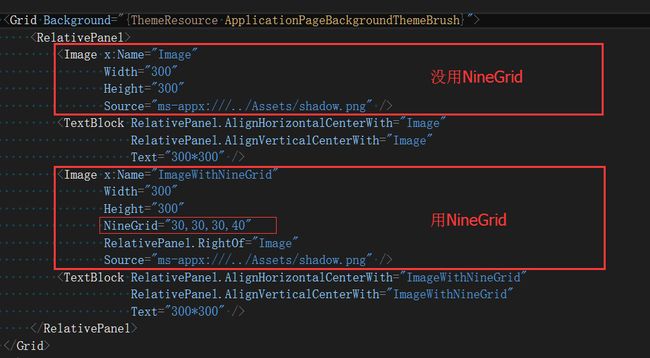

在xaml里设置阴影图的NineGrid设置，做为对比，第一个图是没用NineGrid，第二个是用了。

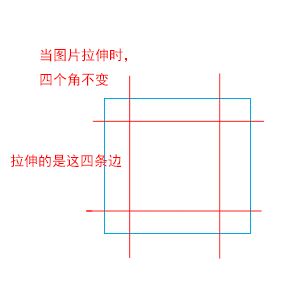

NineGrid的值是Thickness，分别表示左，上，右，下， 这样就画出一个九格图：

NineGrid有以下几个好处：

1.因为各厂家分辨率不一致，用九图不用再辛苦的针对每种机型做特定适配了，因为点九图具有在拉伸的时候还能够保持图片的细节。

2.使用了九图，可以把图片做的很小，从而减小应用程序的大小。

3.图片变小了，内存使用也就小了，程序运行和加载起来速度更快了。

上面Xaml显示出来的结果：

没用九图的就很模糊，因为是整体放大，一样的300*300就显得小了好多，被阴影占了很大一部分，用九图的就很清晰。



总结下九图做阴影的优缺点：

优点是用起来很简单，支持大小变化

缺点是每次要做个图片，不同角度的圆角矩形和不同大小的圆形不能很好支持，因为九图是要拉长两边的，圆的拉长就不是圆了。

第二种：用border来模拟

想想每次做个按钮可能都要做图片挺烦的，有没有用代码的方式来解决。

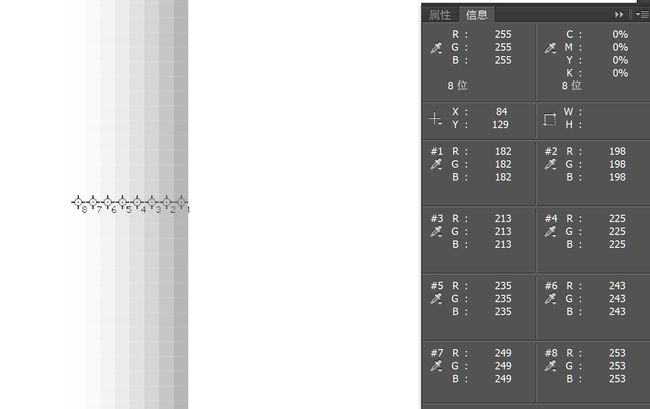

把阴影放大了看，其实也就是由不同透明度的线组成：

那用border来模拟行不行呢，通过算法生成一组模拟阴影的透明度，再用border表示出来，想起来还不错哦，试下。

结果如下：

尼玛，这是什么梗，说好的阴影呢。。

再在photoshop里看一下正常的阴影，原来拐角处和直线处的不一样，是有弧度的。

晕死，只能怪自己想当然了，没在photoshop里先注意到这块。失败！还浪费不少时间在阴影算法上。。

第三种：Win2D

基于第二种想法，用代码的方式应该是有办法的，后来找了下WinRT Direct2D的资料，可以通过Direct2D画出阴影，封装成库给App调用。想法不错，实现起来有点难度，在找Direct2D相关资料时在Microsoft的github下面找到了神器Win2D，尼玛这么好的库怎么不放到标准库里来。。。

Win2D github:  https://github.com/Microsoft/Win2D。另外官方有个例子在WinStore上，装了Win10的同学有兴趣可以安装看看，里面实现很多很酷的效果：

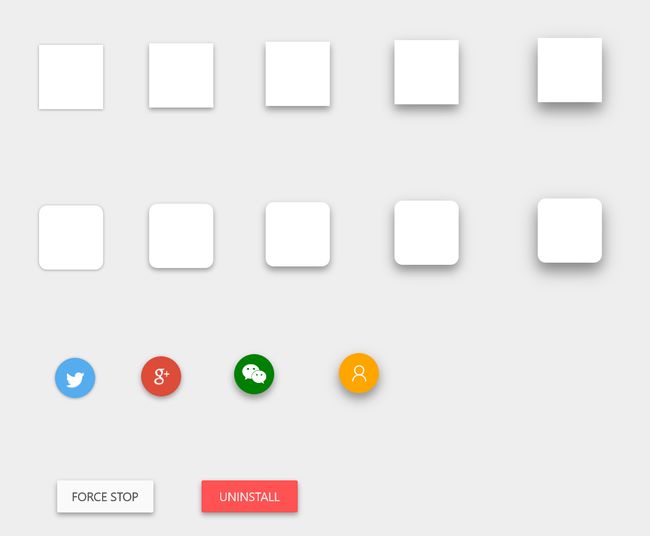

Win2D里用Direct2D实现了2d绘图的各种方法，XPShadow就是基于Win2D的，先看下效果：

是不是有点Material Design的味道。

用起来也很简单：

1 <xp:Shadow
2     IsCached="True"    //default is False, if page use NavigationCacheMode = NavigationCacheMode.Required, should set IsCached=True
3     Z_Depth="1"        //shadow depth, from 1 to 5
4     CornerRadius="10"> // shadow corner radius, 0-1 for percent of width, > 1 for actual value
5       <Border Width="80" Height="80" Background="White" CornerRadius="10"/>
6   </xp:Shadow>

来看看实现：

因为是封装成一个内容控件，那画了阴影之后，控件里的内容大小就会相应变小，不然阴影会画到外面去。具体请看：

最后

“这么好的库实在是各位UWP程序猿行走江湖，奋力码砖之必备良库”。

“那么……在哪里才能搞得到呢？”。

“啊！这位仁兄运气真好，小弟正好放到github上开源，仁兄只要访问 https://github.com/brookshi/XPShadow就可以了，另外别忘了Star/Fork哦”
