           对象图——ObjectDiagram

           对象图：是显示了一组对象和他们之间的关系。

           使用对象图来说明数据结构，类图中的类或组件等的实例的静态快照，对象图和类图一样反映系统的静态过程，但它是从实际的或原型化的情景来表达的。

           对象图的描述

           对象图显示某时刻，对象和对象之间的关系。

           一个对象图可看成一个类图的特殊用例，实例和类可在其中显示，对象也和合作图相联系，合作图显示处于语境中的对象原型（类元角色）。

           对象图是类图的实例，几乎使用与类图完全相同的标识，他们的不同点在于对象图显示类的多个对象实例，而不是实际的类。

           一个对象图是类图的一个实例。

           由于对象存在生命周期，因此对象图只能在系统某一时间段存在。

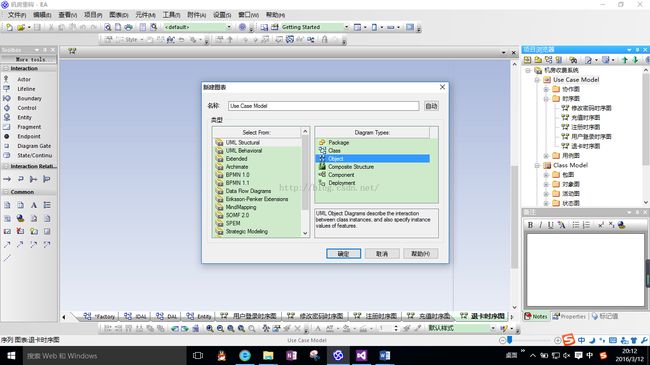

           使用ER画对象图，选择Object如下图：

           对象图的表示法

           对于对象图来说无需提供单独的形式。

           类图中就包含了对象，所以只有对象而无类的类图就是一个"对象图"，然而，"对象图"这条短语在刻画各方面特定使用时非常有用。

           对象图的含义

           对象图显示对象集及其联系，代表了系统某时刻的状态。

           它包含带有值的对象，而非描述符，当然，在许多情况下对象可以是原型，用合作图可显示一个可多次实例化的对象及其联系的总体模型，合作图包含对象和链的描述符（类元角色和联系角色），如果合作图实例化，则产生了对象图。

           对象图不显示系统的演化过程，为此目的，可用带消息的合作图，或用顺序图表示一次交互。

           对象图的用途

           1、捕获实例和连接

           2、在分析和设计阶段创建

           3、捕获交互的静态部分

           4、举例说明数据/对象结构

           5、详细描述瞬态图

           6、由分析人员、设计人员和代码实现人员开发

           类图和对象图的区别
