51单片机的复位

复位是单片机的初始化操作。单片机启运运行时，都需要先复位，其作用是使CPU和系统中其他部件处于一个确定的初始状态，并从这个状态开始工作。因而，复位是一个很重要的操作方式。但单片机本身是不能自动进行复位的，必须配合相应的外部电路才能实现。

复位电路：

当MCS-5l系列单片机的复位引脚RST(全称RESET)出现2个机器周期以上的高电平时，单片机就执行复位操作。如果RST持续为高电平，单片机就处于循环复位状态。
根据应用的要求，复位操作通常有两种基本形式：上电复位和上电或开关复位。

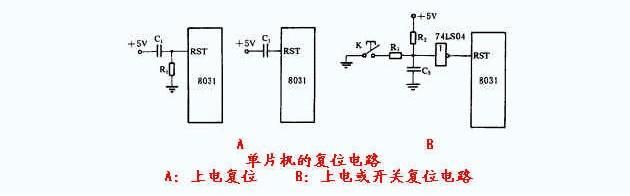

上电复位要求接通电源后，自动实现复位操作。常用的上电复位电路如下图A中左图所示。图中电容C1和电阻R1对电源十5V来说构成微分电路。上电后，保持RST一段高电平时间，由于单片机内的等效电阻的作用，不用图中电阻R1，也能达到上电复位的操作功能，如下图(A)中右图所示。


上电或开关复位要求电源接通后，单片机自动复位，并且在单片机运行期间，用开关操作也能使单片机复位。常用的上电或开关复位电路如上图(B)所示。上电后，由于电容C3的充电和反相门的作用，使RST持续一段时间的高电平。当单片机已在运行当中时，按下复位键K后松开，也能使RST为一段时间的高电平，从而实现上电或开关复位的操作。
根据实际操作的经验，下面给出这两种复位电路的电容、电阻参考值。
上图(A)中：Cl＝10-30uF，R1＝1kO
上图1．27(B)中：C：＝1uF，Rl＝lkO，R2＝10kO

单片机复位后的状态：

单片机的复位操作使单片机进入初始化状态，其中包括使程序计数器PC＝0000H，这表明程序从0000H地址单元开始执行。单片机冷启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM区中的内容，21个特殊功能寄存器复位后的状态为确定值，见下表。
值得指出的是，记住一些特殊功能寄存器复位后的主要状态，对于了解单片机的初态，减少应用程序中的初始化部分是十分必要的。
说明：表中符号*为随机状态；
A＝00H，表明累加器已被清零；

特殊功能寄存器	初始状态	特殊功能寄存器	初始状态
A	00H	TMOD	00H
B	00H	TCON	00H
PSW	00H	TH0	00H
SP	07H	TL0	00H
DPL	00H	TH1	00H
DPH	00H	TL1	00H
P0~P3	FFH	SBUF	不定
IP	***00000B	SCON	00H
IE	0**00000B	PCON	0*******B

PSW＝00H，表明选寄存器0组为工作寄存器组；
SP＝07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中；
Po-P3＝FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；
IP＝×××00000B，表明各个中断源处于低优先级；
IE＝0××00000B，表明各个中断均被关断；

系统复位是任何微机系统执行的第一步，使整个控制芯片回到默认的硬件状态下。51单片机的复位是由RESET引脚来控制的，此引脚与高电平相接超过24个振荡周期后，51单片机即进入芯片内部复位状态，而且一直在此状态下等待，直到RESET引脚转为低电平后，才检查EA引脚是高电平或低电平，若为高电平则执行芯片内部的程序代码，若为低电平便会执行外部程序。

51单片机在系统复位时，将其内部的一些重要寄存器设置为特定的值，至于内部RAM内部的数据则不变。
