聊聊 Activity 栈的亲和关系

launchMode

<activity android:name=".ui.activity.TaskAffinityActivity" android:launchMode="singleTask" />
  • standard
  • singleTop
  • singleTask
  • singleInstance

默认模式是 standard,这些模式分为两大类,standardsingleTop Activity 为一类,singleTasksingleInstance 为另一类。

使用 standardsingleTop 启动模式的 Activity 可多次实例化。 实例可归属任何 Task(任务栈),并且可以位于 Activity 堆栈中的任何位置。它们通常启动到名为 startActivity() 的 Task(任务栈)之中(除非 Intent 对象包含 FLAG_ACTIVITY_NEW_TASK 指令)。

相比之下,singleTasksingleInstance Activity 只能启动 Task(任务栈)。 它们始终位于 Activity 堆栈的根位置。此外,设备一次只能保留一个 Activity 实例,只允许有一个此类 Task(任务栈)。

singleTask Activity 允许其他 Activity 成为其 Task(任务栈)的组成部分。 它始终位于其任务的根位置,但其他 Activity(必然是 standardsingleTop Activity)可以启动到该 Task(任务栈)中。

相反, singleInstance Activity 则不允许其他 Activity 成为其 Task(任务栈)的组成部分。它是 Task(任务栈)中唯一的 Activity。 如果它启动另一个 Activity,系统会将该 Activity 分配给其他 Task(任务栈),就好像 Intent 中包含 FLAG_ACTIVITY_NEW_TASK 一样。

taskAffinity

<activity android:name=".ui.activity.TaskAffinityActivity" android:launchMode="singleTask" android:taskAffinity="com.jeanboy.task.test" />

除了 launchMode 可以用来调配 Task(任务栈),Activity 的另一属性 taskAffinity,也是常常被使用。

taskAffinity 是一种物以类聚的思想,它倾向于将 taskAffinity 属性相同的 Activity,扔进同一个 Task 中。不过,它的约束力比 launchMode 弱了许多。只有将 allowTaskReparenting 属性设置为 true,或者调用方将 Intent 的 flag 添加 FLAG_ACTIVITY_NEW_TASK 属性时才会生效。

每个 Activity 都有 taskAffinity 属性,这个属性表示了该 Activity 希望进入的 Task(任务栈)。

默认情况下,同一个应用中的所有 Activity 都具有相同的 taskAffinity(亲和关系)。我们可以设置该属性来以不同方式组合它们,甚至可以将不同应用中的 Activity 组合到同一个 Task(任务栈)内。 如果要指定 Activity 与任何 Task(任务栈)均无 taskAffinity(亲和关系),设置为空字符串即可。

如果一个 Activity 没有显式的指明该 Activity 的 taskAffinity 值,那么它的这个属性就等于 Application 指明的 taskAffinity。如果 Application 也没有指明,那么该 taskAffinity 的值就等于包名。

而 Task(任务栈)也有自己的 taskAffinity 属性,它的值默认等于它的根 Activity 的 taskAffinity 值。

示例验证

首先我们创建一个应用 Task2。Task2 有 MainActivity、SingleTaskActivity 两个 Activity,其中 SingleTaskActivity 配置如下:

<activity android:name=".SingleTaskActivity" android:launchMode="singleTask" android:taskAffinity="com.jeanboy.app.task.other2"/>

首先我们在 MainActivity 启动 SingleTaskActivity。

然后在控制台使用下面命令来查看 Task(任务栈)的状态信息,通过观察 Task 的信息来验证上面的理论。

adb shell dumpsys activity

通过命令可以看到如下信息(这里删减了不重要的信息):

ACTIVITY MANAGER ACTIVITIES (dumpsys activity activities)
Display #0 (activities from top to bottom):
  Stack #1:
    Task id #222
      TaskRecord{2dd0b176 #222 A=com.jeanboy.app.task.other2 U=0 sz=1}
        Hist #0: ActivityRecord{35b3fc43 u0 com.jeanboy.app.task2/.SingleTaskActivity t222}
    Task id #221
      TaskRecord{f31b377 #221 A=com.jeanboy.app.task2 U=0 sz=1}
        Hist #0: ActivityRecord{37c25eb6 u0 com.jeanboy.app.task2/.MainActivity t221}

可以清楚的看到两个任务栈,Task(任务栈)#222,栈名为 com.jeanboy.app.task.other2;Task(任务栈)#221,栈名为 com.jeanboy.app.task2

到此我们也明白了,我们确实可以通过 singleTaskandroid:taskAffinity 属性相结合的方式来指定我们 Activity 所需要的栈名称,使相应的 Activity 存在于不同的栈中。

allowTaskReparenting

<activity android:name=".ui.activity.TaskAffinityActivity" android:launchMode="standard" android:taskAffinity="com.jeanboy.task.test" android:allowTaskReparenting="true" />

allowTaskReparenting 表示当某个拥有相同 taskAffinity(亲和关系) 的 Task(任务栈)即将返回前台时,Activity 是否能从启动时的 Task(任务栈)转移至此 Task(任务栈)中去。true 表示可以移动,false 表示它必须留在启动时的 Task(任务栈)中。

正常情况下,当 Activity 启动时,会与启动它的 Task(任务栈)关联,并在其整个生命周期中一直留在该 Task(任务栈)中。我们可以使用该属性强制将 Activity 在当前 Task(任务栈)不显示时,归属到另一个与它 taskAffinity(亲和关系) 相同的 Task(任务栈)。该属性通常用于让一个应用程序的 Activity 转移到另一个应用程序关联的主 Task(任务栈)中去。

Activity 的亲和关系由 taskAffinity 属性定义。 Task(任务栈)的亲和关系由根 Activity 的 taskAffinity 确定。 然而,根据规定,根 Activity 总是位于 taskAffinity 同名的任务中。 因为以 singleTasksingleInstance 模式启动的 Activity 只能位于任务的根部, 所以 Activity 的 allowTaskReparenting 仅限于 standardsingleTop 启动模式中使用。

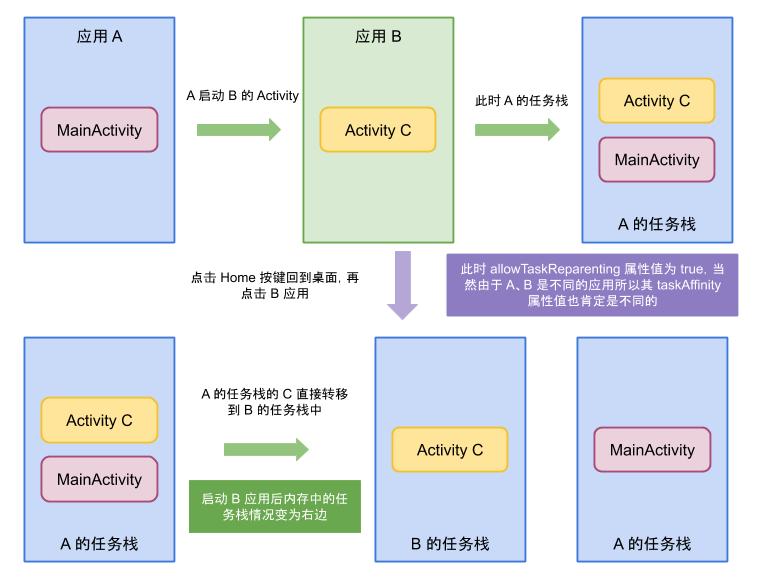

例如,如果电子邮件包含网页链接,则点击链接会调出可显示网页的 Activity。 该 Activity 由浏览器应用定义,但作为电子邮件任务的一部分启动。

如果将它归属到浏览器 Task(任务栈),那么它会在浏览器下一次转至前台时显示,当电子邮件 Task(任务栈)再次转至前台时则会消失。

allowTaskReparenting

示例验证

首先我们创建两个应用 Task1、Task2,Task1 中有 MainActivity,Task2 有 AllowActivity 默认启动模式,并设置 allowTaskReparenting="true"

首先我们在 Task1 中 启动 Task2 的 AllowActivity。

我们在控制台使用下面命令来查看 Task(任务栈)的状态信息,通过观察 Task 的信息来验证上面的理论。

adb shell dumpsys activity

通过命令可以看到如下信息(这里删减了不重要的信息):

ACTIVITY MANAGER ACTIVITIES (dumpsys activity activities)
Display #0 (activities from top to bottom):
  Stack #1:
    Task id #219
      TaskRecord{21746940 #219 A=com.jeanboy.app.task1 U=0 sz=2}
        Hist #1: ActivityRecord{31f54e4e u0 com.jeanboy.app.task2/.AllowActivity t219}
        Hist #0: ActivityRecord{37ed66dd u0 com.jeanboy.app.task1/.MainActivity t219}

可以看到 Task(任务栈)#219 中有 MainActivity、AllowActivity 两个 Activity,然后我们点击 Home 后,再打开 Task2。

打开 Task2 后可以看到直接打开了 AllowActivity,通过命令可以看下信息:

ACTIVITY MANAGER ACTIVITIES (dumpsys activity activities)
Display #0 (activities from top to bottom):
  Stack #1:
    Task id #220
      TaskRecord{12b34f0b #220 A=com.jeanboy.app.task2 U=0 sz=2}
        Hist #1: ActivityRecord{31f54e4e u0 com.jeanboy.app.task2/.AllowActivity t220}
        Hist #0: ActivityRecord{2dbef71e u0 com.jeanboy.app.task2/.MainActivity t220}
    Task id #219
      TaskRecord{21746940 #219 A=com.jeanboy.app.task1 U=0 sz=1}
        Hist #0: ActivityRecord{37ed66dd u0 com.jeanboy.app.task1/.MainActivity t219}

可以看到 AllowActivity 被转移到了 Task(任务栈)#220 中,也就是 Task2 应用所在的任务栈中,也就验证了上面的理论。

FLAG_ACTIVITY_NEW_TASK

Intent intent = new Intent(this, TaskAffinityActivity.class);
intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
startActivity(intent);

如果设置了 FLAG_ACTIVITY_NEW_TASK 标识,意思是把将要启动的 Activity 放在一个新 Task(任务)中。

设置 FLAG_ACTIVITY_NEW_TASK 标识后,首先会查找是否存在和被启动的 Activity 具有相同的 taskAffinity(亲和关系)的 Task(任务栈)(注意同一个应用程序中的 Activity 的 taskAffinity 一样)。如果有,则直接把这个 Task(任务栈)整体移动到前台,并保持栈中的状态不变,即 Task(任务栈)中的 Activity 顺序不变;如果没有,则新建一个 Task(任务栈)来存放被启动的 Activity。
