But How Do It Know 存储计算和顺序

But How Do It Know 计算机是怎么知道的是一本书的名字，作者用通俗易懂的语言，由浅入深的给我们讲解了cpu的工作原理。
**逻辑运算实现的电路原理请看深入分析逻辑门电路
1.计算机是怎么Remember的？ 寄存器个内存

都是与非门。
i是输入的bit，o是输出的bit，s是设置输出能否根据输入改变即该门能否有用的bit。
s=1，i=0，a=1&b=0，c=1，o=0；
s=1，i=1，a=0&b=1，o=1；
s=0，i=0/i=1，a=1&b=1，o？？？

连接8个上述记忆门，记忆一个字节。

每个记忆门的输出连接到使能线（e），通过与门，组成寄存器。


通过总线连接，存储更多数据。

内存中的寄存器，行列选择线通过与门连接。
行列选择线都为1，则x输出等于1，下s等于1，则寄存器的s等于1，寄存器可以被修改，目标值通过bus传输到i/o口。下e等于1，则寄存器的e等于1，寄存器的数可以被传输，通过i/o口传到bus中。

地址寄存器中的数值被译码成不同的行列选择，再加上大量的内存器组成内存。
2.计算机是怎么计算的？ 算术逻辑单元

加法，carry in表示前一个位相加有无进位。out表现现在的位相加进不进位。

比较器

判零

该算术逻辑单元总共实现比较，或，与，取反，左移，右移，相加七种运算，根据op线传过来的数选择执行何种运算，或者什么都不做。
3.计算机的计算是如何运行的？

这是bus1寄存器，当bus1输入为1时，out=00000001

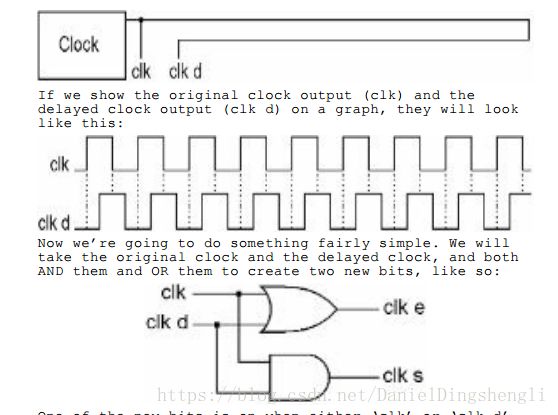

时钟，真实的电路中通过石英晶体产生

可以理解成这样


e开，寄存器发送数据到总线，另一个寄存器处于s=1状态，接受。

步进器，计算机的指令根据它决定进行取指，译指，执行等。
产生机理可以这么理解：12个M，两两搭配，6对，刚开始时都是0，前一对M的数据变为1，后一对暂时改变不了，由于等待时钟e信号变成高有延迟，所以6对M的输出都变成1，一个比一个晚，再由与非门到与门成step输出，等后一对M变成1是，该step变成了0，所有step的波形如下：

具体的指令执行如下：


step1，2，3留给取指，译指。R0+R1的过程如上。
