android drawable实践 xml 实现各种效果

背景

在看法中我们经常要使用图片或者drawable文件夹下的xml,来实现一些效果，Drawable的用法都和xml相关，我们可以使用shape、layer-list等标签绘制一些背景，还可以通过selector标签定义View的状态的效果等。当然了基本每个标签都对应于一个真正的实体类。下面，来总结、温习下这些用法。

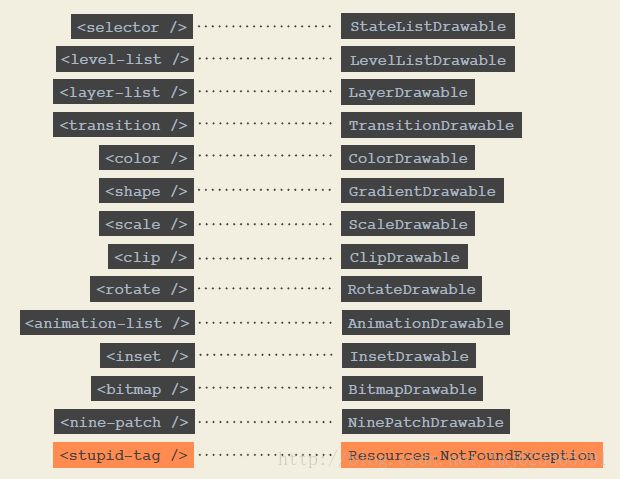

所有drawable.xml对应的Java类如下

1.如何使用？
我们都拿一个控件来举例
a.button的slector.xml这个很简单

<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:drawable="@android:color/holo_blue_dark" android:state_pressed="true">item>
    <item android:drawable="@android:color/holo_blue_light" android:state_pressed="false">item>
selector>

b.imageView的level_list.xml


<level-list xmlns:android="http://schemas.android.com/apk/res/android" >

    <item
        android:drawable="@drawable/icon_seller_credit_level_first1"
        android:maxLevel="1"/>
    <item
        android:drawable="@drawable/icon_seller_credit_level_first2"
        android:maxLevel="2"/>
    <item
        android:drawable="@drawable/icon_seller_credit_level_first3"
        android:maxLevel="3"/>
level-list>

在布局文件中

<ImageView
           android:id="@+id/rating"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:layout_alignParentRight="true"
           android:layout_marginRight="50dp"
           android:layout_marginTop="6dip"
           android:src="@drawable/level_credit_rating" />

代码中：
imagview.setImageLevel(3);
c.layer-list.xml，这里我们给一个activity,设置them的例子

<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >
    <item>
        <shape
            android:innerRadius="10dp"
            android:shape="rectangle" >//形状
            <solid android:color="@android:color/holo_orange_light" >//填充
            solid>

            <stroke
                android:width="2dp"
                android:color="@android:color/holo_purple" >//边框
            stroke>
        shape>
    item>
    <item>
        <bitmap
            android:gravity="center"//在中间画图形
            android:src="@drawable/ic_launcher" >
        bitmap>
    item>

layer-list>

这个看起来，很强大，可以实现一些复杂的图形

d.clip裁减，看到有人，用这个类实现了一个（有底色的）进度条

<clip xmlns:android="http://schemas.android.com/apk/res/android"
    android:clipOrientation="horizontal"
    android:drawable="@drawable/bg_pic"
    android:gravity="left" >
clip>

在代码中：

imageView = (ImageView) findViewById(R.id.imageView1);
        drawable = (ClipDrawable) imageView.getBackground();
        drawable.setLevel(levle);//clipDrawable内部levle最大为3000；
        开启一个线程，不断刷新levle来实现进度

e.nine-patch的使用；
