FPGA开发设计流程

FPGA (Field－Programmable Gate Array):现场可编程门阵列
是ASIC领域的一种半定制电路

SOC:片上系统
将完整的产品功能集成到一个芯片上
设计思想：自顶向下，软硬协同
层次化，结构化

FPGA设计流程：
1、电路设计：方法论证，系统设计和FPGA芯片选择
2、设计输入：HDL和原理图输入 HDL优点：语言与芯片工艺无关
3、功能仿真：前仿真，使用波形编辑器和HDL生成测试向量，仿真结果生成报告文件和输出信号波形，发现错误返回设计
4、综合优化：高抽象层次转化为低抽象层次
5、综合后仿真：综合后检查综合结果是否与原设计一致，综合后生成标准延时反标注到综合仿真模型中
6、实现与布局布线：将逻辑网表配置到具体的FPGA芯片上，需要在速度和面积之间进行选择
7、时序仿真：后仿真，是将布局布线延时反标注到设计网表中
8、板级仿真与验证：应用于高速电路，对高速系统信号完整性，电磁干扰等特征进行分析
9、芯片编程与调试：产生位数据流文件，将编程数据下载到FPGA芯片中

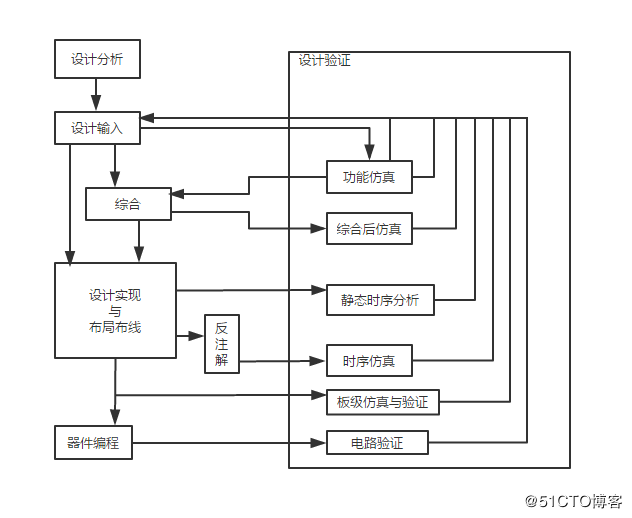

FPGA开发流程：
