带控制点的工艺流程图,教你快速绘制流程图

工艺流程图是什么呢？在工业产品从原料到最终成品的工艺过程，需要用到一种专业的图示来表示这个过程，这就是工艺流程图（简称PFD）。工艺流程图比起文本而言，更容易检视生产和指导操作。通过流程图，我们可以很容易的发现在工艺制作中，那些重复和遗漏的工作环节，这些都是非常有助于我们改善生成工序，从而提升工业设备的使用效率。

工艺流程图的分类

工艺流程图根据不同的用途，主要可以划分为3各类别，分别是：全厂总工艺流程图（物料平衡图）、物料流程图（MBD）和工艺管道及仪表流程图（PID）。

1、全厂总工艺流程图

在实际的化工生产过程中，我们需要设计出一个总说明部分的全厂流程图。用于标注各个车间、原料、半成品和成品之间联系和产品生产顺序。

2、物料流程图

在上述全厂总工艺流程图的基础上，物料流程图是用于表示各个车间之间内部工艺物料流程图的图表样式。需要在该流程图上表明其物料的相关组成部分和设备属性。

3、工艺管道及仪表流程图

工艺管道及仪表图的基础依据是物料流程图，但是它所传递的信息会更加丰富。需要在图示中绘制出阀门、管道、仪表等相关符号。

工艺流程图的作用有哪些

工艺流程图是一种很有意义的工业图示，关于它的作用，总结如下：

1、指导工厂生产

在工厂生产过程中，工艺规程是指导车间生产计划、调度、工人操作和加工的主要依据。在处理生产问题时，时常将工艺规程作为判断依据。因此工艺流程图扮有特别的角色。

2、为生产准备工作提供依据

工厂想要生产新的产品，是需要有相关的工艺流程图作为指导；这样才能够规范化操作，提高企业的生产效率。

工艺流程图怎么画

工艺流程图的绘制方法主要有2种，一种是手工绘制，一种是软件绘制。

1、手工绘制

在计算机不够普及的时候，人们就需要手工绘制工艺图。但其实，高校在开展相关知识教学的时候，也会要求学生采用手工绘图的方式。

2、软件绘制

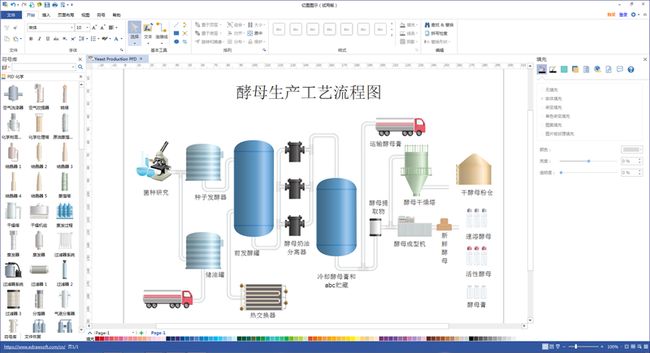

目前市面上有不少可以绘制工艺流程图的软件。常用的绘制软件有：亿图图示、CAD。亿图图示软件内置丰富的工艺流程符号、可以方便用户轻松创建出符合需求的图示。

>>点击查看《亿图图示如何绘制工艺流程图》。

工艺流程图符号

工艺流程图的符号比较多，我们在亿图图示里，可以查看到详尽的相关符号。常用的工艺流程图符号可以分为：管道和连接线、常用设备符号、泵、热交换、容器、阀门、仪器等等。

工艺流程图模板

根据不同的生产环境、加工工艺、设备要求，可以组成各种各样的工艺流程图。我们从亿图图示软件里总结一部分经典的工艺流程图模板供大家参考使用。

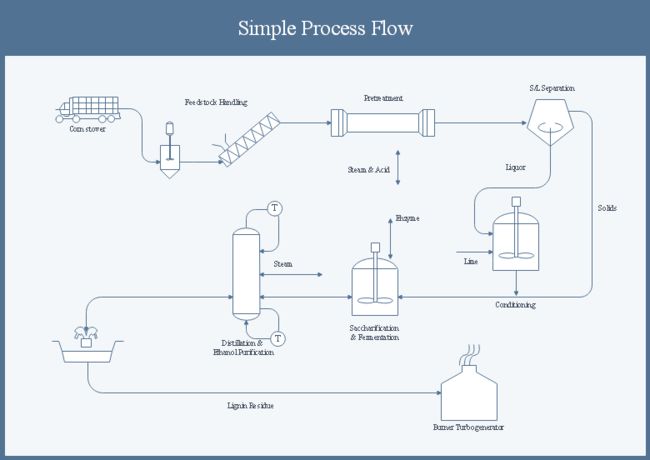

简单的工艺流程图：

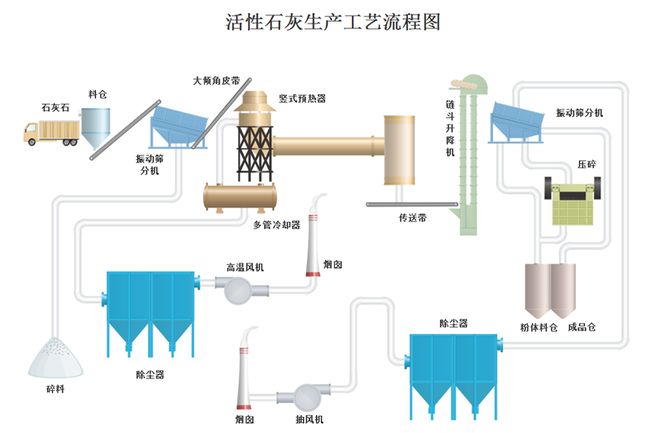

生产环境中的工艺流程图：
