CAD怎么隐藏布局视口线框?

cad图纸中中的视口框的线条是可以隐藏的,该怎么隐藏呢?下面我们就来看看详细的教程。

软件名称:
AutoCAD2017(CAD2017) 中文破解精简版(附注册机序列号) 64位
软件大小:
443.3MB
更新时间:
2017-03-26

CAD怎么隐藏布局视口线框?_第1张图片

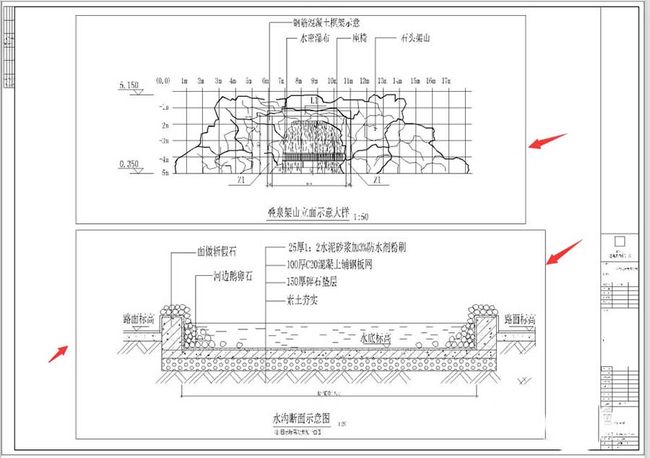

1、如图所示,这是一张在CAD布局里面排版好的图纸

CAD怎么隐藏布局视口线框?_第2张图片

2、选中视口框的线条,把他们放到同一个图层中

CAD怎么隐藏布局视口线框?_第3张图片

3、点击【格式】-【图层】或者直接点击图层图标,打开图层设置界面

CAD怎么隐藏布局视口线框?_第4张图片

CAD怎么隐藏布局视口线框?_第5张图片

4、在图层设置界面中把视口方框线的图层设置不可打印,如图所示。就可以完成操作。

CAD怎么隐藏布局视口线框?_第6张图片

5、把视口方框线的图层关闭或者冻结,也可以达到同样的效果。

CAD怎么隐藏布局视口线框?_第7张图片

6、把视口的方框线直接放到系统的【defpoints图层,打印时也不会显示方框线。

CAD怎么隐藏布局视口线框?_第8张图片

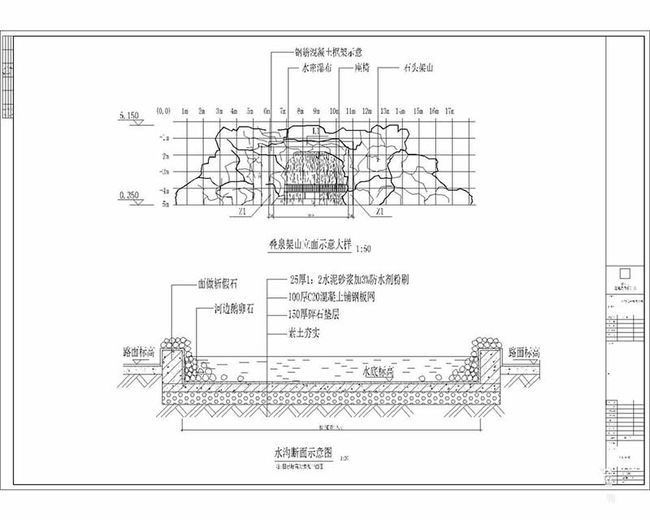

7、设置结束,现在得到的没有显示视口方框线的图纸如图所示。

CAD怎么隐藏布局视口线框?_第9张图片

以上就是cad布局视口线框隐藏的教程,希望大家喜欢,请继续关注脚本之家。
