cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法

cad绘制住宅平面布置图的时候,特别是对厨房区域的绘制时,需要使用到洗菜盆图块该怎么绘制洗菜盆平面图呢?下面我们就来看看详细的教程。

软件名称:
Autocad2013(cad2013)简体中文特别版 (32/64位) 附注册机序列号
软件大小:
1.34GB
更新时间:
2012-10-14

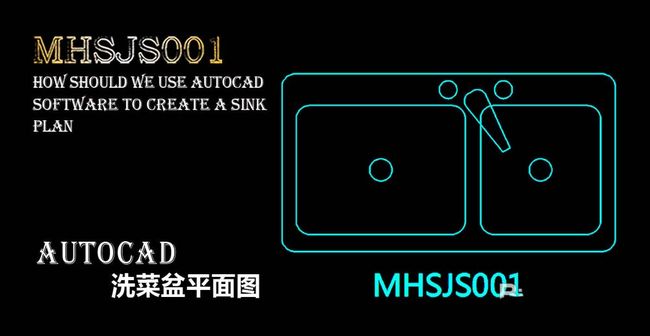

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第1张图片

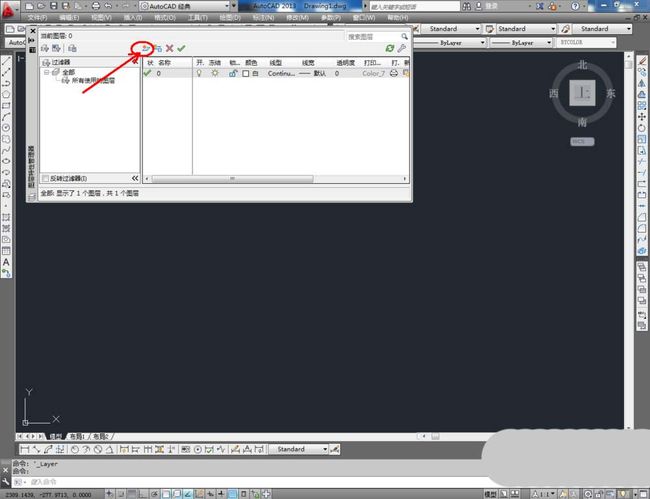

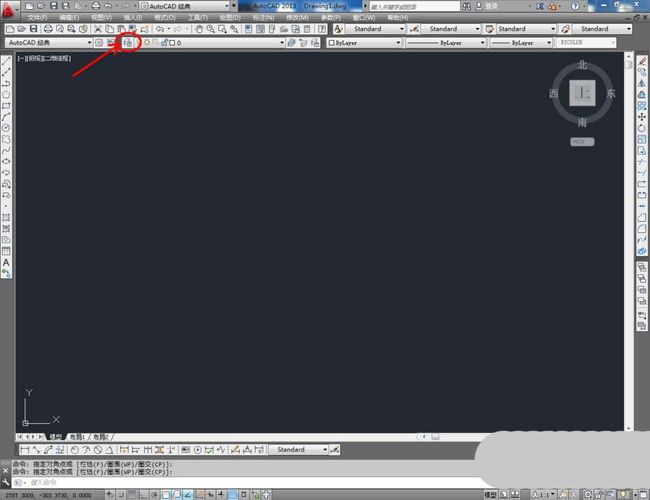

1、打开AutoCAD 2013软件,点击【图层特性管理器】,点击【新建图层】,将图层命名为:洗菜盆。点击色块,按图示设置一个图层颜色,完成洗菜盆图层的设置(如图所示);

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第2张图片

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第3张图片

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第4张图片

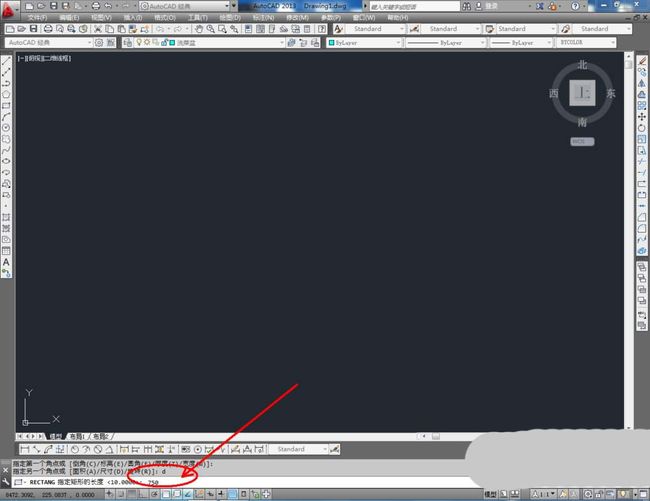

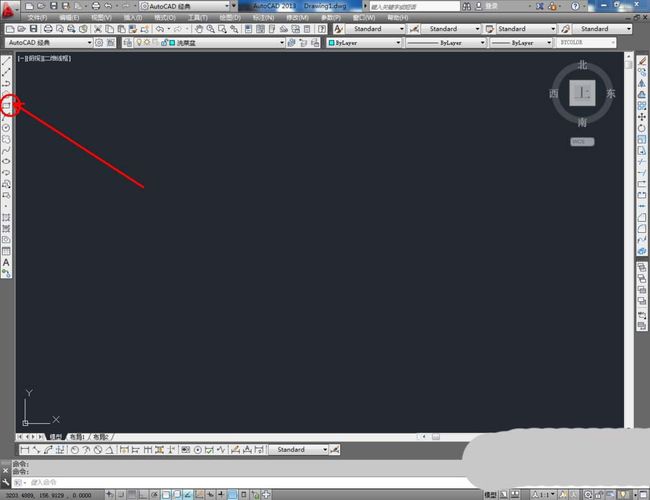

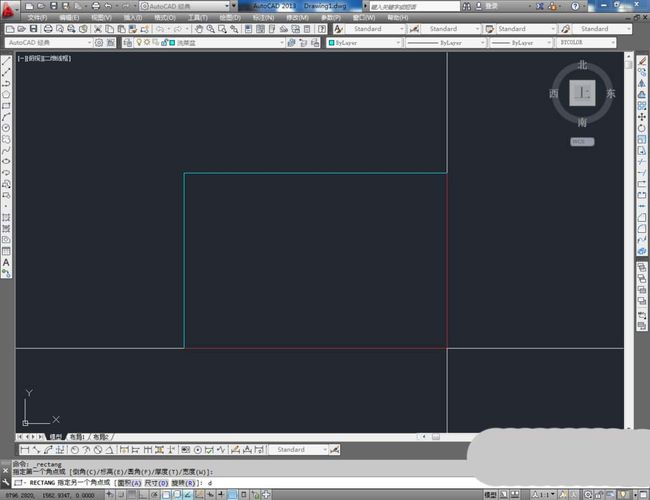

2、点击【矩形工具】,按图示在命令栏输入:d并按下空格键,输入长度数值:750并按下空格键,继续输入宽度数值:400并按下空格键,完成矩形图案的绘制(如图所示);

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第5张图片

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第6张图片

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第7张图片

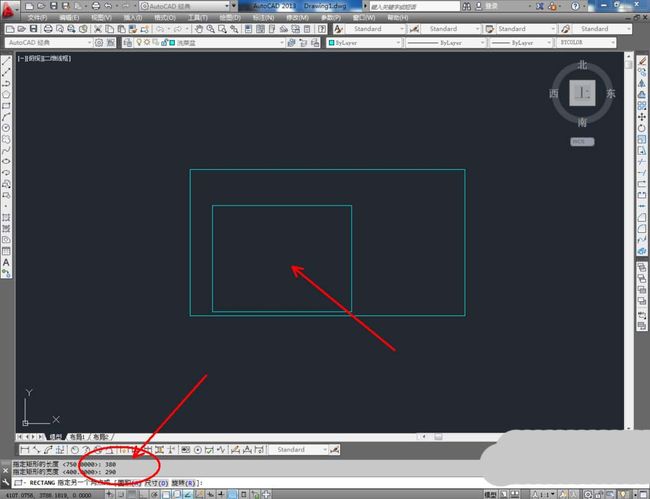

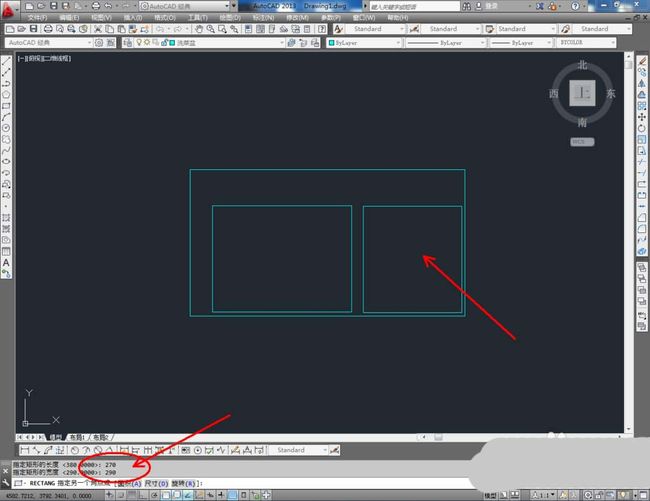

3、按照上述操作,继续完成380*290mm和270*290mm两个矩形图案的绘制。完成后,按图示调整好三个矩形方框之间的位置(如图所示);

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第8张图片

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第9张图片

cad怎么画洗菜盆平面图? 洗菜盆cad平面图画法_第10张图片

上一页 1 2 下一页 阅读全文
