蓝桥杯嵌入式学习————USART、ADC

串口

直接上代码吧

void USART_Config(void)
{
    GPIO_InitTypeDef  GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);    //开启串口时钟

    //设置usart2 tx引脚工作模式PA2
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;   //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //设置usart2 rx引脚工作模式PA3
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;  //浮空输入
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //usart2 工作模式配置
    USART_InitStructure.USART_BaudRate = 19200;    //波特率
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;   //数据位长度
    USART_InitStructure.USART_StopBits = USART_StopBits_1;   //停止位
    USART_InitStructure.USART_Parity = USART_Parity_No ;   //奇偶校验位
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;  //硬件流控制
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;       //收发模式
    USART_Init(USART2, &USART_InitStructure);
    USART_Cmd(USART2, ENABLE);      //使能
}

//发送函数
void USART_SendString(int8_t *str)
{
    uint8_t index = 0;

    do
    {
        USART_SendData(USART2,str[index]);
        while(USART_GetFlagStatus(USART2,USART_FLAG_TXE) == RESET);
        index++;
    }
    while(str[index] != 0);  //¼ì²é×Ö·û´®½áÊø±êÖ¾

}

ADC

参考博文点击此处
在配置引脚输入模式时配置为模拟输入模式
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;

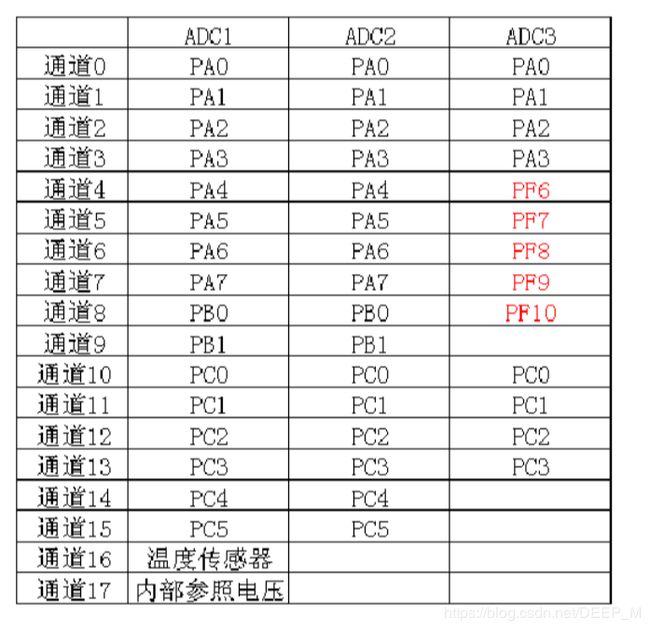

引脚对应关系

void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, u8 ADC_Channel, u8 Rank, u8 ADC_SampleTime)
该函数的参数ADC_Channel,Rank是代表什么？
这个在你多通道采集和DMA应用时会有很大的作用，比如你需要多通道采集，你设置每个通道的采集顺序其实就是用这个变量来做的，假设你定义channle1 的rank=1，channle2 的rank=2，那么对应你在DMA缓存空间的变量数组AdcDMA[0] 就i是channle1的转换结果，AdcDMA[1]就是通道2的转换结果。

code：

void ADC_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

	//PB0-ADC channel 8
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	// ADC1 工作模式配置
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;  //µ¥´Îת»»
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
	ADC_InitStructure.ADC_NbrOfChannel = 1;
	ADC_Init(ADC1, &ADC_InitStructure);

	ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 1, ADC_SampleTime_13Cycles5);

	ADC_Cmd(ADC1, ENABLE);
	ADC_ResetCalibration(ADC1);
	/* Check the end of ADC1 reset calibration register */
	while(ADC_GetResetCalibrationStatus(ADC1));
	ADC_StartCalibration(ADC1);
	/* Check the end of ADC1 calibration */
	while(ADC_GetCalibrationStatus(ADC1));
}

//读函数
float Read_ADC(void)
{
	float ADC_VALUE;

	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
	Delay_Ms(5);
	ADC_VALUE = ADC_GetConversionValue(ADC1)*3.30/0xfff;

	return ADC_VALUE;
}

//main函数中的片段
    while(1){
		//200ms采样一次
		if(ADC_Flag){
			ADC_Flag = 0;
			adc_temp = Read_ADC();
			sprintf(string,"%s%.3f","ADC Value:",adc_temp);
			LCD_DisplayStringLine(Line7,string);
		}

很草率，还会再看一遍的><
