基于服务器的AAA实验

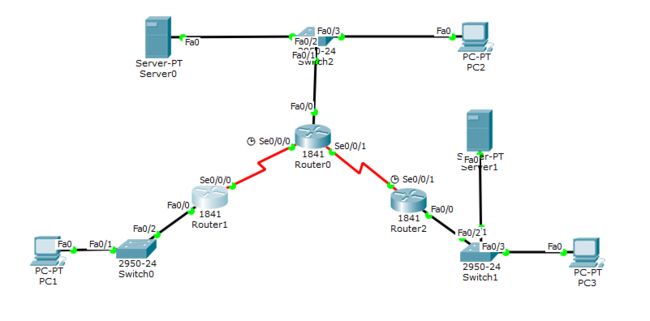

一、拓扑图



二、IP地址表



Device	Interface	IP Address	Subnet Mask
R1	Fa0/0	192.168.1.1	255.255.255.0
	S0/0/0	10.1.1.2	255.255.255.252
R0	S0/0/0	10.1.1.1	255.255.255.252
	Fa0/0	192.168.2.1	255.255.255.0
	S0/0/1	10.2.2.1	255.255.255.252
R2	S0/0/1	10.2.2.2	255.255.255.252
	Fa0/0	192.168.3.1	255.255.255.0
Server 0	NIC	192.168.2.2	255.255.255.0
Server 1	NIC	192.168.3.2	255.255.255.0
PC1	NIC	192.168.1.3	255.255.255.0
PC2	NIC	192.168.2.3	255.255.255.0
PC3	NIC	192.168.3.3	255.255.255.0

三、配置过程



1.在路由器R1上配置一个本地用户账号并且利用本地AAA通过console线和VTY连接认证

R1(config)#username admin1 password admin1

R1(config)# aaa new-model

R1(config)#aaa authentication login default local

R1(config)#line console 0

R1(config-line)#login authentication default

 ------VTY连接认证

R1(config)# aaa authentication login telnet-login local

R1(config)# line vty 0 4

R1(config-line)# login authentication telnet-login

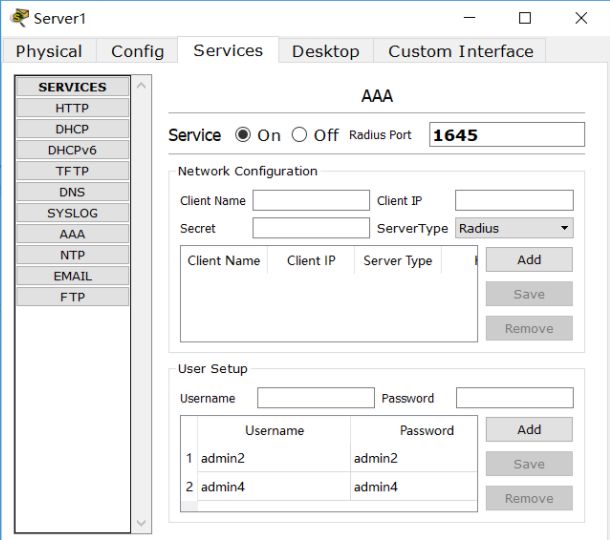

2.用TACACS+完成服务器上的AAA认证配置

R0(config)#username admin2 password admin2
R0(config)#tacacs-server host 192.168.2.2

R0(config)#tacacs-server key admin2
R0(config)#aaa new-model

R0(config)#aaa authentication login default group tacacs+ local

R0(config)#line console 0

R0(config-line)#login authentication default







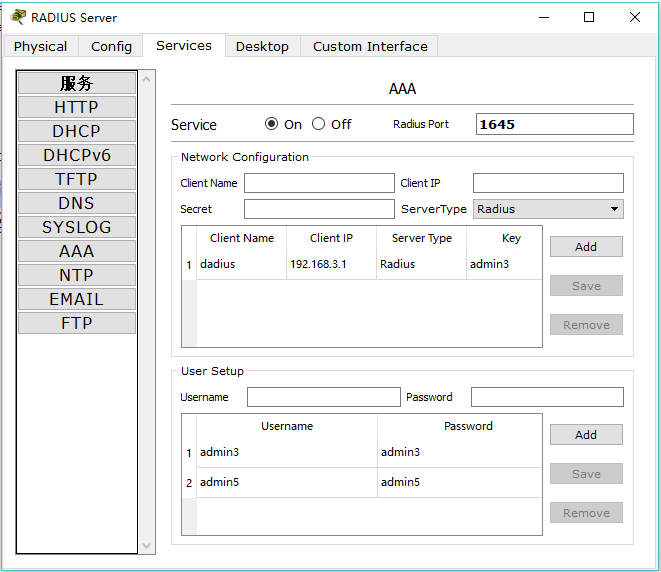

3.用RADIUS完成基于服务器的AAA验证的配置

R3(config)#username admin3 password admin3
R3(config)#tacacs-server host 192.168.3.2

R3(config)#tacacs-server key admin3
R3(config)#aaa new-model

R3(config)#aaa authentication login default group radius local

R3(config)#line console 0

R3(config-line)#login authentication default

四、验证过程

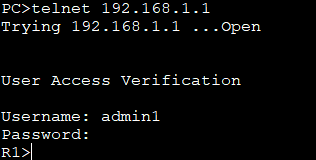

1.验证AAA认证

2.验证AAA认证

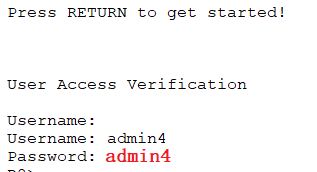

3.用AAA TAACACS+服务器验证用户EXEC的登入

4.用AAA RADIUS服务器验证用户EXEC的登入
