CorelDRAW(CDR)模仿制作诺基亚8800特别版手机实例教程

今天上午看到有人在问关于手机的做法，本来手机方面的CD教程也不多，我就挤点时间来弄一下，希望对各位能有些帮助。

先来看下该手机的背景和最终效果图：

Brian Eno是英国著名作曲家和情境音乐开创者，如今高档手机诺基亚8800 Sirocco中内置有他精心创作的水晶铃声。而这位音乐巨人最近则联合诺基亚，推出了印有他本人亲笔签名的8800 Sirocco Brian Eno签名版，全球仅十部。

买是买不起了，画一个聊以自慰



1.闲话少说，开始教程的学习：

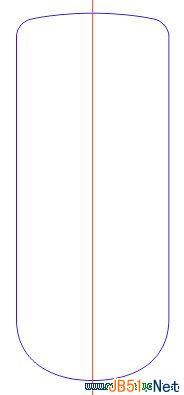

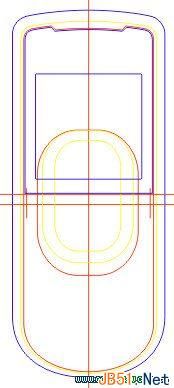

首先利用中心线辅助，绘制一个对称的手机轮廓图形。



2.对手机轮廓进行进一步的绘制，完成主要形体轮廓的刻画，如正面与侧面、屏幕镜片、抠手等结构。

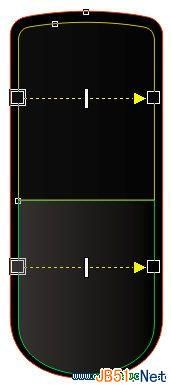

3.首先根据光源方向对手机的大面进行渐变填色，完成手机正面与侧面大致明暗关系的表现。

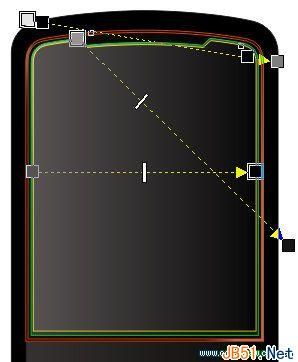

4.对镜片部分的光影关系进行表现，如下图两个图形等距离外括可利用[交互式轮廓图]工具实现。



5.效果如下所示：

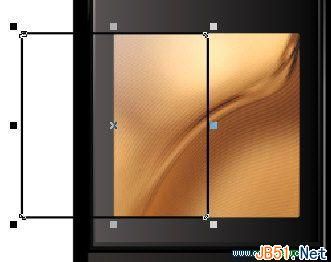

6.利用“图框精确剪裁”命令，将屏幕图片置入屏幕轮廓图形中。

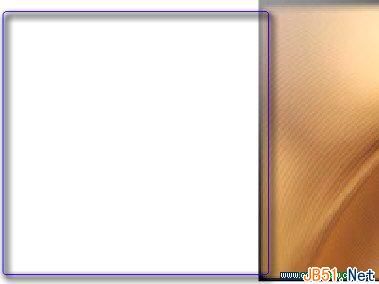

7.将屏幕轮廓图形复制一个，填充黑色，选择合适的轮廓宽度值。



8.执行菜单栏中的[位图]/[转换为位图]命令，然后执行[位图]/[模糊]/[高斯式模糊]命令，选择合适的模糊值。



9.按下Ctrl+X键将该模糊轮廓图形进行剪切，然后按住Ctrl键单击图框剪裁对象，按下Ctrl+V键将模糊对象复制进来，位置如图所示，做出屏幕阴影效果。

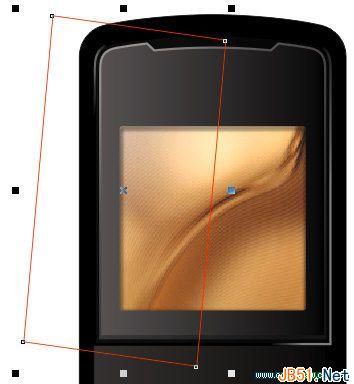

10.绘制如图所示红色轮廓图形。

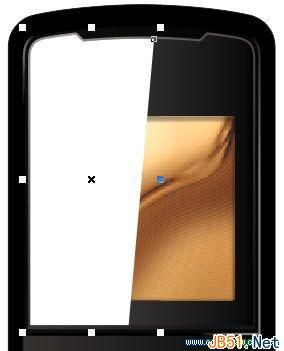

11.利用相交命令得到如图所示图形，填充白色。

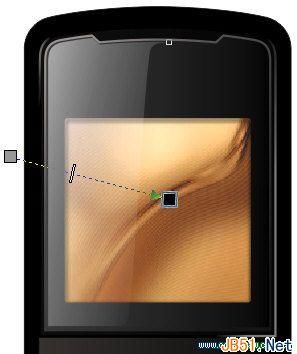

12.对该图形形状稍微调整，进行渐变透明。

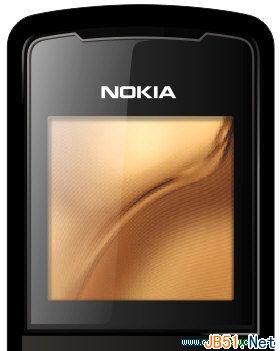

13.添上标志。牌子，闹亏呀……

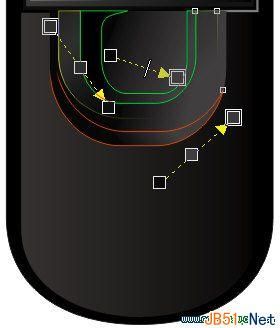

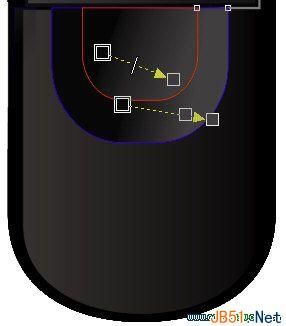

14.抠手处，大致的结构及明暗变化。



15.细节上的处理，丰富其结构变化。

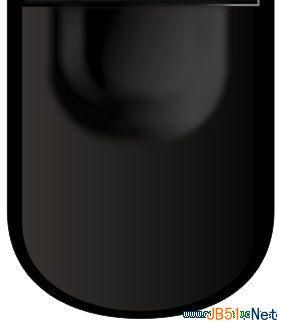

16.将抠手对象群组，转换为位图后进行高斯式模糊，表现其柔和的效果。



17.对中间这条金属进行表现，运用渐变填色。



18.上下边缘处，表现金属条的高光和暗部。



19.绘制其中的缝隙，黑线表示，选择合适的轮廓宽度值。



20.黑线的两侧各有一个面，表现部件的厚度。



21.继续绘制该金属条上的凹陷部分。

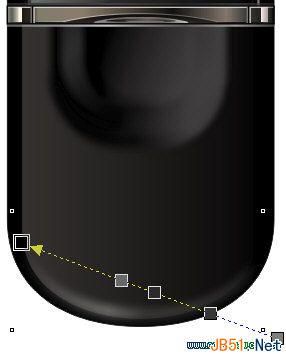

22.利用修剪命令得到如图所示图形，填充白色。



23.转换为位图并进行高斯式模糊，表现机身底部的反光。



24.绘制高光，表现机身侧面的质感。



25.绘制表现听筒，关于听筒孔的排列运用[交互式调和工具]并沿路径排列。
