树莓派+摄像头实现对移动物体的检测

在上一篇文章中实现了树莓派下对摄像头的调用，有兴趣的可以看一下https://blog.csdn.net/Wangguang_/article/details/89850615

接下来，我们将使用python+opencv实现对移动物体的检测

一、环境变量的配置

我们可以参照上一篇文章对我们的树莓派进行环境的配置

当我们将cv2的库安装之后，就可以实现对摄像头的操作

二、摄像头的连接

在此实验中，我使用的为usb摄像头

当我们连接摄像头之后，终端输入

ls /dev/video*

如果终端提示如下：

则表示摄像头连接成功

三、编码实现对移动物体的检测

使用python编写程序，实现对移动物体的检测，代码如下

#encoding=utf-8
import RPi.GPIO as GPIO
import cv2
import time
import os

GPIO.setmode(GPIO.BCM)
GPIO.setup(18,GPIO.OUT)

camera = cv2.VideoCapture(0)
if camera is None:
    print('please connect the camera')
    exit()

fps = 30
pre_frame = None

led = False

while True:
    start = time.time()
    res, cur_frame = camera.read()
    if res != True:
        break
    end = time.time()
    seconds = end - start
    if seconds < 1.0/fps:
        time.sleep(1.0/fps - seconds)

    cv2.namedWindow('img',0);
    #cv2.imshow('img', cur_frame)
    key = cv2.waitKey(30) & 0xff
    if key == 27:
        break

    gray_img = cv2.cvtColor(cur_frame, cv2.COLOR_BGR2GRAY)
    gray_img = cv2.resize(gray_img, (500, 500))
    gray_img = cv2.GaussianBlur(gray_img, (21, 21), 0)

    if pre_frame is None:
        pre_frame = gray_img
    else:
        img_delta = cv2.absdiff(pre_frame, gray_img)
        thresh = cv2.threshold(img_delta, 25, 255, cv2.THRESH_BINARY)[1]
        thresh = cv2.dilate(thresh, None, iterations=2)

	contours, hierarchy =   cv2.findContours(thresh.copy(),cv2.RETR_LIST,cv2.CHAIN_APPROX_SIMPLE)
	for c in contours:
            if cv2.contourArea(c) < 1000:
                continue
            else:
	    	(x,y,w,h) = cv2.boundingRect(c)
		cv2.rectangle(cur_frame,(x,y),(x+w,y+h),(0,255,0),2)

		print("something is moving!!!")
		led = True
		if led == True:
			for i in range(30):
				GPIO.output(18,GPIO.HIGH)
				time.sleep(0.03)
				GPIO.output(18,GPIO.LOW)
				time.sleep(0.03)
                break

 	cv2.imshow('img', cur_frame)
        pre_frame = gray_img

camera.release()
cv2.destroyAllWindows()

我的树莓派终端不能显示中文，因此会出现乱码

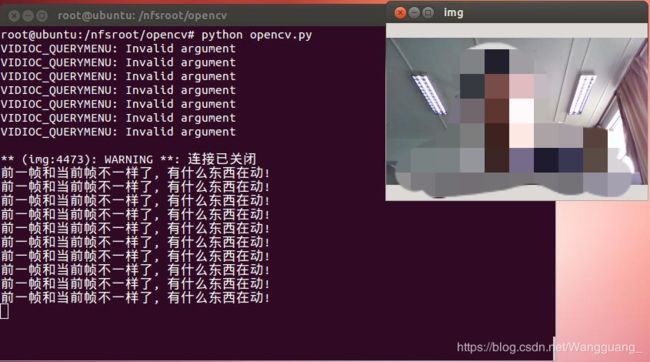

Ubuntu下的运行结果如下

树莓派下执行结果如下：

此外，在检测物体移动的同时，添加了led闪烁以及框选移动部分的功能，led安装方法请移步之前的博客

https://blog.csdn.net/Wangguang_/article/details/90258604

文章参考链接：http://blog.topspeedsnail.com/archives/10797
