        OSG开发笔记（二十）：OSG使用HUD显示文字

前言

       前面显示了文字，本章使文字抬头显示（HUD）。

目标效果



HUD(抬头显示)

       Hud显示文字使一种非常使实用的技术，可以用来把需要的文字始终显示在屏幕上，HUD即Heads Up Display（抬头显示），这种技术最早应用在军事战斗机上。

       在创建Hud要注意以下几点：

• Hud要单独创建一个生相机
• 注意关闭光照，不受光照影响，所以内容以同一亮度显示
• 关闭深度测试
• 渲染顺序设置为POST，否则可能会被场景中的其他图形所覆盖。
• 设置参考贴为绝对型：setReferenceFrame(osg::Transform:ABSOLUTE_RF)
• 使其不受父节点变换的影响：setMatrix(osg::Matrix::identity())
• 投影矩阵通常会设置为屏幕尺寸大小

HUD设置渲染顺序

enum RenderOrder
{
    PRE_RENDER,      // 最先渲染，场景背景图用这个
    NESTED_RENDER,   // 应该是正常顺序渲染
    POST_RENDER     // 最后渲染，HUD设置这个
};

       POST渲染选项为最后为该项最后渲染。

// 设置POST渲染顺序(最后渲染)
pCamera->setRenderOrder(osg::Camera::POST_RENDER);

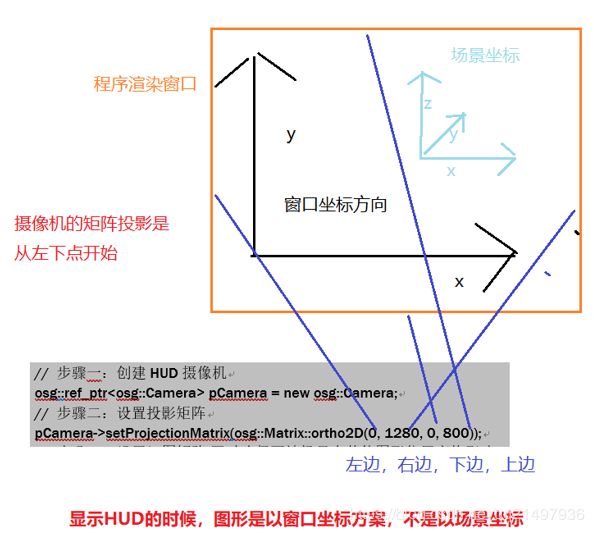

HUD坐标系解释



代码

osg::ref_ptr OsgWidget::getHudTextNode()
{
    osg::ref_ptr pGroup = new osg::Group();
    osg::ref_ptr pGeode = new osg::Geode();
    osg::ref_ptr pText = 0;
    // 步骤一：实例化文字类
    pText = new osgText::Text();
    // 步骤二：设置 文字颜色: 红色， 透明度有效（opengl需要额外开启透明通道）
    pText->setColor(osg::Vec4f(1.0, 1.0, 1.0, 1.0));
    // 步骤三：设置 文字位置（设置文字框的中心点的坐标)
    pText->setPosition(osg::Vec3f(0, 0, 0));
    // 步骤四：设置 文字方向
    pText->setAxisAlignment(osgText::Text::XZ_PLANE);
    // 步骤五：设置 大小模式(测试当前没发现有什么区别）
    pText->setCharacterSizeMode(osgText::Text::OBJECT_COORDS);
    // 步骤六：设置 分辨率
    pText->setFontResolution(32, 32);
    // 步骤七：设置 对齐方式
    pText->setAlignment(osgText::Text::LEFT_CENTER);
    // 步骤八：设置 输出格式
    pText->setLayout(osgText::Text::LEFT_TO_RIGHT);
    // 步骤九：设置 绘制模式
    pText->setDrawMode(osgText::Text::TEXT);
    // 步骤十：设置 背景类型
    pText->setBackdropType(osgText::Text::NONE);
    // 步骤十一：设置 颜色倾斜模式
    pText->setColorGradientMode(osgText::Text::SOLID);
    // 以上部分属性是默认的，可以不设置，此处为阅读都写出来
    QString version = "V1.17.0";
    QString text = QString("OsgDemo %1(作者:红模仿 QQ21497936 博客地址: blog.csdn.net/qq21497936)").arg(version);
    pText->setText(text.toStdString(), osgText::String::ENCODING_UTF8);
    // 乱码
    pText->setFont(osgText::readFontFile("fonts/simsun.ttc"));
    pGeode->addDrawable(pText.get());
    pGroup->addChild(pGeode);

    // 增加新的文字，增加相机实现hud
    {
        pText = new osgText::Text();
        pText->setFont(osgText::readFontFile("fonts/simsun.ttc"));
        QString text = QString("作者:红模仿 QQ21497936 博客地址: blog.csdn.net/qq21497936");
        pText->setText(text.toStdString(), osgText::String::ENCODING_UTF8);
        pText->setPosition(osg::Vec3f(0, 0, 0));
        pText->setCharacterSize(40);
        pText->setColor(osg::Vec4f(1.0, 1.0, 1.0, 1.0));
        pText->setDrawMode(osgText::Text::TEXT);
        // 此条会导致hub不显示（必须设置为SCREEN）
//        pText->setAxisAlignment(osgText::Text::XZ_PLANE);
        pText->setAxisAlignment(osgText::Text::XY_PLANE);
        pText->setCharacterSizeMode(osgText::Text::OBJECT_COORDS);
        pText->setFontResolution(32, 32);
        pText->setAlignment(osgText::Text::LEFT_BOTTOM);
        pText->setLayout(osgText::Text::LEFT_TO_RIGHT);
        pText->setBackdropType(osgText::Text::NONE);
        pText->setColorGradientMode(osgText::Text::SOLID);

        // 步骤一：创建HUD摄像机
        osg::ref_ptr pCamera = new osg::Camera;
        // 步骤二：设置投影矩阵
        pCamera->setProjectionMatrix(osg::Matrix::ortho2D(0, 1280, 0, 800));
        // 步骤三：设置视图矩阵,同时确保不被场景中其他图形位置变换影响, 使用绝对帧引用
        pCamera->setReferenceFrame(osg::Transform::ABSOLUTE_RF);
        pCamera->setViewMatrix(osg::Matrix::identity());
        // 步骤四：清除深度缓存
        pCamera->setClearMask(GL_DEPTH_BUFFER_BIT);
        // 步骤五：设置POST渲染顺序(最后渲染)
        pCamera->setRenderOrder(osg::Camera::POST_RENDER);
        // 步骤六：设置为不接收事件,始终得不到焦点
        pCamera->setAllowEventFocus(false);

        pGeode = new osg::Geode();
        osg::ref_ptr pStateSet = pGeode->getOrCreateStateSet();
        // 步骤七：关闭光照
        pStateSet->setMode(GL_LIGHTING, osg::StateAttribute::OFF);
        // 步骤八：关闭深度测试
        pStateSet->setMode(GL_DEPTH_TEST, osg::StateAttribute::OFF);

        pGeode->addDrawable(pText.get());
        pCamera->addChild(pGeode.get());
        pGroup->addChild(pCamera.get());
    }
    return pGroup.get();
}

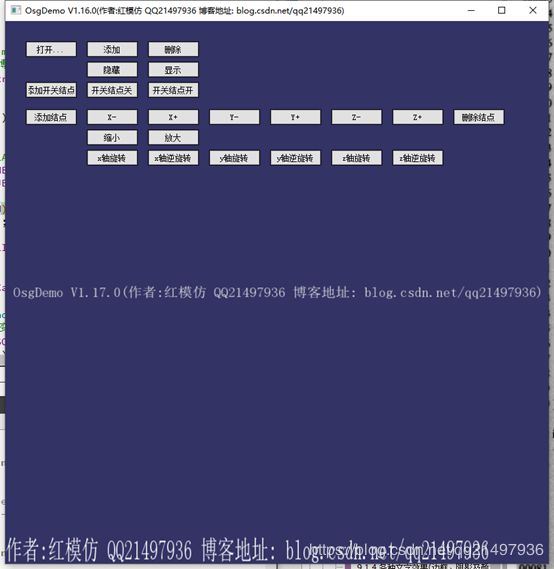

Demo运行效果







入坑

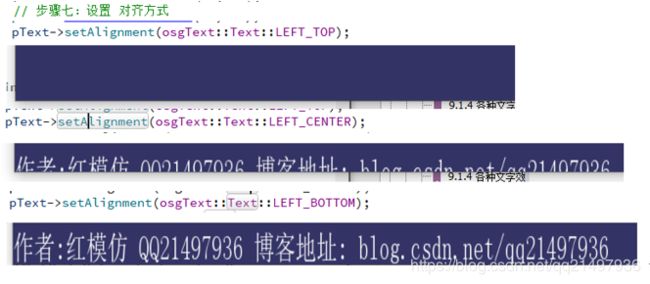

入坑二：位置(0,0,0)未显示

原因：

       对齐问题，本身位置是(0,0,0)。

解决方法：

       对齐的方式是对齐该点为哪个位置，比如左上对齐，那么左上点就是我们设置的位置(0,0,0)，然后就显示不出来了。



入坑二：无法显示hud，但是当作图形添加，可以显示

原因：

       设置显示面的问题。

解决方法：



工程模板：对应版本号1.17.0

        对应版本号1.17.0
