进入华为软件 eNSP 学习的第二天

                                   静态路由实验总结



实验文档：

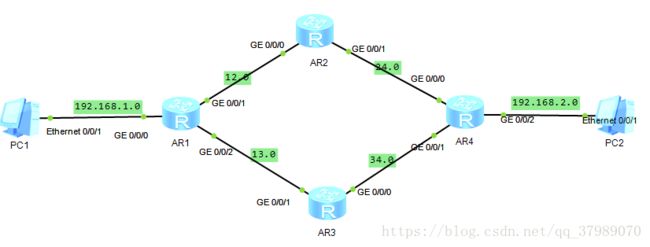

实验拓扑图：

• 实验需求：

1.PC1需要ping通PC2

2.负载分担

3.路由备份

二、实验目标：

1. 了解静态路由基本配置方法

2. 通过抓包了解负载分担的实现过程

3. 了解路由备份使用方法



三、实验步骤：

   第一步：配置思路

     1.配置ip，将所有设备的ip按照规划设计配置完成

     2.测试真连连通性

     3.配置静态路由，达到全网互通

     4.PC1去pingPC2，是否能够通讯

    5.设立R1到pc2的下一条的优先级为100，其他不变

第二步：实验操作

1.配置ip

R1:

sy

[Huawei]sysn R1

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0

[R1-GigabitEthernet0/0/0]int g0/0/1

[R1-GigabitEthernet0/0/1]ip address 192.168.12.2 255.255.255.0

[R1-GigabitEthernet0/0/1]int g0/0/2

[R1-GigabitEthernet0/0/2]ip address 192.168.13.3 255.255.255.0

R2:

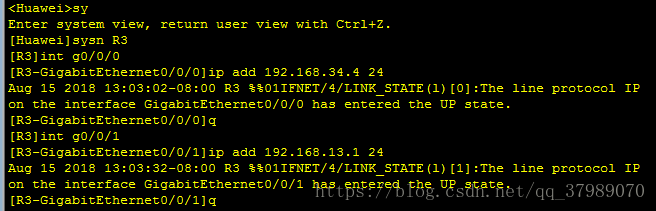

R3:

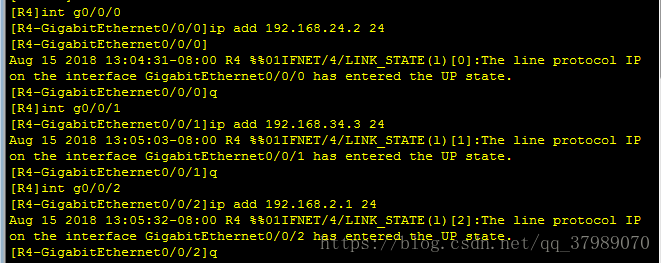

R4:

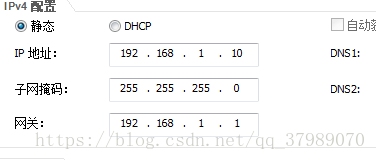

PC1:

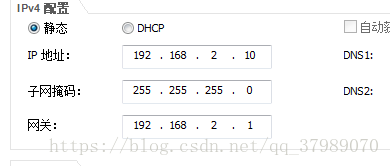

PC2

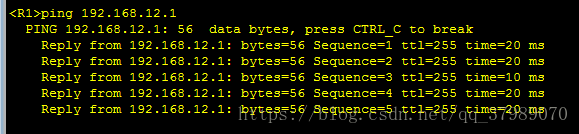

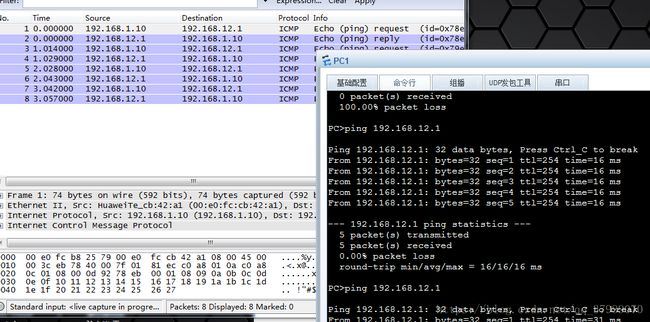

2.测试真连连通性：

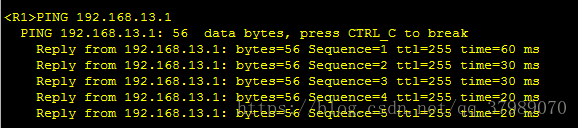

 R1-àR2

R1àR3

…………………………… 后面太多就不写出来了。

3. 配置静态路由：

   R1



   R2

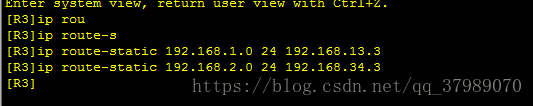

R3

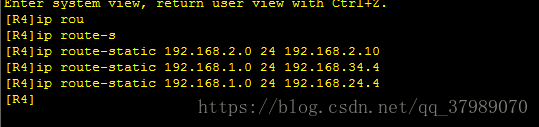

R4

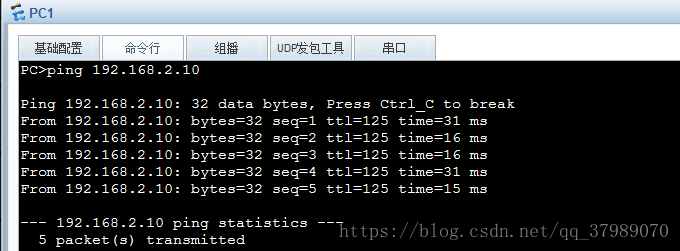

  4. PC1去pingPC2，是否能够通讯

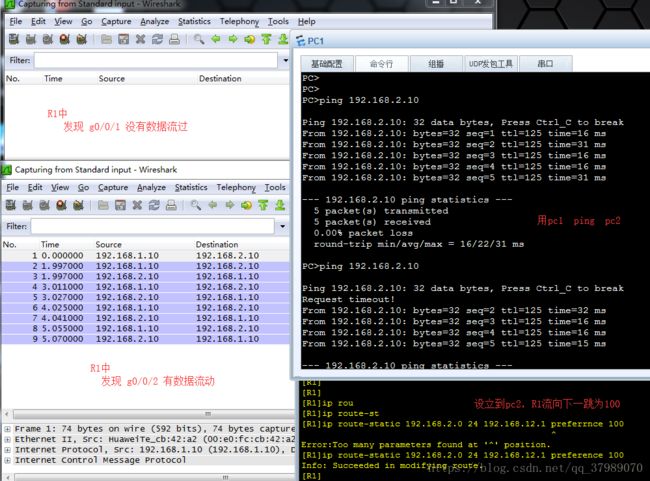

5. 设立R1到pc2的下一条的优先级为100，其他不变

由于R1到pc2有两条路

1.  R1-àR2àR4àPC2
2. R1-àR3->R4àPC2

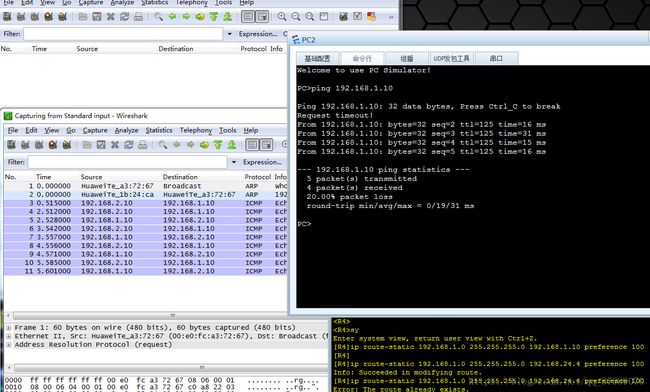

只设立R1到R2的下一跳优先级为100，其他都不变，发现ping pc2时候数据流过R3.

从PC2到pc1 同理设置R4的下一跳优先级查看

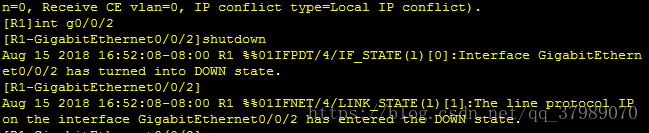

6.查看备份

下面路线断开只能从上边路线走了.



命令

shutdown 断开

display ip routing-table  查询路由情况

display current-configuration 显示当前生效的配置

display version 显示系统版本

display users 显示已连接的终端用户

display saved-configuration 查看已保存的路由器配置

reset  saved-configuration 删除配置中路由器配置文件

compare configuration 比较配置文件

display this 显示当前视图的运行配置

dispaly diagnostic-information  显示设备所有状态信息
