思科模拟器CIsco Packet Tracer路由器综合路由配置

版权声明：如果对大家有帮助，大家可以自行转载的。https://blog.csdn.net/qq_37992321/article/details/84844104
1.技术原理
当许多运行多路由的网络要集成到一起时，或者为了在同一个网络中有效地支持多种路由协议，必须在这些不同的路由选择协议之间共享路由信息。必须在不同的路由协议之间共享路由信息。在不同的路由协议之间交换路由信息的过程被称为路由重分布（ RouteRedistribution）。执行路由重分布或者实现重分布的路由器被称为边界路由器，因为它们位于两个或多个自治系统的边界上。路由重分布可以是单向也可以是双向。路由重分布时计量
单位和管理距离是必须要考虑的。每一种路由协议都有自己度量标准，所以在进行重分布时必须转换度量标准，使得它们兼容。

为了支持本设备能够运行多个路由协为了支持本设备能够运行多个路由协议进程，系统软件提供了路由信息从一个路由进程重分
布到另一个路由进程的功能。比如你可以将 OSPF 路由域的路由重新分布后通高 RIP 路由域中，也可以将 RIP 路由域的路由重新分布后通告到 OSPF 路由域中。路由的相互重分布可以
在所有的 IP 路由协议之间进行。但是重分布只能在针对同一种第三层协议的路由选择进程之间进行，也就是说，OSPF，RIP，IGRP 等之间可以重分布，因为他们都属于 TCP/IP 协议
栈的协议。

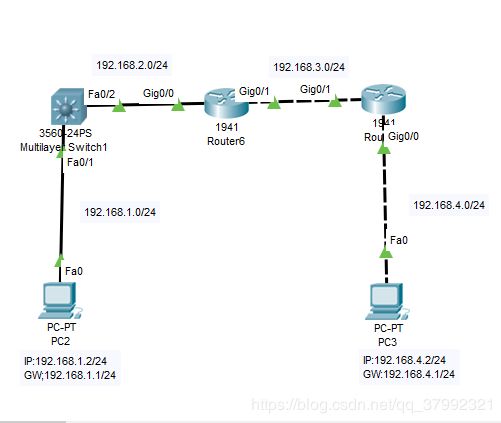

2.拓扑图

3.配置PC
PC2
IP: 192.168.1.2
Submask: 255.255.255.0
Gageway: 192.168.1.1
PC3
IP: 192.168.4.2
Submask: 255.255.255.0
Gageway: 192.168.4.1
4.配置交换机

en
conf t
vlan 2
exit
int fa 0/10
switchport access vlan 2
exit
int vlan 1
ip address 192.168.1.1 255.255.255.0
no shutdown
exit
int vlan 2
ip address 192.168.2.1 225.255.255.0
no shutdown
end
show int vlan 1
conf t
ip routing //启动路由功能
router rip
network 192.168.1.0
network 192.168.2.0
version 2

4.配置Router6

en
conf t
host R1
inf fa 0/0
ip address 192.168.2.2 255.255.255.0
no shutdown
exit
int fa 1/0
ip address 192.168.3.1 255.255.255.0
no shutdown
exit
router rip
network 192.168.2.0
version 2
exit
router ospf 1
network 192.168.3.0 0.0.0.255 area 0

5.配置Router7

Route1
en
conf t
host R2
int fa 1/0
ip address 192.168.3.2 255.255.255.0
no shutdown
exit
int fa 0/0
ip address 192.168.4.1 255.255.255.0
no shutdown
exit
router ospf 1
network 192.168.3.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0
end
show ip route

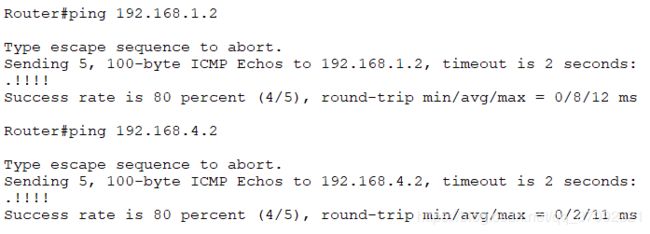

6.网络测试
Router6
ping 192.168.1.2 (success)
ping 192.168.4.2 (success)

7.在边界路由器Router6上配置

conf t
router rip //进入 RIP 路由协议配置模式
redistribute ospf 1 配置从 OSPF 重分布路由到 RIPv2
exit
router ospf 1
redistribute rip subnets // 重分布 RIP v2 到 OSPF。这个 subnets 关键字要求传送子网
路由到 OSPF 域中

8.在交换机上配置缺省路由

Config t
ip route 0.0.0.0 0.0.0.0 192.168.2.2

9.网络测试
PC2 ping PC3
