富满推出移动电源加库仑计方案:FM5325E

随着移动电源的普及,在实现快速高效充电的基础上,用户对电量指示的精确度也提出了更高的要求。为顺应客户不断提高的要求,富满电子加大研发投入,整合新的研发团队,携手旗下控股公司凌矽半导体,同时推出了集成库仑计的移动电源方案FM5325E和FM5326T。

其中FM5325E采用ESOP16L封装,最大支持3.0A充电,5V/2.4A放电,拥有多重保护机制。值得一提的是,它内部集成了高精度库仑计,同时整合了算法,只需一颗简单的电阻即可设定容量,可以适应任何电量曲线,无需分别测定和调试。芯片可支持经典的4格电量指示;通过I2C通信,配合低成本的MCU即可实现数码管百分比显示、带呼吸灯的4格电量指示显示等其他自定义扩展显示,同时内部有丰富寄存器供查询各种状态,实现个性化方案。

FM5326T采用ETSSOP20L封装,进一步缩小芯片封装体积。在FM5325E的功能基础上,增加了NTC采样功能,后续可以根据客户需要推出其他自定义方案。下面介绍公司推出的各种应用显示方案DEMO。

1、188数码管电量显示方案DEMO

富满推出移动电源加库仑计方案:FM5325E_第1张图片

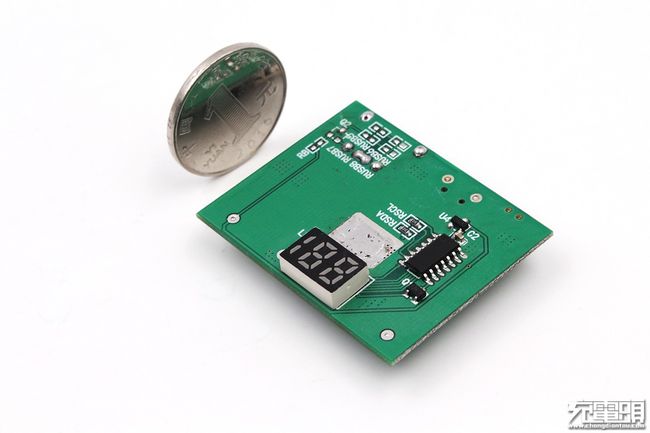

188数码管正面


富满推出移动电源加库仑计方案:FM5325E_第2张图片

188数码管反面


这款移动电源DEMO板为单USB输出,输入电容为1颗10UF,耐压10V的电容,boost输出电容为3颗22UF,耐压10V的电容,Charge输出电容为2颗22UF,耐压10V的电容。


2、USB数码管电量显示方案DEMO


富满推出移动电源加库仑计方案:FM5325E_第3张图片

数码管正面


富满推出移动电源加库仑计方案:FM5325E_第4张图片

数码管反面

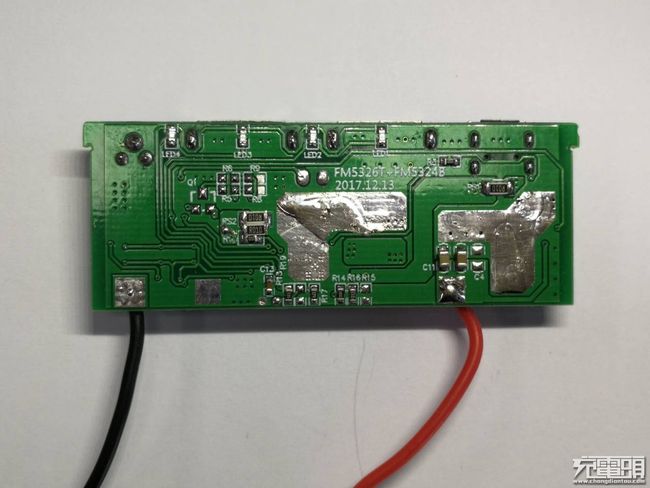

3、FM5326T+FM5324B组成独立输出4灯电量显示方案DEMO

富满推出移动电源加库仑计方案:FM5325E_第5张图片

正面


富满推出移动电源加库仑计方案:FM5325E_第6张图片

反面

总结

FM5325E Demo板板面十分简洁,使用元器件量少,工程师在layout时容易布线。实现的功能多,主芯片集成充电,升压输出,识别,精准库仓计电量显示等功能。
