轻型门式钢架结构施工实例

轻型门式钢架结构

轻型门式刚架结构与一般普通钢结构相比具有以下技术特征：

1.结构构件的横截面尺寸较小，可以有效地利用建筑空间，降低房屋的高度，建筑造型美观。

2.门式刚架的刚度较好，自重轻，横梁与柱可以组装，为制作、运输、安装提供了有利条件。

3.屋面刚架用钢量仅为普通钢屋架用钢量的1/5-1/10，是一种经济可靠的结构形式。

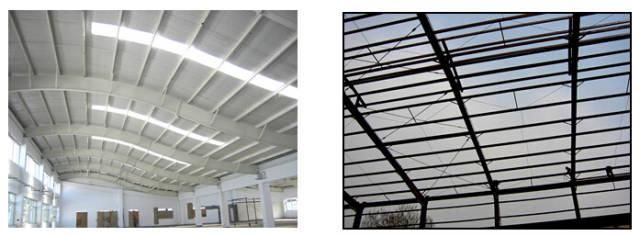

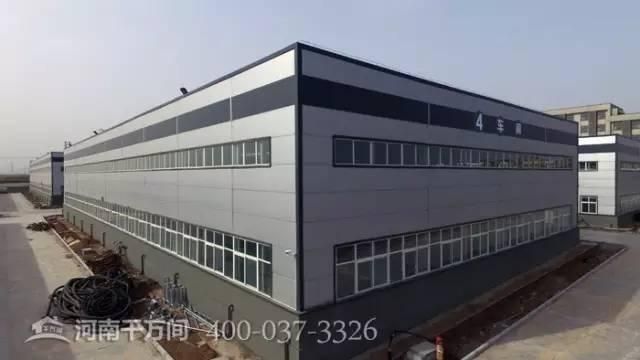

工程实例一：

主体结构采用轻型单跨门式刚架形式，吊车最大起重量为20吨，中级工作制。

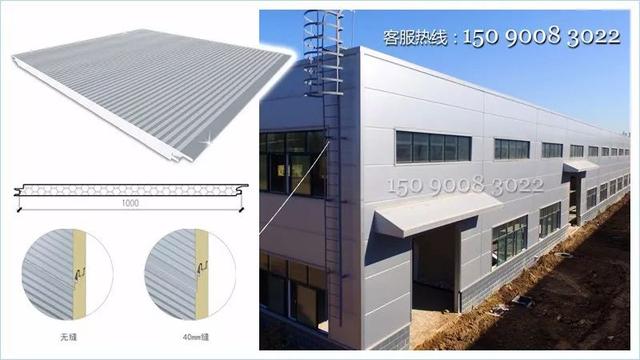

为使立面效果简洁美观，屋面采用有组织内排水形式。屋面采用聚氨酯屋面板，自洁型高档面板，减少了屋面的积灰量，使建筑物屋面保持恒久洁净，高波峰提高了屋面板的承载力，具有跨度大、排水快，搭接处采用流体力学设计，保证安装快捷、气密、防毛细渗水效果好。墙面采用聚氨酯墙面板，具有良好的保温、隔热、隔音效果，增加室内美观度、平整度。安装方便，工期短，美观

工程实例二：

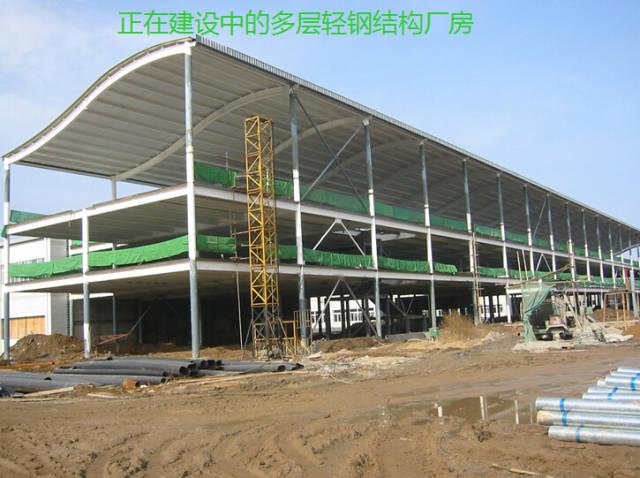

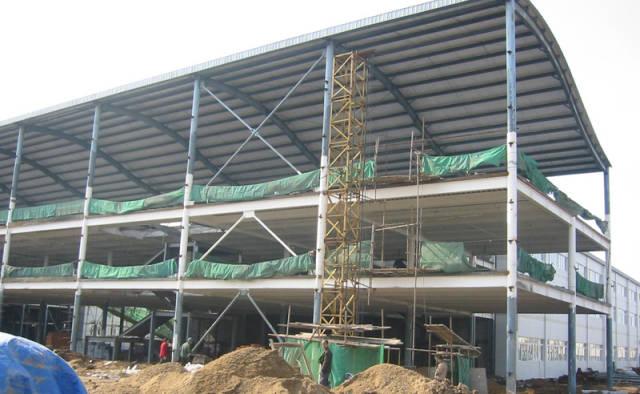

主体结构采用轻钢结构框架体系。楼面板采用钢－混凝土组合楼板。

屋面板采用压型钢板，波浪造型的轻钢结构屋面梁轻盈、活泼，克服了工业建筑造型单一、立面造型呆板的缺点。墙面采用聚氨酯墙面板

门式刚架结构的组成

● 主要承重骨架－门式刚架

● 檩条、墙梁 －冷弯薄壁型钢

● 屋面、墙面 －压型金属板、彩钢夹芯板

● 屋面及墙面保温芯材 －聚苯乙烯泡沫塑料、 聚氨酯泡沫塑料、岩棉等

● 支撑 －屋面支撑、柱间支撑

门式刚架结构的特点

● 重量轻

● 工业化程度高、施工周期短

● 柱网布置灵活

● 综合经济效益高

门式刚架结构性能：

1.门式刚架屋面体系的整体性可以依靠檩条、隅撑来保证，从而减少了屋盖支撑的数量，同时支撑多用张紧的圆钢做成，很轻便。

2.门式刚架的梁、柱多采用变截面杆件，可以节省材料。

3.组成构件的杆件较薄，对制作、涂装、运输、安装的要求高。

4.构件的抗弯刚度、抗扭刚度比较小，结构的整体刚度也比较柔

门式钢架结构的应用情况

1.我国门式刚架设计规程：《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)

2.应用范围：轻型厂房、物流中心、大型超市、体育馆、展览厅、活动房屋、加层建筑等。

3.应用规模：国内每年有一千万平方米的轻钢结构建筑物竣工。

4.轻型门式刚架的适用范围及截面形式：

(1).屋面荷载较小，横向跨度为9～24m，柱高为4.5～9m，

(2).没有吊车或设有中、轻级工作制吊车的厂房。

(3).当厂房横向跨度不超过15m，柱高不超过6m时，屋面刚架梁宜采用等截面刚架形式。当厂房横向跨度大于15m，柱高超过6m时，宜采用变截面刚架形式。

5.变截面刚架与等截面刚架的对比:

柱和梁采用变截面形式时，截面形状与内力图形附合较好，受力合理、节省材料。

变截面刚架在构造连接及加工制造方面不如等截面方便。

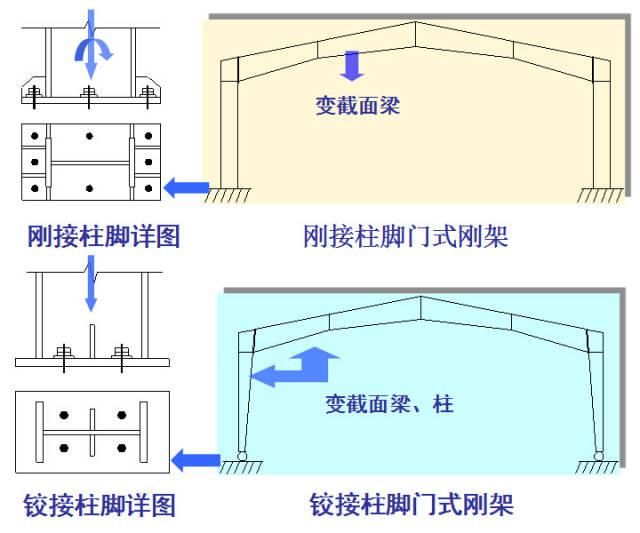

6.柱脚形式:

门式刚架柱脚分为铰接和刚接两种连接形式。
