部署无需边缘提供外部访问的Lync Server前端

前面我们一起思考了Lync前端与边缘的问题，现在我们来实际的搭一个环境，来做这么一个测试。内容很简单，就是在一个已经有AD的环境，只搭建一台Lync前端服务器，并且模拟公网进行测试外部访问。下面我们来看下今天的拓扑：

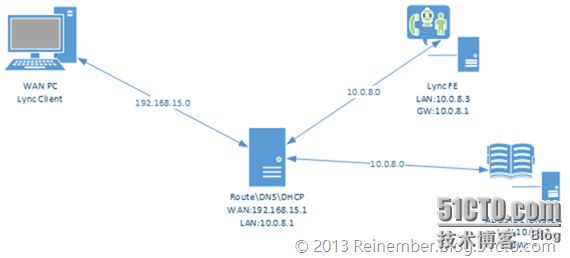

Hyper-V虚拟化环境，两个虚拟网络：

LAN：10.0.8.0/24

WAN：192.168.15.0/24

四台虚拟机：

Dc：Server 2012、DC、DNS、CA、连接到LAN，无网关设置。

Lfe：Server 2012、Lync FE，连接到LAN，网关为Prt。

Prt：Server 2012、DNS、DHCP，连接到LAN和WAN，作为Lcli的WAN网关和Lfe的LAN网关。

Lcli：Windows 8、Lync 2013，连接到WAN，网关为Prt。

说明：

ADDS的域名为contoso.local，Lync SIP域为contoso.com，用于模拟公网的Lync客户端使用Prt作为DNS服务器，此服务器可以解析到lfe.contoso.local，以及contoso.com所有的记录。

在ADDS域名和SIP域名不同的情况下，我们必须要在外部能够解析到ADDS域名的前端服务器，这是单前端无边缘拓扑的特性。

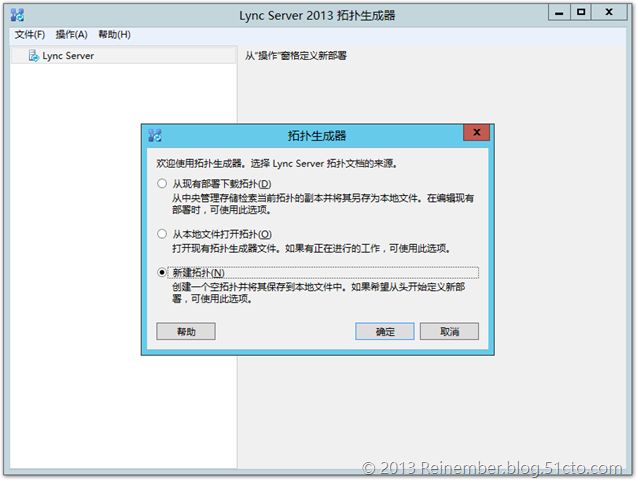

这里就不再单独的描述如何建立ADDS域、加域、先决条件准备、第一台标准版Lync前端服务器准备等工作，我们直接开始建立Lync拓扑。打开Lync Server拓扑生成器，然后新建拓扑。

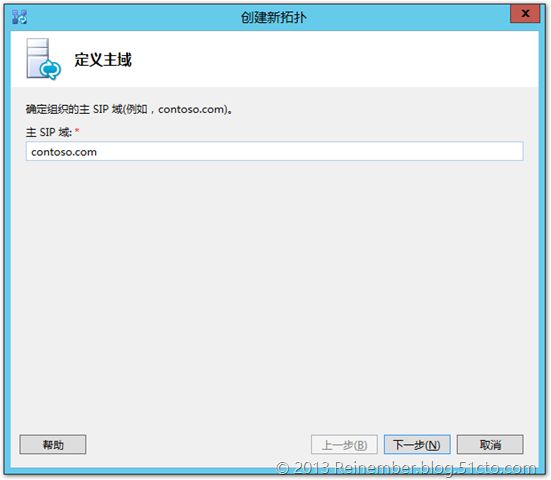

我们的ADDS域为contoso.local，但我们这里要建立的主SIP域为contoso.com，人为造成内外部域名不同，因为在实际的生产环境中，这种情况和这种需求还是比较多，今天我们就按照这样的场景进行建立。

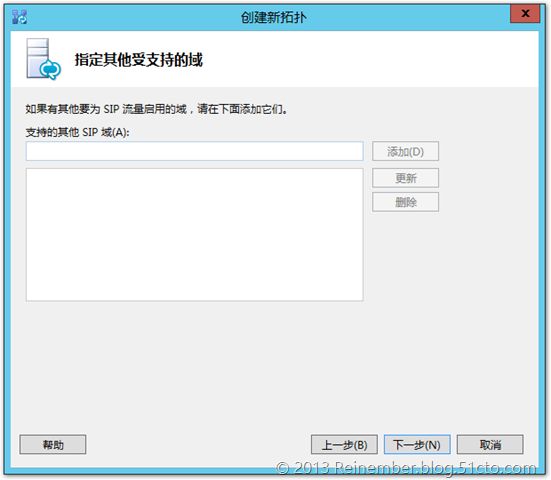

我们的环境是基于一个纯外部网络，无内网客户端的环境，所以我们不需要将ADDS域加到Sip中，所以这里不需要其他的SIP域。

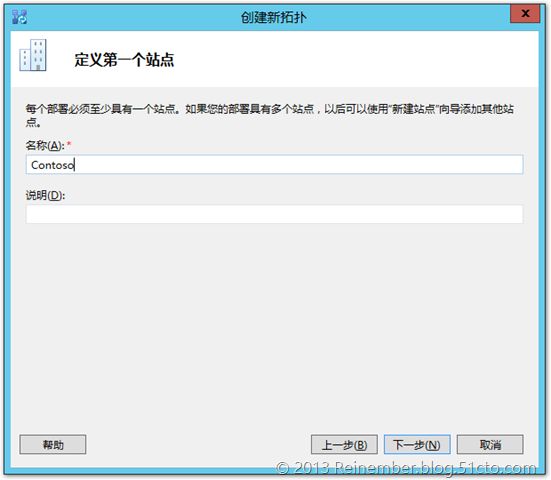

这里的站点配置我们就不再细分Contoso.local还是contoso.com了，直接Contoso即可，但这是对于单站点的直接配置，如果有多个站点，还是应该以站点位置、分支机构这种方式命名，由于是实验环境我就不再去纠结那么多了。

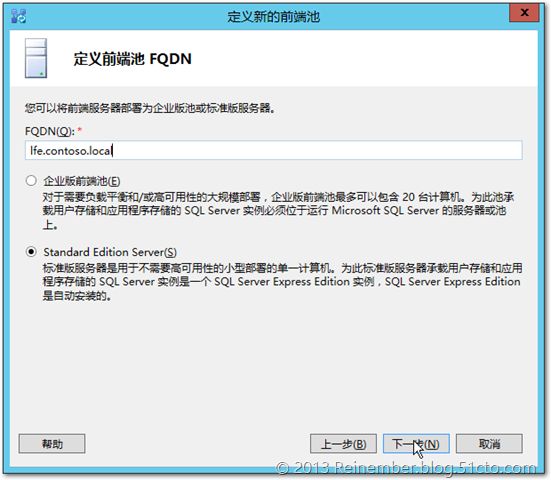

然后在定义前端FQDN时我们必须填入前端的ADDS域FQDN，也就是lfe.contoso.local，前端服务器的FQDN，这里填入lfe.contoso.com的话是没有意义的。

在选择功能处我们可以简单的选择下，选择即要安装相应的功能，由于我的环境资源有限，就不多选择了。如果环境资源非常有限，这里可以不需选择，但这样无法测试会议功能。

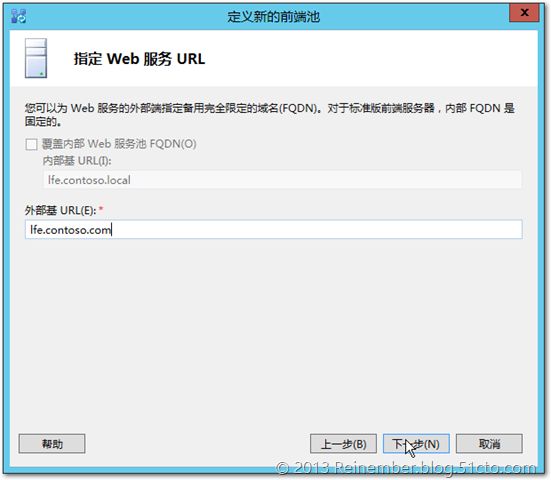

然后需要指定Web服务URL，内部我们无法修改也无需修改，我们的外部URL为lfe.contoso.com，也就是我们在外部访问的前端名称，这将用在后面的客户端配置中，在我们的拓扑中此URL意义不大，因为我们都是连接到前端的内部URL中。

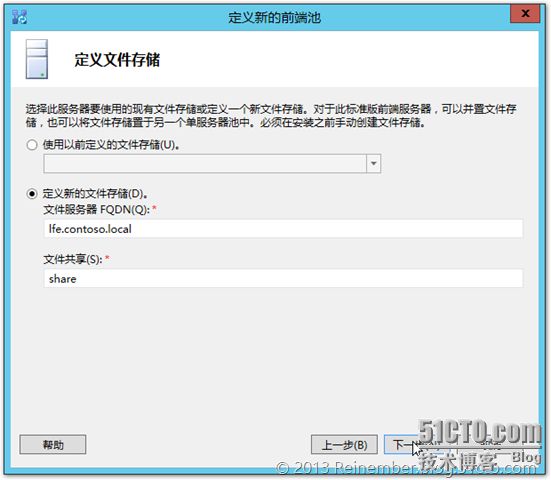

然后是定义文件储存，这里我们还是默认就好。

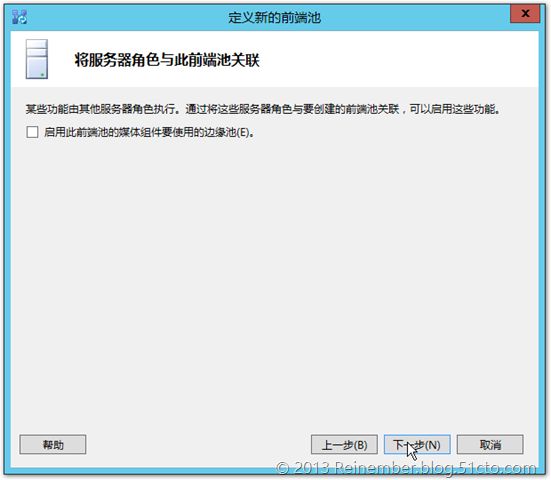

之后会设置是否与其他服务器进行关联，由于我们没有其他服务器，就不选择了。

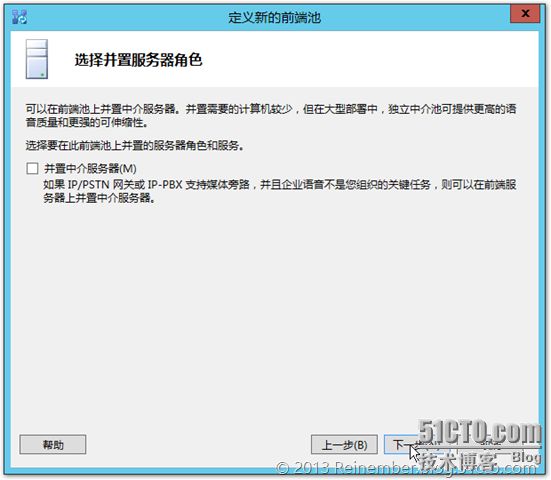

然后会设置是否并置中介，由于我们的环境中没有语音网关，不选择此项。如果有的话可以选上，这样可以顺便测PSTN功能。

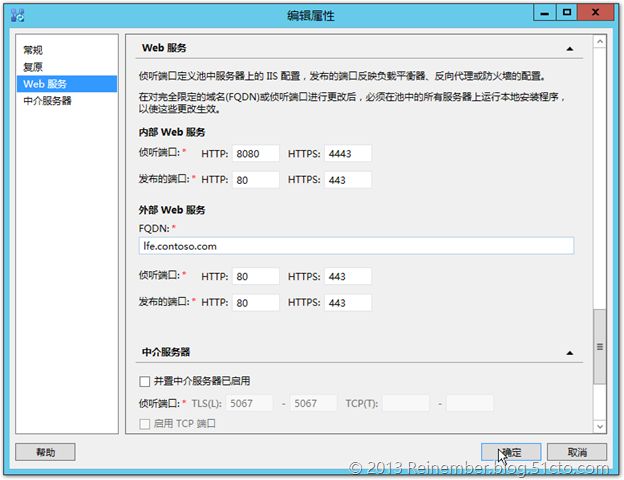

前端的定义其他就没什么好说的了，我们定义好后再右键编辑前端属性，找到Web服务，将内部Web服务侦听端口HTTP改为8080，HTTPS改为4443，然后将下面的外部Web服务侦听端口HTTP改为80，HTTPS改为443。也就是内外部的Web服务做一个调换，否则我们是没法在外部直接连接到前端的。

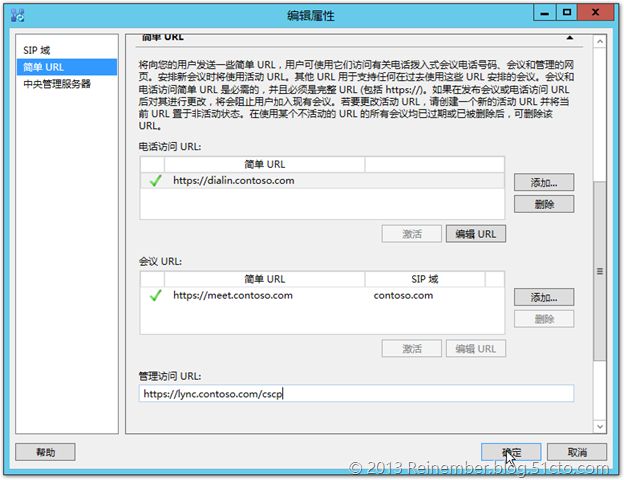

然后我们再编辑Lync的系统属性将管理URL添加进去。

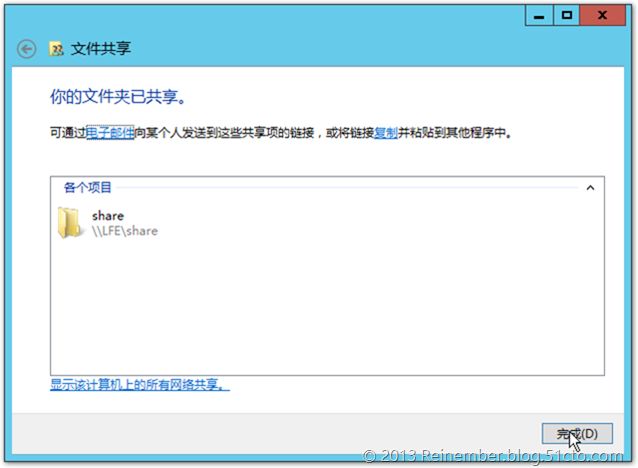

然后创建对应的共享文件夹。

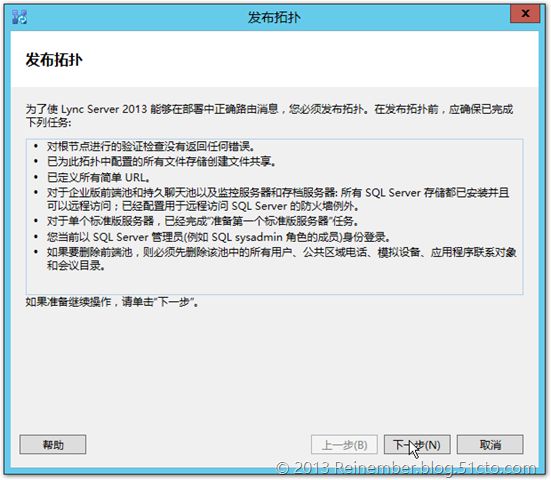

完成以上的准备就可以发布拓扑了。

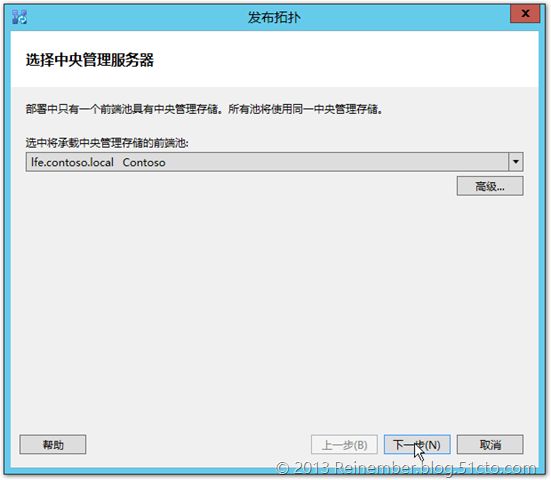

第一次发布拓扑需要设置中央管理存储，也就是选择我们的前端来承载CMS。

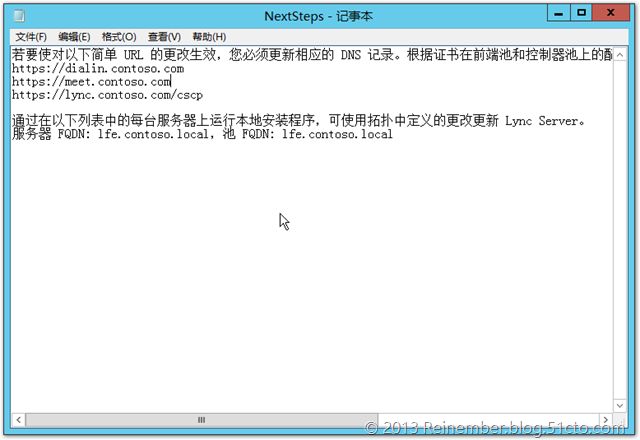

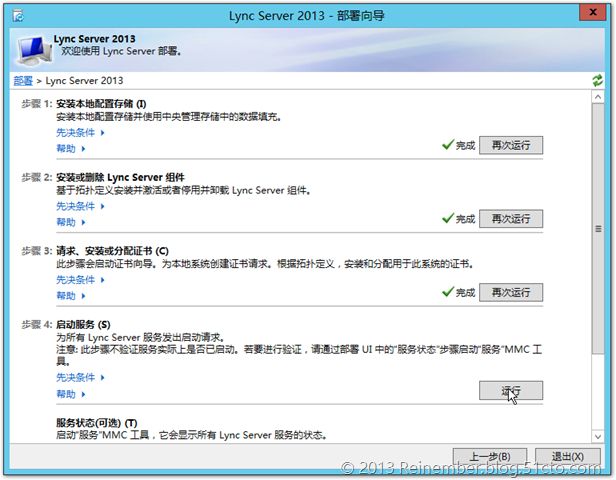

完成后，我们看看×××事项，还不少。可是这里我们没有必要在DC的DNS中添加这些A记录，之前我们就约定好了这是一个只有公网客户端的环境，所以我们不必准备这些A记录，因为他们都是为内部客户端准备的。我们需要做的就是在前端上运行部署向导一步一步的走完流程。

这里就不再详细的说部署流程了，很简单，前面的文章中也有很多，大家可以参考。

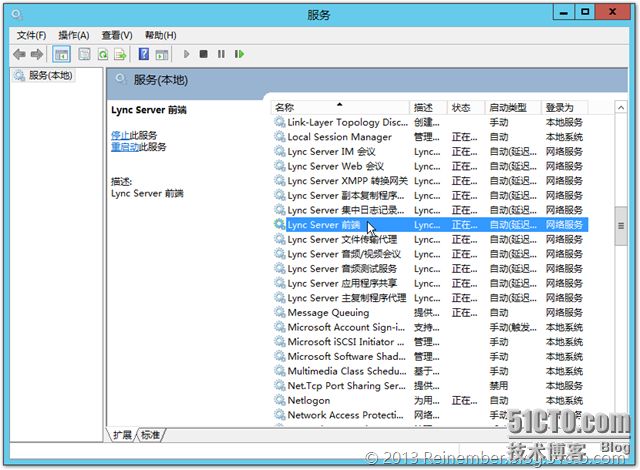

搞定后打开服务管理单元，确保所有的Lync服务都已经正常的运行。

OK，到这里按理说我们就已经准备了一台无需边缘可以在外部访问的Lync前端服务器，接来下我们需要搭建相应的、模拟的公网路由器，来模拟我们的公网环境，与之前的模拟公网比较相似，这次的更加有意义，因为是在不同的网段、并且计划采用DHCP来配置Lync客户端。稍后我会给大家分享这些内容，今天的内容就先到这里，感谢大家的支持，有任何疑问欢迎大家随时回复文章。
