在传统桌面程序中，对图标的使用大多是直接嵌入JPG或者PNG的图片。在祖传的1366x768分辨率下，并没有什么问题。相对于手机硬件的突飞猛进，也侧面反映了PC行业的落寞和桌面程序开发的不思进取。用360卫士的群众并不能倒推PC行业的升级。反倒是水果公司双高的利润和口碑让人很是眼馋。加之某软跳出来教猪队友做硬件。现在倒是有些起色，1080p的屏幕已是标配，4k也算常见。那么传统桌面程序在升级过程中，就会遇到今天要讨论的，如何解决高分辨率下图标模糊的问题。
一种解决方案是按最高的分辨率提供图片。这种适合较大的图片，比如背景啥的。另一种就是今天要讨论的，针对当前流行的、扁平化图标的解决方案。
从本篇的标题可以看出，我们希望应用SVG矢量图来适应各种分辨率的情况。以WPF程序为例，首先要面对的问题是，WPF并不支持像嵌入JPG/PNG图标这样，直接使用SVG图标。大动干戈的引用第三方library通过自定义类型来支持SVG并不是本文的目的。这里我们要介绍如何通过字体文件，进而在WPF或UWP中使用SVG图标的方式。
虽然WPF不支持直接使用SVG文件，但是Windows是支持矢量字体的。而我们的目的就是要将图标以字体的形式在WPF程序中显示。具体使用的字体TrueType，则是由微软和苹果共同开发的字体类型标准，该字体文件的扩展名是.ttf。
https://en.wikipedia.org/wiki/TrueType
接下来我们依然是通过Sample工程来说明。首先给出GitHub的地址：
https://github.com/manupstairs/WpfAppForFontIcon
首先我们打开WpfAppWithPNGs工程，图标的使用代码如下：
<Image Grid.Row="0" Grid.Column="0" Width="32" Height="32" Source="Resources/Airplane_Off.png" >Image> <Image Grid.Row="0" Grid.Column="1" Width="64" Height="64" Source="Resources/Airplane_On.png" >Image> <Image Grid.Row="0" Grid.Column="2" Width="96" Height="96" Source="Resources/Bluetooth_Off.png" >Image> <Image Grid.Row="0" Grid.Column="3" Width="128" Height="128" Source="Resources/Bluetooth_On.png" >Image>
这里主要有两个问题，因为我们默认提供的是32x32的图标，因此除了第一列Width和Height设置为32的图标，其他的图标都存在模糊的问题。第二个问题是针对图标的每一种颜色，都需要对应提供不同的图标文件（图中的例子需要有灰色和蓝色两份文件）。相对的SVG图标仅仅需要一份文件。即可在程序中动态设定不同的颜色了。
这里先给出最终WPF项目中，对SVG图标的引用的代码，然后我们再进行详细解释。对应的工程名为WpfAppWithFontIcons。
<TextBlock Grid.Row="0" Grid.Column="0" Text="{x:Static local:FontIcons.airplane_mode_circ}" Foreground="Gray" FontSize="32" >TextBlock> <TextBlock Grid.Row="0" Grid.Column="1" Text="{x:Static local:FontIcons.airplane_mode_circ}" Foreground="{StaticResource dellBlue}" FontSize="64" >TextBlock> <TextBlock Grid.Row="0" Grid.Column="2" Text="{x:Static local:FontIcons.bluetooth_inactive}" Foreground="Orange" FontSize="96" >TextBlock> <TextBlock Grid.Row="0" Grid.Column="3" Text="{x:Static local:FontIcons.bluetooth_inactive}" Foreground="Brown" FontSize="128" >TextBlock>
代码最大的不同应该是由
具体的步骤如下：
准备SVG图标文件，将这些文件打包成一整个ttf字体文件。打包的方式有很多种，通常我使用的是IcoMoon的免费解决方案。地址如下：
https://icomoon.io/app/#/select
通过这个网站选择SVG图标文件上传，打包生成一个zip文件。解压后文件夹结构如下图：
ttf文件在fonts文件夹中，实际使用时，需要作为资源文件，添加到WPF工程中。点击图中的demo.html会打开一个本地网页，可用于查找ttf文件中包含的SVG图标，以及对应的unicode。实际我们是通过对unicode的引用来显示SVG图标的。
完整的project结构如下图，Fonts文件夹是手动添加用来放置ttf文件。ttf文件名字都是根据项目需要来取，并不固定。
ttf字体文件需要以
<Window.Resources> <FontFamily x:Key="Fonticon">/Fonts/rcc-fonticon-ribbon-v2.ttf#rcc-fonticon-ribbon-v2FontFamily> <Style TargetType="TextBlock"> <Setter Property="FontFamily" Value="{StaticResource Fonticon}" >Setter> Style> <SolidColorBrush x:Key="dellBlue">#007DB8SolidColorBrush> Window.Resources>

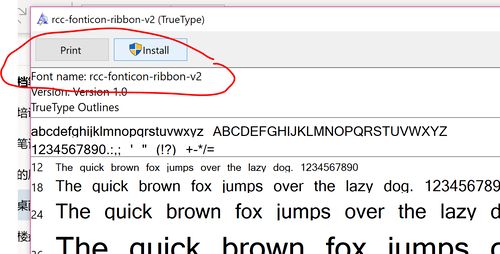

这里说明一下“/Fonts/rcc-fonticon-ribbon-v2.ttf#rcc-fonticon-ribbon-v2”值的定义，#前面的是文件路径，#后面的是font name，查看的方法是双击ttf文件，参考下图。
在定义好FontFamily之后，我们并不推荐直接将unicode写到XAML或.cs文件中。因为在XAML中，你需要如下编写：
<TextBlock Grid.Row="0" Grid.Column="0" Text="" Foreground="Gray" FontSize="32" >TextBlock>
而在C#代码中，又需要以下面这种格式：
textBlockAirplane.Text = "\ue900"；
两种不统一的格式会在将来修改时带来极大的困难，特别是图标被多处引用时，全局的查找替换根本就是噩梦。此外，毫无意义的unicode值的可读性根本等于0。正常人类无法将""，"\ue900"和Airplane的图标联系起来。
我推荐的做法是生成一个FontIcons Class，以string类型属性的形式暴露出来。这样可以获得IDE智能语法提示的支持，更新时也仅需修改这个Class，Find All Reference更是方便无比。同时无论在XAML文件，还是C#代码中，我们看到的都是统一的“FontIcons.airplane_mode_circ”。
public static class FontIcons { public static string airplane_mode_circ { get; } = "\ue900"; public static string bluetooth_inactive { get; } = "\ue901"; public static string brightness { get; } = "\ue902"; public static string brightness_inactive { get; } = "\ue903"; public static string browse_inactive { get; } = "\ue904"; public static string camera { get; } = "\ue905"; }

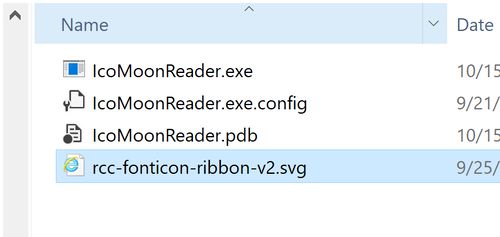

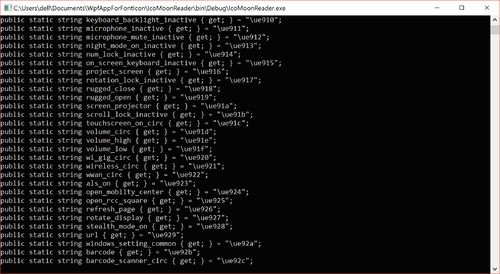

那么我们是不是需要手工来编写FontIcons Class呢？大哥我们是能把午饭（我不爱喝咖啡）转换成Code的生物啊！当然是写个小工具来自动生成了。在Sample库中，参考IcoMoonReader工程，只需将IcoMoon生成的.svg文件（icomoon.zip解压后的fonts文件夹里）丢在IconMoonReader.exe同级目录，即可生成相应代码。
其实只有一个方法啦，使用时需要注意具体的文件名是否正确。
using (var stream = new FileStream("rcc-fonticon-ribbon-v2.svg", FileMode.Open)) { using (var reader = new StreamReader(stream)) { var pattern = "unicode(\\S)*\\sglyph-name(\\S)*\""; var input = reader.ReadToEnd(); foreach (Match match in Regex.Matches(input, pattern)) { pattern = "\"\\S*\""; var list = new List<string>(); foreach (var result in Regex.Matches(match.Value, pattern)) { list.Insert(0, result.ToString()); } var name = list[0].Replace("\"", "").Replace("-","_"); var code = list[1].Replace("&#x", "\\u").Replace(";", ""); Console.WriteLine($"public static string {name} {{ get; }} = {code};"); } } }
把生成的C#字符串定义贴到具体工程的FontIcons Class(名字随意)。

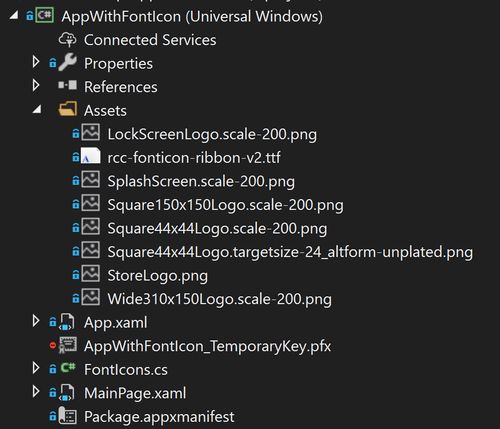

这样一个优秀的解决方案如果仅支持WPF，那又谈何迁移到MS Store呢？实际上这套机制放到UWP工程中也是可以的。虽然UWP可以通过SvgImageSource属性原生支持SVG了，但我们的这套方案在图标的应用方面毫不逊色，甚至可以说更为方便。具体的例子可以参考AppWithFontIcon工程。在这个UWP的工程中，除了放ttf文件的位置我换到了现成的Assets文件夹，几乎没有改变。
<TextBlock Grid.Row="0" Grid.Column="0" Text="{x:Bind local:FontIcons.airplane_mode_circ}" Foreground="Gray" FontSize="32" >TextBlock> <TextBlock Grid.Row="0" Grid.Column="1" Text="{x:Bind local:FontIcons.airplane_mode_circ}" Foreground="{StaticResource dellBlue}" FontSize="64" >TextBlock> <TextBlock Grid.Row="0" Grid.Column="2" Text="{x:Bind local:FontIcons.bluetooth_inactive}" Foreground="Orange" FontSize="96" >TextBlock> <TextBlock Grid.Row="0" Grid.Column="3" Text="{x:Bind local:FontIcons.bluetooth_inactive}" Foreground="Brown" FontSize="{x:Bind DynamicFontSize(),Mode=OneWay,FallbackValue=128}" >TextBlock>
因为UWP没有了x:static关键字，所以我换成了x:Bind。换成x:Bind之后甚至可以动态的响应值的变化。比如我在这里把FontSize做了一个x:bind到DynamicFontSize()方法，让字体随着界面改变，动态的变大变小。虽然并没有什么卵用……但是Demo的时候可以增加点噱头……
本篇到此结束，照例贴上Github地址：
https://github.com/manupstairs/WpfAppForFontIcon
感谢耐着性子看到这里的同学！
