UML元素和UML关系图符号简介

UML包含哪些元素你是否了解，UML关系图符号你是否熟悉，本文就向大家介绍一下，希望本文的介绍会让你对UML关系图符号有一定的认识。

本文和大家重点讨论一下UML元素和UML关系图符号。开发Java应用程序时，开发者要想有效地利用统一建模语言（UML），必须全面理解UML元素以及这些元素如何映射到Java。本文重点讨论UML类图中的元素和UML关系图符号。

UML元素简介

类图是最常用的UML图，它用于描述系统的结构化设计。其中包括类关系以及与每个类关联的属性及行为。类图能出色地表示继承与合成关系。为了将类图作为一种高效的沟通工具使用，开发者必须理解如何将类图上出现的元素转换到Java中。下面来进一步探索这一转换过程。

在后面的小节中，分别讲解了类图的各个元素及其在Java中相应的表示。我会列出元素名，后续简短的代码片断和一幅图来表示元素在类图上的样子。每一节的最后简要总结了该元素。

类（Class）

类（图A）是对象的蓝图，其中包含3个组成部分。第一个是Java中定义的类名。第二个是属性（attributes）。第三个是该类提供的方法。

属性和操作之前可附加一个可见性修饰符。加号（+）表示具有公共可见性。减号（-）表示私有可见性。#号表示受保护的可见性。省略这些修饰符表示具有package（包）级别的可见性。如果属性或操作具有下划线，表明它是静态的。在操作中，可同时列出它接受的参数，以及返回类型，如图A的“Java”区域所示。

C#:
第一行:类名,如果是抽象类,则用斜体显示.
第二行:字段或属性.
第三行:类的操作(方法或者行为).
+:表示public;-:表示:private;#:表示protected;

包（Package）

包（图B）是一种常规用途的组合机制。UML中的一个包直接对应于Java中的一个包。在Java中，一个包可能含有其他包、类或者同时含有这两者。进行建模时，你通常拥有逻辑性的包，它主要用于对你的模型进行组织。你还会拥有物理性的包，它直接转换成系统中的Java包。每个包的名称对这个包进行了惟一性的标识。

接口（Interface）

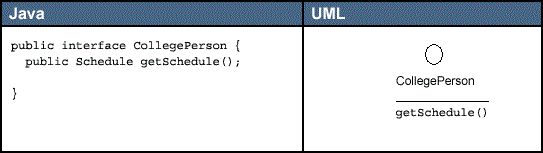

接口（图C）是一系列操作的集合，它指定了一个类所提供的服务。它直接对应于Java中的一个接口类型。接口既可用图C的那个图标来表示，也可由附加了<>的一个标准类来表示。通常，根据接口在类图上的样子，就能知道与其他类的关系。

C#:
它表示一个接口图，与类图的区别主要是顶端有<>显示。第一行是接口名称，第二行是接口方法。接口还有另一种表示方法，俗称棒棒糖表示法，就是唐老鸭类实现了‘讲人话’的接口。”

UML关系图符号

后面的例子将针对某个具体目的来独立地展示各种关系。虽然语法无误，但这些例子可进一步精炼，在它们的有效范围内包括更多的语义。

依赖（Dependency）

实体之间一个“使用”关系暗示一个实体的规范发生变化后，可能影响依赖于它的其他实例（图D）。更具体地说，它可转换为对不在实例作用域内的一个类或对象的任何类型的引用。其中包括一个局部变量，对通过方法调用而获得的一个对象的引用（如下例所示），或者对一个类的静态方法的引用（同时不存在那个类的一个实例）。也可利用“依赖”来表示包和包之间的关系。由于包中含有类，所以你可根据那些包中的各个类之间的关系，表示出包和包的关系。

“动物几大特征，比如有新陈代谢，能繁殖。而动物要有生命力，需要氧气、水以及食物等。也就是说，动物依赖于氧气和水。他们之间是依赖关系（Dependency），用虚线箭头来表示。”

关联（Association）

实体之间的一个结构化关系表明对象是相互连接的。UML关系图符号中关联关系的箭头是可选的，它用于指定导航能力。如果没有箭头，暗示是一种双向的导航能力。在Java中，关联（图E）转换为一个实例作用域的变量，就像图E的“Java”区域所展示的代码那样。可为一个关联附加其他修饰符。多重性（Multiplicity）修饰符暗示着实例之间的关系。在示范代码中，Employee可以有0个或更多的TimeCard对象。但是，每个TimeCard只从属于单独一个Employee。
