三种类型主机结构区分：

WS824（5D）-1 型安装结构示意图：

分机板：分机板分为三种008C、008A、008L。

• 008C分机板上的分机端口只能接普通话机；

• 008A分机板可以接普通话机也可以接专用话机；

• 008L分机板可以接普通话机也可以接带留言功能的普通话机。

分机板：008C板和008L板可以接插槽右边第4至21槽位，而008A板只能接在插槽第4至13槽位上，最多可接18块分机板。

外线板：即800L板（接模拟中继的板卡），8路带来电显示检测的外线接口，只能接在插槽板右边第18至21混合槽位，其中第20和第21槽位为混合槽位可接E1板。

整体配置方案说明：

插槽板的第16至21槽位为混合槽位，分机端口的最大为144门，模拟中继最大为32路时分机端口最大可扩到112门，不可以接E1板（PRI/中国一号/中国七号信令数字中继的外线板，支持1路）。当第21槽位接E1板将不可再接任何外线板或E1板，分机端口最大可扩到136门。（总端口容量168）

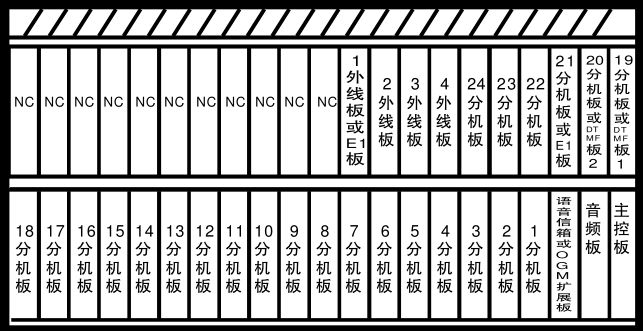

WS824（5D）-2 型安装结构示意图：

分机板：008C板和008L板可以接下层插槽右边第4至21槽位，上层插槽右边第1至6槽位。而008A板只能接在第4至13槽位上，最多可接24块分机板。

外线板：即800L板（接模拟中继的板卡），8路带来电显示检测的外线接口，只能接在上层插槽板右边第7至10混合槽位，其中第10槽位为混合槽位可接E1板。

整体配置方案说明：

上层扩展槽右边的第1、2、3和10槽位为混合槽位，分机端口最大为192门，外线最大32路时。32路模拟外线时不可接E1板。当上层第10槽位接E1板时不可再接任何外线板，当上层第3槽位接E1板时可适当再接入外线板。（总端口容量224门）



WS824（5D）-3 型安装结构示意图：

分机板：008C板和008L板可以接下层插槽右边第4至21槽位，上层插槽右边第1至21槽位。而008A板只能接在第4至13槽位上，最多可接39块分机板。

外线板：即800L板（接模拟中继的板卡），8路带来电显示检测的外线接口，只能接在上层插槽板右边第14至21混合槽位，其中第18至21槽位为混合槽位可接E1板。

整机配置方案说明：

上层扩展槽右边的第1、2、14至21槽位为混合槽位，分机端口最大为312门，外线最大120路。模拟中继最大64路时，不可再接E1板。当接入四路E1板时也不可再接任何外线板。上层混合槽第18、19槽位接入E1板时，其它混合槽位仍可接008C板或800L板。（总端口408门）原文参照WS824（5D）用户手册！
