初学者谈谈51单片机制作心形流水灯

浅谈，说的不好，请勿怪罪，有错误之处，欢迎在评论区指出，马上修改，谢谢大家。

                          心形流水灯

                                            阳子

      心形流水灯，顾名思义，成品肯定是一个心形❤。随着程序的改变，通过单片机控制单个灯的亮灭达到不同的流动图案效果。

图片发自App

      单片机，类似于电脑cpu，处理数据的芯片，本次使用的是AT89S52芯片，芯片就不做具体介绍了，基本的说一下，一共有32的I/O口，分为4组，每组8个。此处心形流水灯总共有32个灯，正好与32个I/O口一一对应，一个口子控制一个灯。

---

电路连接

      因为AT89S52单片机的I/O口电流驱动能力比较弱，所以通常作为电流的接收端，即每个I/O口与LED灯的阴极相连。LED灯阳极通过电阻(100,330,510欧姆均可)与电源正极相连。从而想让LED灯亮时，只需要控制相应的口子，让其等于0(即低电平)。

图片发自App

晶振电路

        每个单片机系统里都有晶振，全程是叫晶体震荡器，在单片机系统里晶振的作用非常大，他结合单片机内部的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。

      晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。

      晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

图片发自App

---

实物图

正面

图片发自App

反面

图片发自App

此处为了美观，省去了下载口电路，所以我们用的AT89S52芯片都是要提前下好程序。

---

元器件

元器件名                数量

AT89S52                1片

LED灯                    32个

100Ω电阻                32个

12MHZ晶振              1个

30pF电容                2个

MicroUSB插座          1个

---

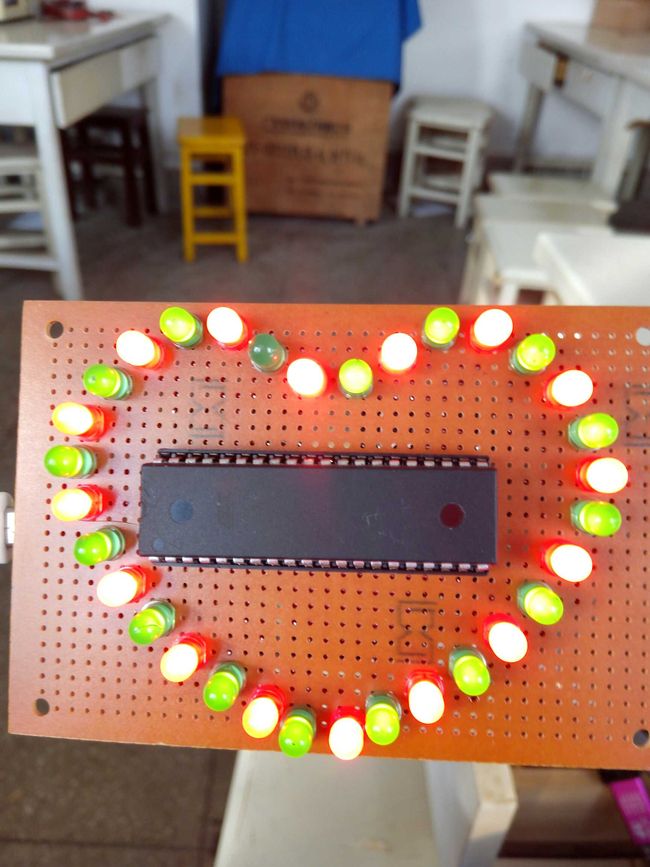

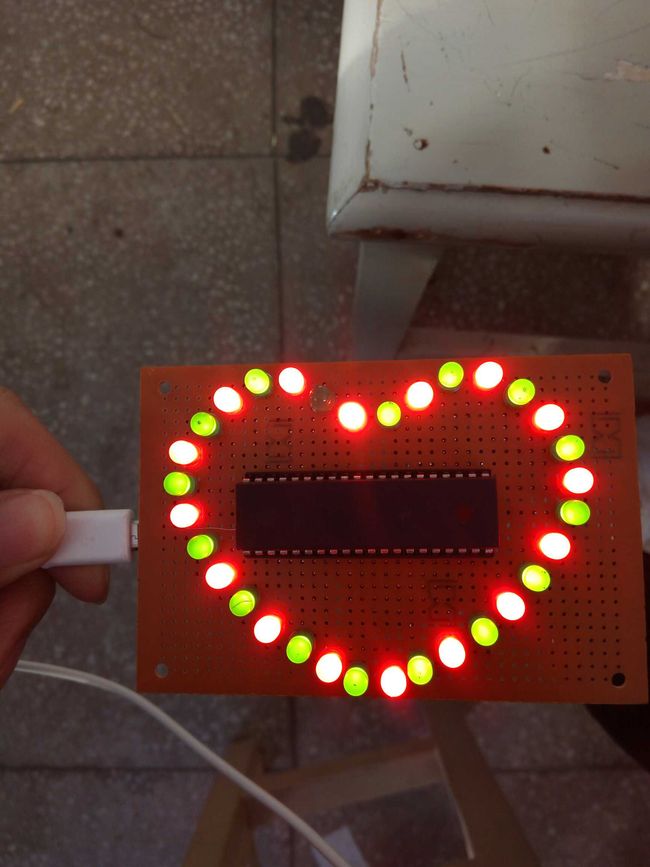

效果图

图片发自App

图片发自App

      心形流水灯就到此结束了，谢谢大家，写的不好，请见谅。
