1.         简介
帧中继是典型的非广播多路访问网络NBMA(NonBroadcast Muliple Access)，其拓扑结构通常有两种：Full Mesh(全互联)和Hub-and-Spoke(中心-分支)。由于Hub-and-Spoke结构具有节约费用、简化配置等优点，在实际网络工程中有着广泛的应用，熟悉OSPF在Hub-and-Spoke结构上的应用，以及网络类型为NBMA模式、广播模式、点到点模式和点到多点模式的配置。
2.         NBMA模式
1)         拓扑图

OSPF在帧中继环境下的应用_第1张图片

2)         设置

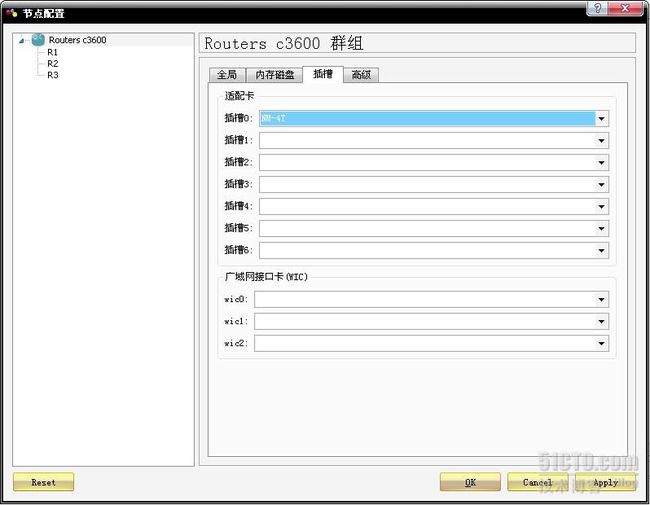

Ø 添加模块

OSPF在帧中继环境下的应用_第2张图片

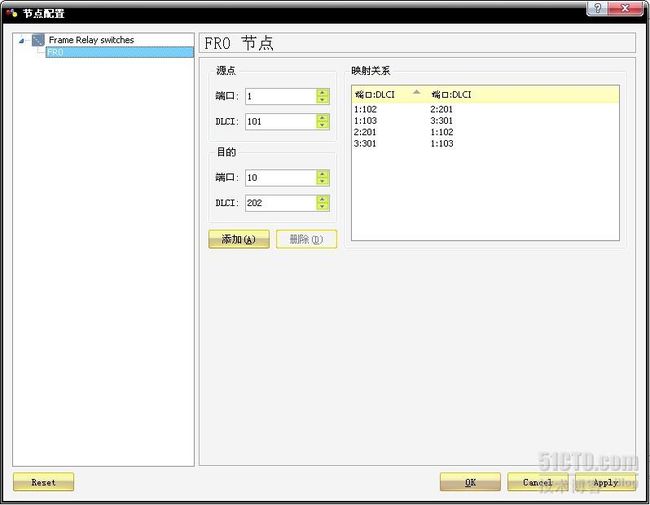

Ø 设置帧中继交换机

OSPF在帧中继环境下的应用_第3张图片

Ø 环回口设置
l R1

ip ospf network point-to-point：将OSPF的网络类型设置为点到点，由于帧中继接口缺省网络类型是non-broadcast，loopback接口默认识别成32位掩码，写入后会将其改成24位掩码，注意这里是在环回口上设置
l R2

l R3

Ø 设置S口
l R1

OSPF在帧中继环境下的应用_第4张图片

encapsulation frame-relay：将指定接口链路层协议封装为帧中继
frame-relay map ip **.**.**.** ** broadcast：为帧中继静态映射，注意是对端的IP与本地的DLCI，后面的broadcast表示支持组播/广播，frame-relay map ip 10.1.123.1 103主要用于可以PING通自己
no frame-realy inverse-arp：关闭帧中继动态ARP解析，由于是NBMA模式，广播是行不通，所以将其关闭
l R2

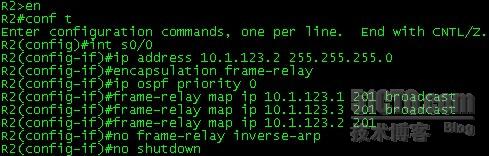

OSPF在帧中继环境下的应用_第5张图片

ip ospf priority 0配置spoke端OSPF接口优先级为0，NBMA属于多路访问网络，所以要进行DR选举。由于HELLO包只能传1跳，所以在Hub-and-Spoke结构中，必须控制处于Hub端的路由器为DR，最保险的办法就是将Spoke端接口优先级配置为0，使之不参与DR选举，Hub端的路由器自然就成为DR，否则，可能会导致路由学习不正常。
l R3

OSPF在帧中继环境下的应用_第6张图片

Ø 开启OSPF
l R1

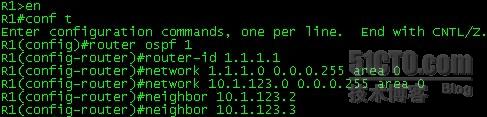

OSPF在帧中继环境下的应用_第7张图片

Neighbor **.**.**.**为手工设置OSPF邻居，在帧中继网络上，OSPF接口缺省的网络类型为NON_BROADCAST。在这种模式下，OSPF不会再帧中继接口上发送HELLO包，因此无法建立最基本的邻接关系。可以手工实用neighbor命令来制定邻居，这时HELLO包以单播形式传送。
l R2

l R3

Ø 测试
l R1

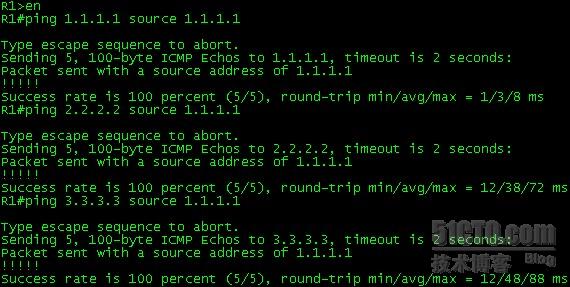

OSPF在帧中继环境下的应用_第8张图片

l R2

OSPF在帧中继环境下的应用_第9张图片

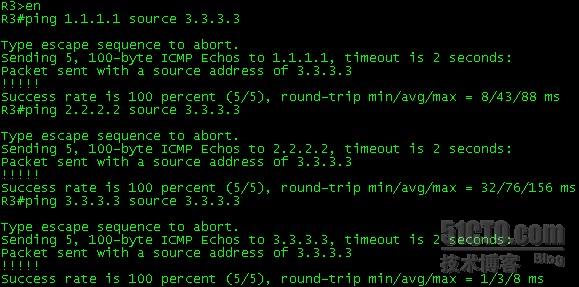

l R3

OSPF在帧中继环境下的应用_第10张图片

3)         分析
Ø R1

OSPF在帧中继环境下的应用_第11张图片

第五行：接口网络类型为NBMA模式
第六行：自己是DR，接口优先级为1
第七行：DR的ID和接口地址
第八行：没有BDR
第九行：NBMA模式下，Hello周期为30秒
倒数二、三行：与路由器R2和R3形成邻接关系
Ø R3

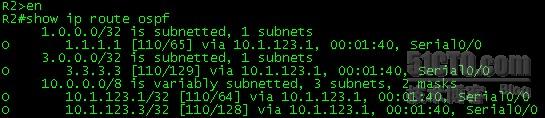

从以上输出表明，到达网络3.3.3.0/24的路由条目的下一条地址为10.1.123.3，而不是10.1.123.1，所以，在R2的S0/0的接口上必须有10.1.123.3的映射frame-relay map ip 10.1.123.3 201 broadcast
Ø R1

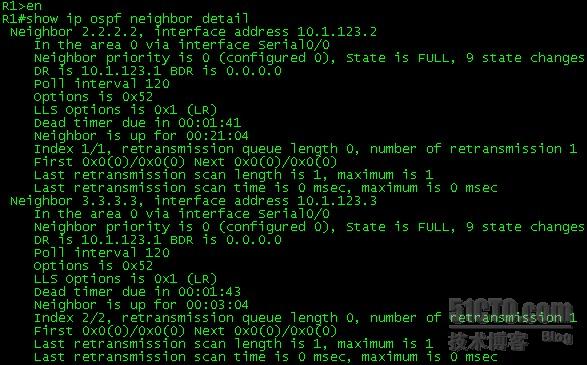

OSPF在帧中继环境下的应用_第12张图片

以上输出表明R1的两个邻居的接口优先级为0，同时本网络的BDR为0.0.0.0，这是可以的，可以理解为无BDR。
3.         广播模式
1)         拓扑图
拓扑图与NBMA网络的拓扑图是一样的，要注意的是在Hub-and-Spoke结构中，广播模式也要控制DR选举，确保处于Hub端的路由器为DR，实施方法和上一个实验一样，广播模式下，邻居关系自动通过Hello包建立和维持
2)         修改设置
Ø R1

OSPF在帧中继环境下的应用_第13张图片

ip ospf network broadcast：设置为广播模式
no neighbor **.**.**.**：取消手动指定邻居
Ø R2

Ø R3

3)         分析

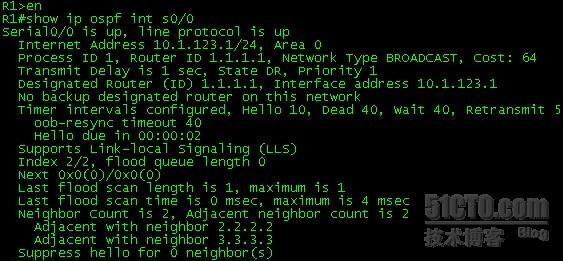

Ø R1

OSPF在帧中继环境下的应用_第14张图片

第五行：网络类型为BROADCAST
第九行：广播模式下，Hello周期为10秒
Ø R3

4.         点到点模式
1)         拓扑图

OSPF在帧中继环境下的应用_第15张图片

与前面拓扑图不同于在R1上采用了子接口s0/0.1与s0/0.2，R2与R3上也采用了子接口s0/0.1
2)         修改设置
Ø R1

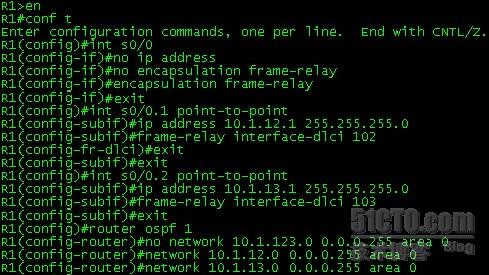

OSPF在帧中继环境下的应用_第16张图片

第4-8行：进入s0/0接口删除以前的配置，注意在删除encapsulation frame-relay时，要记得再次开启，因为在子接口通信时，同样需要封装成帧中继
int s0/0.1 point-to-point配置s0/0.1子接口，模式为点到点
frame-relay interface-dlci 103：同样是写本地的DLCI号

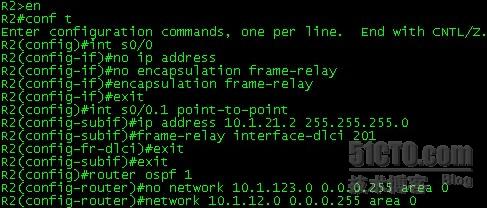

Ø R2

OSPF在帧中继环境下的应用_第17张图片

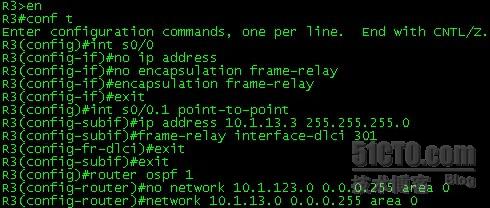

Ø R3

OSPF在帧中继环境下的应用_第18张图片

3)         分析
Ø R1

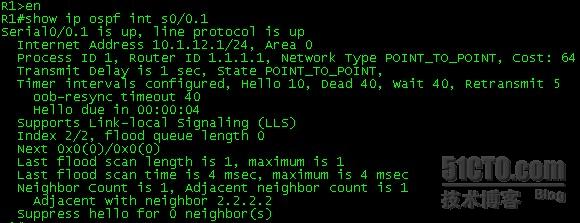

OSPF在帧中继环境下的应用_第19张图片

第五行：网络类型为POINT_TO_POINT
第九行：POINT_TO_POINT模式下，Hello周期为10秒
Ø R1

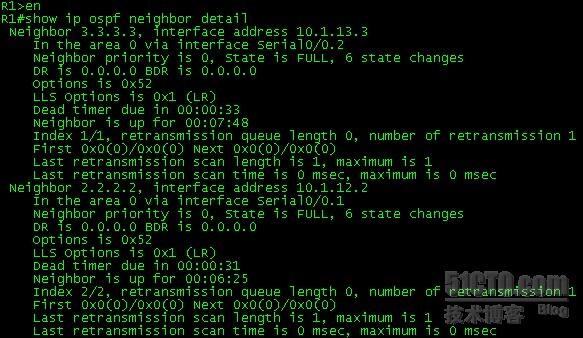

OSPF在帧中继环境下的应用_第20张图片

以上输出表明路由器R1通过两个子接口分别于路由器R3和R4建立邻居关系，点到点模式的DR和BDR是0.0.0.0，每个子接口需要配置成点到点(point-to-point)
5.         点到多点模式

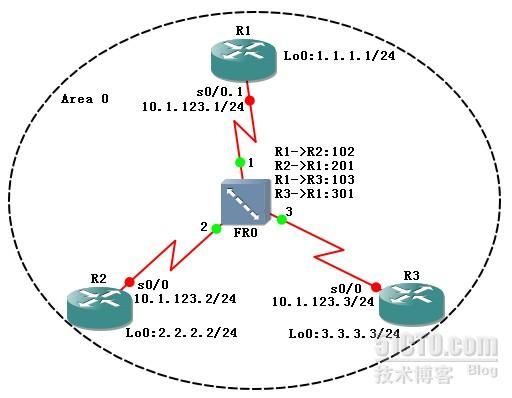

1)         拓扑图

OSPF在帧中继环境下的应用_第21张图片

清除子接口，单纯用no子接口，是清除不掉的，可以先no子接口，default物理接口，保存配置，重新启动，子接口就清除了，这里由于是用模拟器做的实验就不保存设置，直接重启即可。
2)         设置
Ø R1

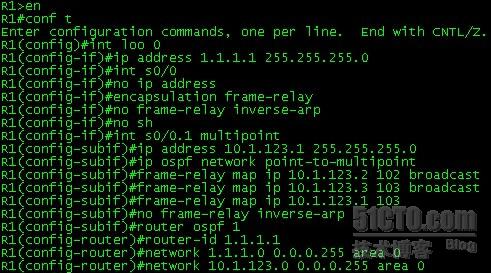

OSPF在帧中继环境下的应用_第22张图片

int s0/0.1 multipoint：将子接口s0/0.1设置成点到多点模式
ip ospf network point-to-multipoint：指定OSPF的网络类型为点到多点类型
Ø R2

OSPF在帧中继环境下的应用_第23张图片

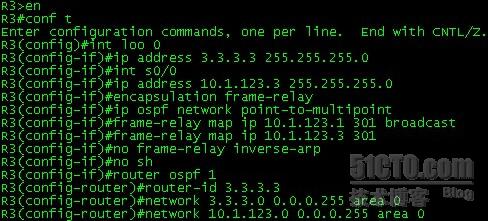

Ø R3

OSPF在帧中继环境下的应用_第24张图片

3)         分析
Ø R1

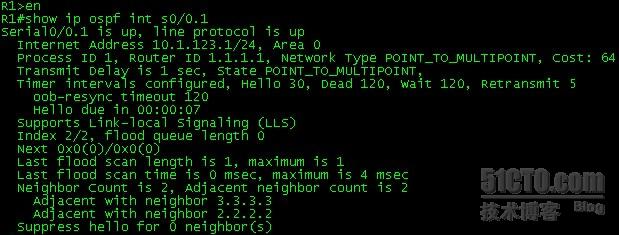

OSPF在帧中继环境下的应用_第25张图片

第五行：网络类型为POINT_TO_MULTIPOINT
第九行：POINT_TO_MULTIPOINT模式下，Hello周期为30秒

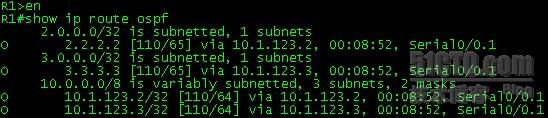

Ø 查看路由表

OSPF在帧中继环境下的应用_第26张图片

OSPF在帧中继环境下的应用_第27张图片

以上输出表明在点到多点模式下，在路由表中会产生该网段其他各个接口的主机路由，因此在做帧中继映射的时候，只做分支到中心点的就可以了，点到多点广播模式可以被看成多个点到点接口集合，然而和点到点不同的是帧中继接口是在同一子网上，在点到多点模式中，不需要选举DR/BDR，Hello包每30秒发送一次，无需手工配置邻居
6.         比较


NBMA模式
广播模式
点到点模式
点到多点模式
DR/ BDR
选举
选举
不选举
不选举
Hello时间
30秒
10秒
10秒
30秒
邻居
手动指定
自动指定
自动指定
自动指定
