教你认识H3C的设备

路由器系列： ( 从低端到高端 )

ER:ER3000   ER5000

MSR20-1X:MSR20-10   MSR20-11   MSR20-12   MSR20-15

MSR/20/30/50:MSR20 系列     MSR30 系列    MSR50 系列（ MSR: 多业务开放路由器）

SR66:SR6602    SR6608

SR88:SR8802    SR8805    SR8808  SR8812

MSR 系列路由器命名规则 :

MSR XX- X X

XX: MSR20 、 30 、 50 三大系列 ：

• 20 只支持 SIC 插卡 ；

• 30 支持 SIC 和 MIM 插卡 ;

• 50 支持 SIC 和 FIC 插卡， FIC 插卡支持热插拔

X: 支持的槽位数量：

20 系列指的是支持的 SIC 槽位数，

30 系列指的是支持的 MIM 槽位数，

50 系列指的是支持的 FIC 槽位数

X: 固定 WAN 接口类型：

0 －－以太网接口

1 －－同异步串口

2 －－ E1 接口

5 －－ ADSL 接口

SR8800 核心路由创新的体系架构 ---“ 一机四平面 ”

管理平面 ----- 业务平面 -----OAM 平面 ----- 监控平面

SR6602 图片 :

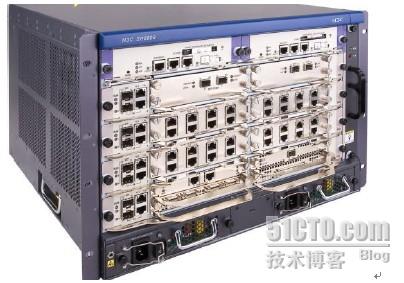

SR6608 图片 :

交换机系列：(从低端到高端)

SMB交换机：S1508/ 16L /E    S2108/26    S1526/S1550/50E   E126-S1   S5016P/24P   S5024E/S5048E

智能二层/三层交换机：S3100S1/E1    S3600S1/E1   S3610   E系列

千兆智能交换机：S5100S1/E1   S5500S1/E1   S5510    S5600

核心路由交换机：S7500    S7500E    S9500

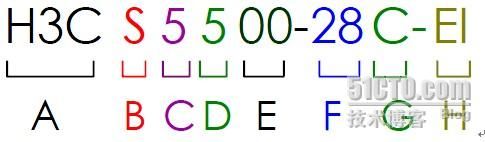

H 3C 交换机命名命名规则：

A ( 产品品牌 )

B （产品系列）

S – 交换机

SR – 业务路由器

C （子产品系列）

9 – 核心机箱式交换机

7 – 高端机箱式交换机

5 – 全千兆盒式交换机

3 – 千兆上行百兆下行的

D （是否是路由交换机）

>=5 – 路由交换机

<5 – 二层交换机

E （低端用于区别同一类的多个系列，高

端是指业务槽位数）

F （可用端口数）

G （上行接口类型）

C – 扩展插槽上行

P – 千兆 SFP 光口上行

T – 千兆电口上行

H （业务特性）

EI – 增强型

SI – 标准型

PWR-EI – 支持PoE的增强型

PWR-SI –支持PoE的标准型

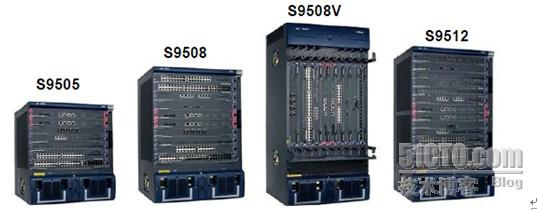

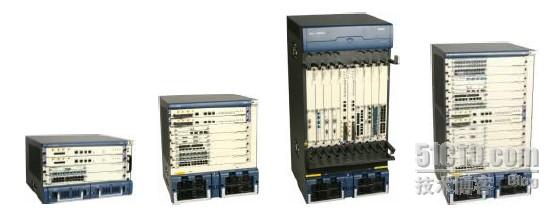

S9500系列交换机图片:
