跟老胡学软件_DSP芯片PWM波占空比调节（原创）

    拙文抛砖引玉，欢迎交流。文中若有错误，欢迎批评指正。本文原创，转载请注明出处。新浪微博、新浪博客、箭书、知乎同名，欢迎关注。

背景：

    DSP芯片型号为TMS320F28069。示波器带宽为200MHz。

分析：

    DSP的PWM波一般用来驱动功率开关管，某些特定场合下需要通过设定PWM占空比为0以实现开关管持续处于断开状态。但是，占空比为0是否能保证PWM不存在极窄的高电平尖峰，可能有不少人都有着疑问。为什么需要关注这个问题呢？首先，该疑问来自于芯片用户手册上对于PWM占空比调节原理的讲述不清，无法给出明确的说明；另外，极窄的电平尖峰对于开关管来说是额外的开关损耗、无用的开关管导通、可能影响开关管的使用寿命。因此，必须保证占空比为0时PWM不存在极窄的高电平尖峰。

    以PWM1举例，在PWM频率不变的情况下，配置CMPA、CMPB寄存器分别控制PWM1A、PWM1B的占空比，PWM1A、PWM1B同相位（即设置死区为0）。

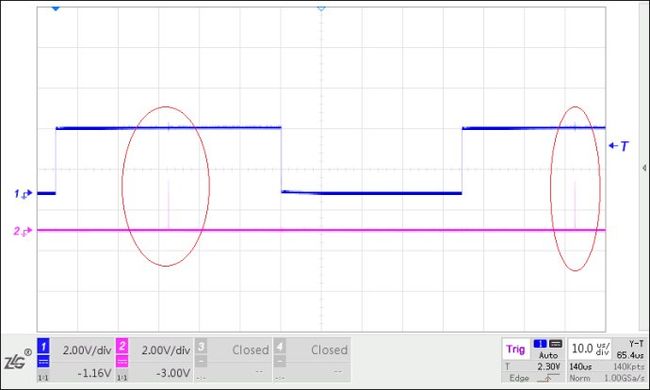

    设置CMPA数值为10、CMPB数值为2500，则PWM1A占空比为10/4500，PWM1B占空比为2500/4500，示波器测得波形如图1所示。

图1

    可以看到占空比10/4500的PWM1A有很窄的尖峰，PWM1B上也感应出很小的电平波动。

    设置CMPA数值为1、CMPB数值为2500，则PWM1A占空比为1/4500，PWM1B占空比为2500/4500，示波器测得波形如图2所示。

图2

    可以看到占空比1/4500的PWM1A有更窄的尖峰（无法上传原图，导致网页上的图片不够清晰），PWM1B上也感应出很小的电平波动。

    设置CMPA数值为0、CMPB数值为2500，则PWM1A占空比为0/4500，PWM1B占空比为2500/4500，示波器测得波形如图3所示。

图3

    可以看到占空比0/4500的PWM1A无尖峰（无法上传原图，导致网页图片不清晰），PWM1B上未感应出电平波动。

总结：

    示波器带宽200MHz，我们认为信号采样足够快。基于这样的前提，可以得出结论：TMS320F28069芯片输出的PWM波，当占空比为0时，其PWM波持续低电平，并不存在极窄电平尖峰。
