Android 关于Path的FillType

前言

在自定义View中我们接触过Path这个类，我们来说说关于Path的setFillType方法。
这个方法对应于枚举值FillType

public enum FillType {

    WINDING         (0),

    EVEN_ODD        (1),

    INVERSE_WINDING (2),

    INVERSE_EVEN_ODD(3);

}

默认值是WINDING。

WINDING

为了探究这几个值产生的效果，我甩手就是一段代码

protected void onDraw(Canvas canvas) {

    Path path = new Path();

    path.addCircle(200, 200, 100, Path.Direction.CW);
    path.addCircle(300, 200, 100, Path.Direction.CW);

    canvas.drawPath(path, paint);

}

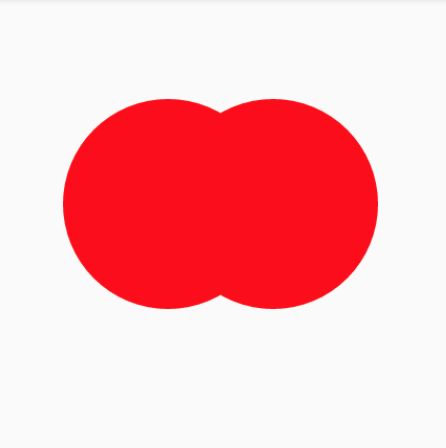

这里按顺时针方向绘制了两个圆，效果图如下


莫慌，容我反手再甩一段代码

protected void onDraw(Canvas canvas) {

    Path path = new Path();

    path.addCircle(200, 200, 100, Path.Direction.CW);
    path.addCircle(300, 200, 100, Path.Direction.CCW);

    canvas.drawPath(path, paint);

}

这里我修改了其中一个圆的绘制方向，效果图如下


WINDING的原理

其实WINDING表示非零环绕原则，从任意一点发射一条线，默认值是0，遇到顺时针交点则+1，遇到逆时针交点则-1，最终如果不等于0，则认为这个点是图形内部的点，则需要绘制颜色；反之，如果这个值是0，则认为这个点不在图形内部，则不需要绘制颜色。

EVEN_ODD

这个值和WINDING不同，WINDING要求每个图形都是有方向的。容我反手一段代码

protected void onDraw(Canvas canvas) {

    Path path = new Path();

    path.setFillType(Path.FillType.EVEN_ODD);

    path.addCircle(200, 200, 100, Path.Direction.CW);
    path.addCircle(300, 200, 100, Path.Direction.CW);

    canvas.drawPath(path, paint);

}

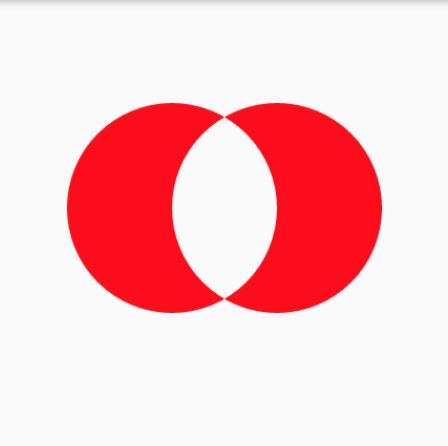

效果图如下，咋一看好像和上面的一样


EVEN_ODD原理

英文单词中EVEN是偶数，ODD是奇数的意思。这个原则也被称为奇偶原则。从任意一点射出一条线，与图形的交线是奇数，则认为这个点在图形内部，需要绘制颜色；反之如果是偶数，则认为这个点在图形外部，不需要绘制颜色。

INVERSE_WINDING

inverse表示反转的意思，相同的一段代码，绘制出来的结果是相反的。反手一段代码

@Override
protected void onDraw(Canvas canvas) {

    Path path = new Path();

    path.setFillType(Path.FillType.INVERSE_WINDING);

    path.addCircle(200, 200, 100, Path.Direction.CW);
    path.addCircle(300, 200, 100, Path.Direction.CW);

    canvas.drawPath(path, paint);

}

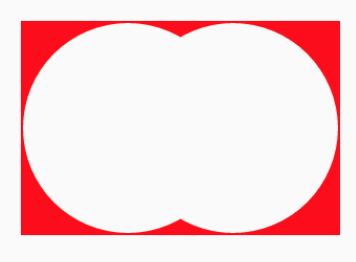

效果图如下


很明显和上面的WINDING效果相反

INVERSE_EVEN_ODD

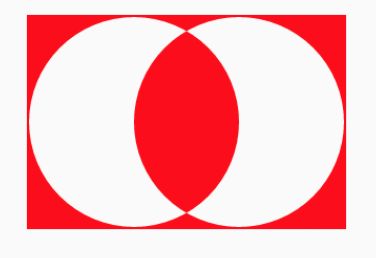

我的手甩代码有点酸了，这里就不甩代码了。有了上面的经验，实际上就是EVEN_ODD的相反效果。效果图如下。
