Xcode 8界面介绍（深入）

---

[TOC]

---

一、主界面

按照不同的功能的和使用场景，一般分成以下几类：

• 左侧导航面板
• 中间代码或者视图面板
• 右侧检查器面板
• 右下方库文件面板

• 下方日志信息面板





---

二、导航栏

顾名思义，导航栏面板的作用是实现导航用，展示项目文件和文件夹，索引文件和断点，索引日志信息等

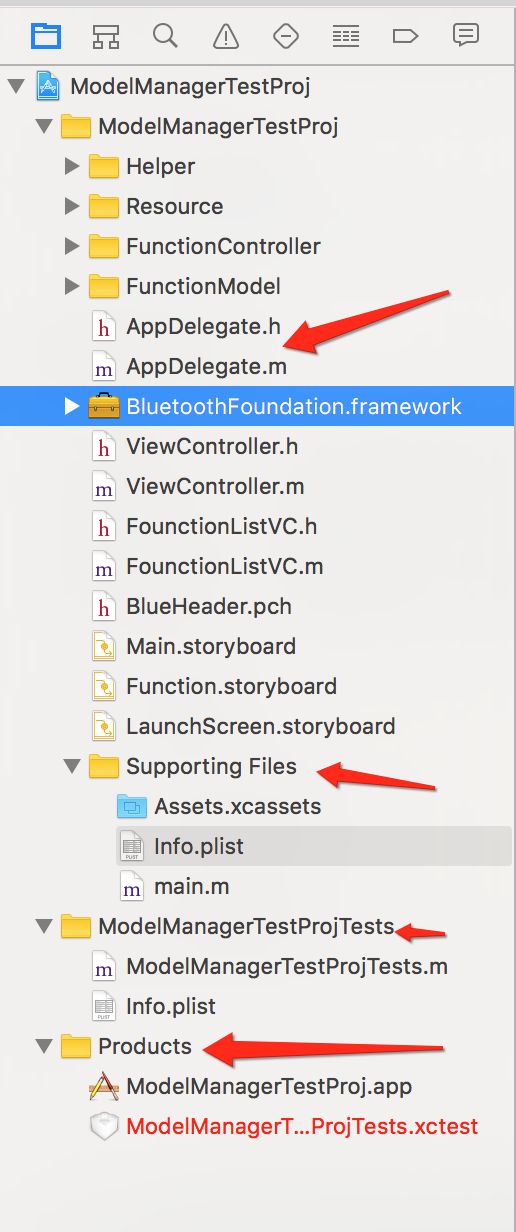

1、项目导航

项目组成

• 源文件：.h和.m的后缀文件组成
• 属性文件： Supporting Files 目录下是属性文件 图片等
• 测试文件：自动生成...Tests文件夹下的为测试文件
• 目标应用： Products 目录下生成是目标应用

2、符号导航

用符号显示工程中的 类, 项目 和 属性

表示方式
C表示class类，M表示method方法，P表示property属性

3、搜索导航

在搜索框中输入要搜索的字符串, 按回车就可以搜索出包含该字符串的类和方法

4、问题导航

显示项目中存在的警告或者错误

5、测试导航

点击 testExample 后面的执行按钮, 就会运行该单元测试

6、调试导航

显示CUP、内存、app占硬盘大小、网络使用和线程信息

其中##

程序运行起来以后，就会显示调试面板

7、断点导航

列出所有的断点, 方便管理断点

8、日志导航

列出项目开发过程中 构建, 生成, 运行过程, 每次该过程都可以通过日志面板查看

---

三、检查器

检查器分成两类：文件检查器,故事版检查器

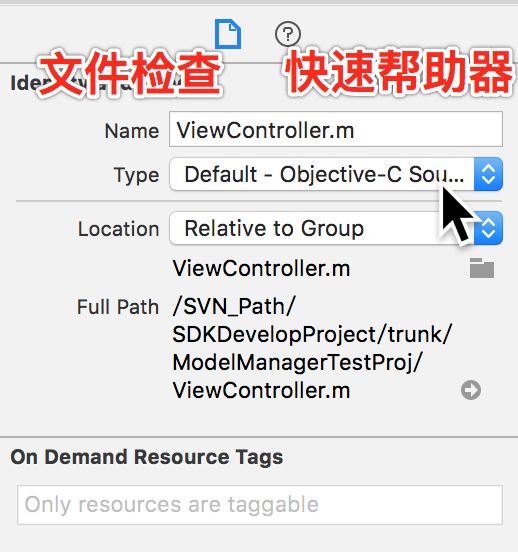

1、文件检查

2、故事版

• 身份检查器 : 管理界面组件类 实现类, 恢复ID 等标识性的属性;

• 属性检查器 : 管理界面组件 拉伸方式, 背景色 等属性;

• 大小检查器 : 管理界面组件 宽高 xy轴坐标 等属性;

• 连接检查器 : 管理界面组件 与程序代码之间的关联性;

3、库面版

 库面板简介 : 从左至右介绍

• 文件库模板 : 管理文件模板, 可以快速创建指定类型文件, 可以直接拖入项目中;

• 代码片段库 : 管理各种代码片段, 可以直接拖入源代码中;

• 对象库 : 界面组件, 可以直接拖入 故事板中;

• 媒体库 : 管理各种 图片, 音频 等多媒体资源;

四、Project界面

五、Target界面

General(通用)

---

capability(功能开启与否)

---

Resources Tags(资源标签)

---

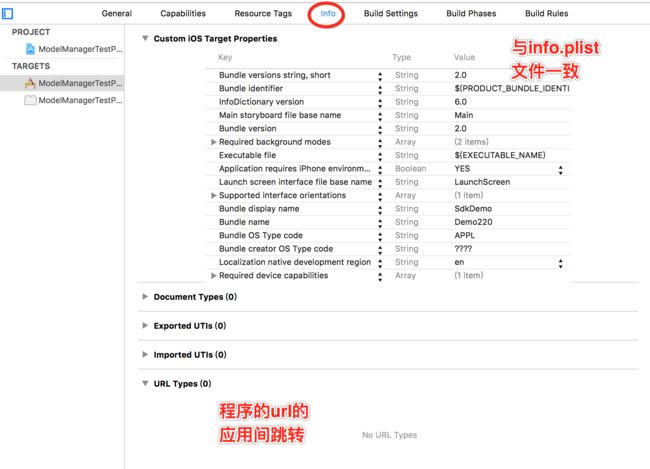

Info(基本配置信息)

---

Build Setting(编译设置)

---

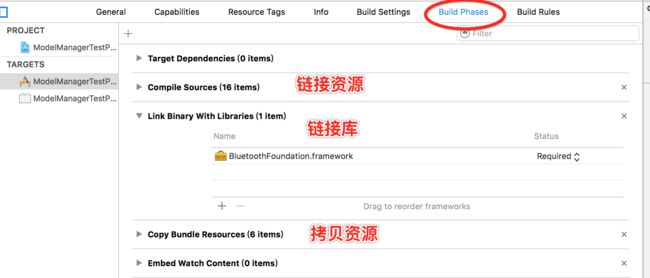

Build Phases(编译阶段)

---

Build rules(编译规则)

---

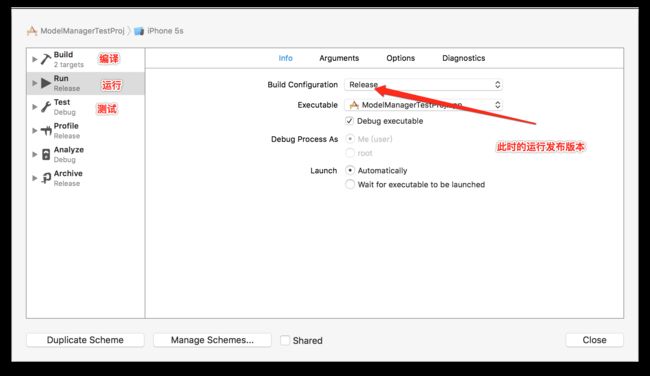

六、Scheme方案界面

配置方案（一个target可以有多个方案来编译）

---

七、Xcode菜单栏界面

对Xcode菜单选项的详细探索（干货）
