天嵌IMX6-USB和OTG在设备树中的适配

先看板子的原理图，usb用的usb2184芯片，只用了两组usb口和一个otg

USB原理图

USB原理图

OTG原理图

如图，只有两处和芯片IO有关系，一个是GPIO1_20（SD1_CLK）一个是GPIO7_1（SD3_DAT4）。
看下imx6的设备树文件

设备树源码

可以看出和官方默认设置的两个GPIO对不上，所以这里需要修改，并且保证其他地方没有用到你所修改的引脚。

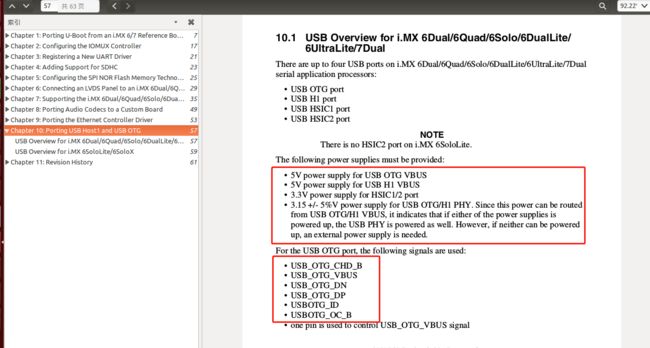

i.MX_6_BSP_Porting_Guide.pdf

通过官方文档我们得知OTG和usb的工作条件，这些在默认设置里面都是正确的，解释一下regulator-min-microvolt = <5000000>代表最低电压是5V，这里是一个字符串，如果是3.3V则是regulator-min-microvolt = <3300000>。若设置的不正确或没有设置，你的USB芯片是不可能正常工作的。

再解释一下gpio = <&gpio 1 20 0>，这个意思是gpio1组里的第20pin的电平为低。
我们需要确认一下到底是输出高还是低，看别人的文章是0，所以我也就先试试0了，懒得查芯片手册了。
改完之后还要确认一下这两个新的引脚是否在别处被用过，有可能导致你的设置失效。

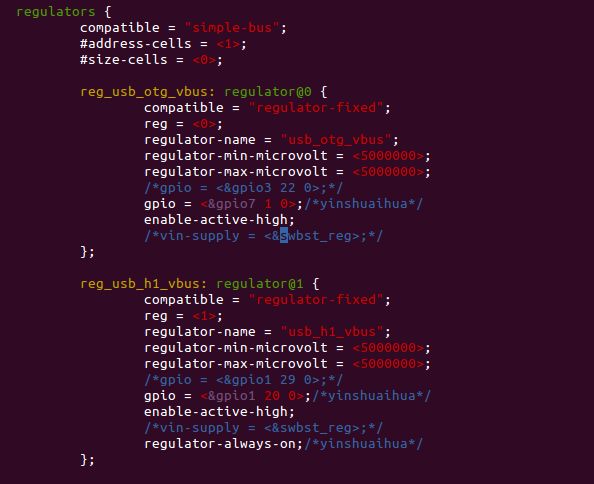

正确的修改

注意，需要注释掉vin-supply = <&swbst_reg>，这个参数和上面的电压设置冲突了

设备树解析失败

然后就可以编译设备树重新烧录了。

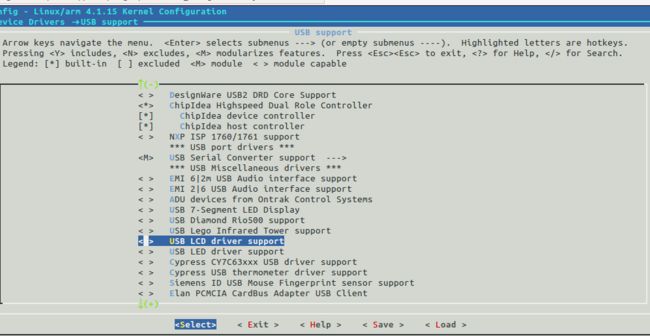

上面是内核驱动设置
