软件技能|Origin绘制双坐标轴图表

1. 问题描述

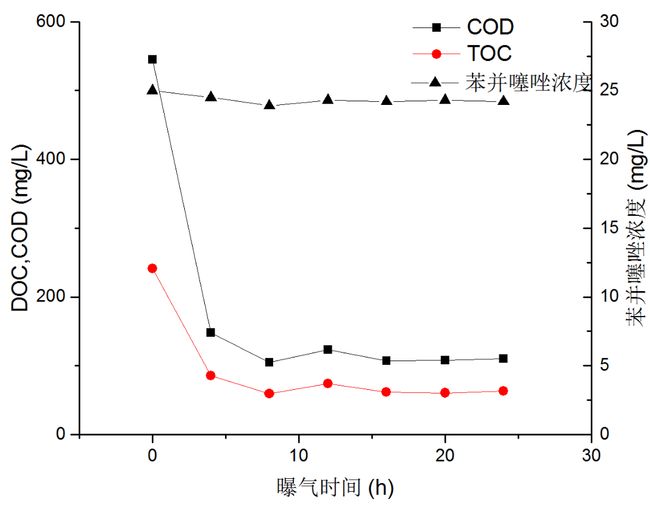

科研工作中，经常需要绘制双Y坐标轴的曲线，用来显示两种单位或者尺度不同的数据关系，如下图：

曲线的原始数据如下：

曝气时间	苯并噻唑浓度	COD	TOC
0	25	545	241
4	24.5	148	85.6
8	23.9	105	59
12	24.3	123.28	74
16	24.2	107	62
20	24.3	108	60.4
24	24.2	110	63.1

苯并噻唑浓度的数量级在25，而COD和TOC的数量级在500、250，故必须采用不同的纵坐标绘制。

2. 技术背景

Origin软件虽然及其难用，但毕竟功能足够，故采用Origin 2015绘制。

3. 解决方案

略。

4. 实施示例

4.1 数据导入

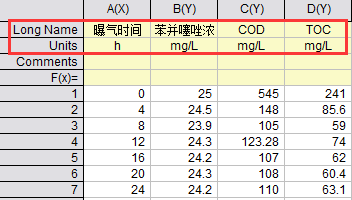

• 打开Origin，导入数据





4.2 绘制第1条曲线

• 【Plot】-【Line+Symbol】
  选择“苯并噻唑”数据绘制第一条曲线

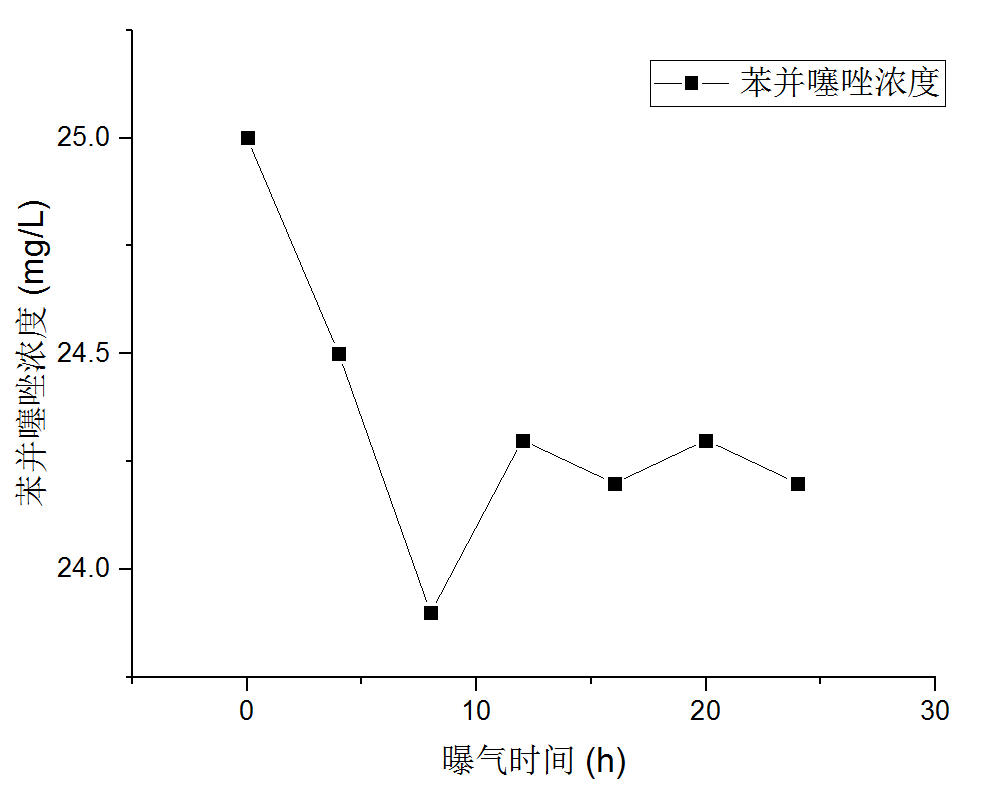

• 第一条曲线

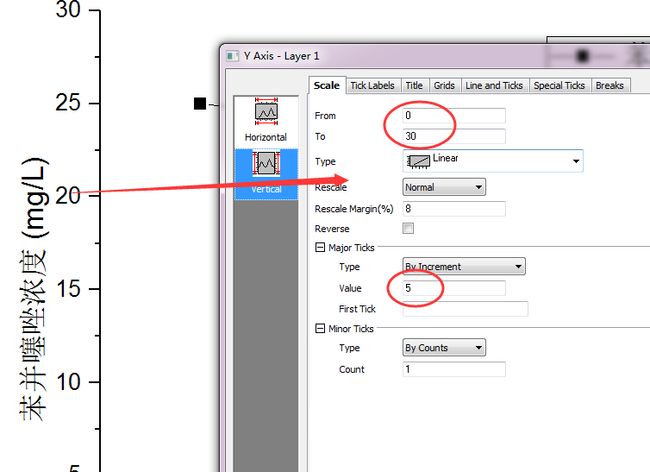

• 坐标轴调整
  将Y轴范围调节为 0-30，双击坐标轴，在对话框中修改坐标参数。





4.3 添加第二Y轴图层

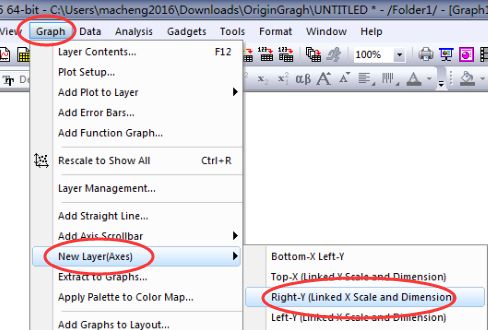

• 【Graph】-【New Layer】-【Right Y】

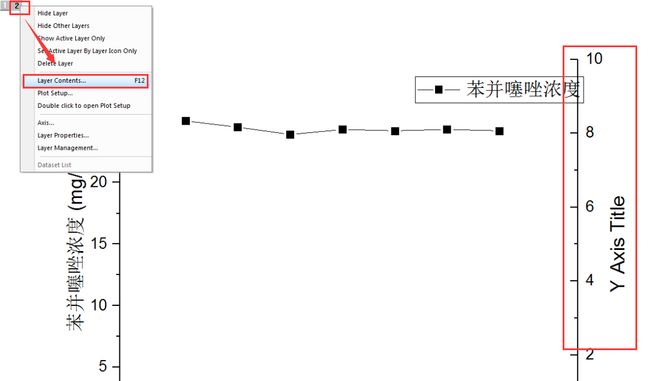

• 设置第2图层的内容





• 将第2 Y坐标对应的数据导入

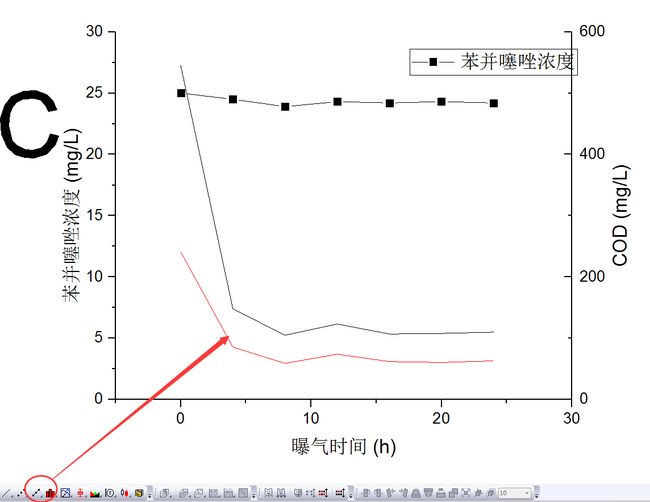

• 选中生成的曲线，将绘图模式改为【line + Symbol】





4.4 细节修改

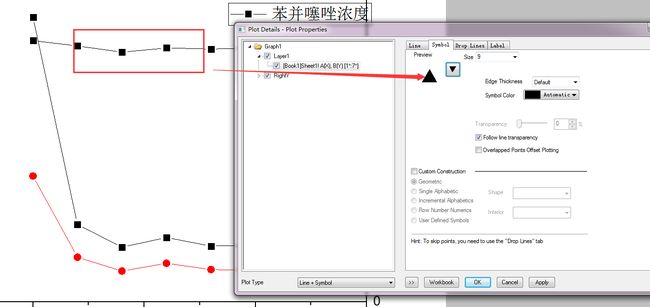

• 由于曲线的Symbol重复，为了区分，修改第1图层曲线的标志

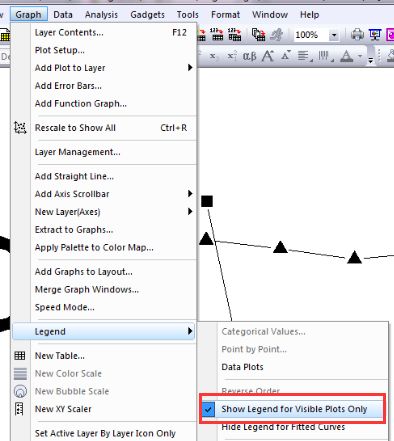

• 增加legend，去掉勾选，显示被隐藏的legend

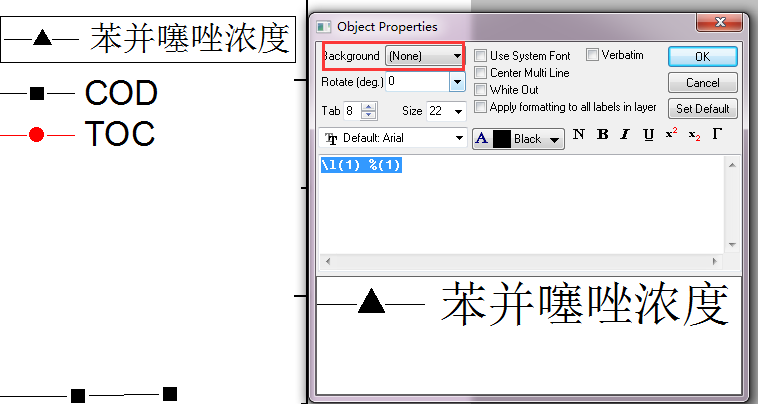

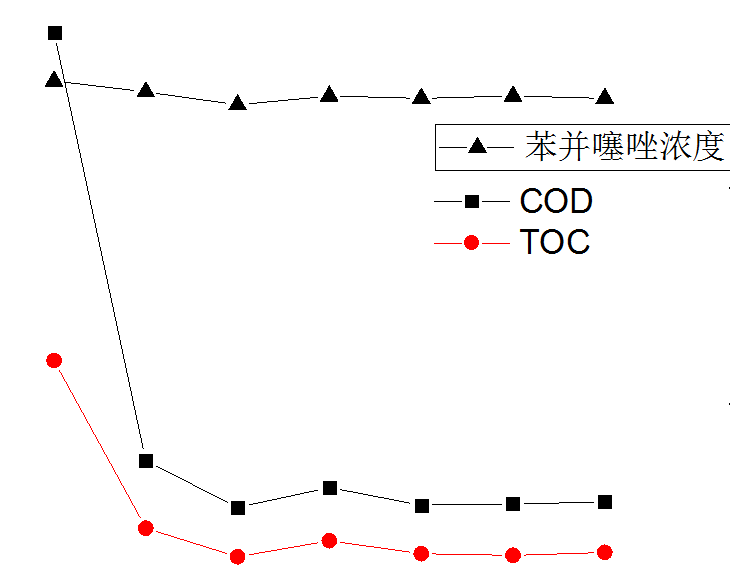

• 去掉苯并噻唑legend的黑框
  右键-【property】-【background】-【none】

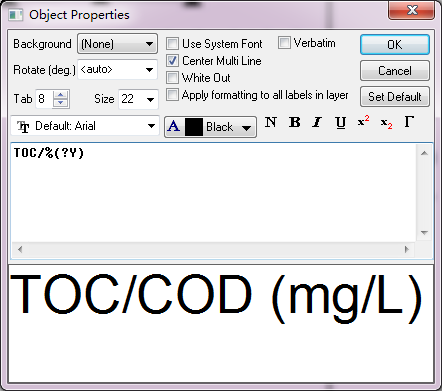

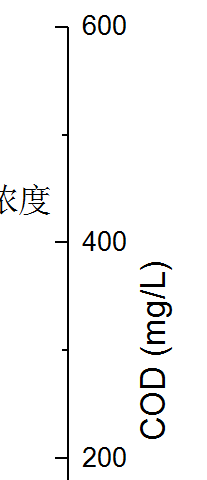

• 右侧坐标轴标题改为【TOC、COD】







  右键-属性

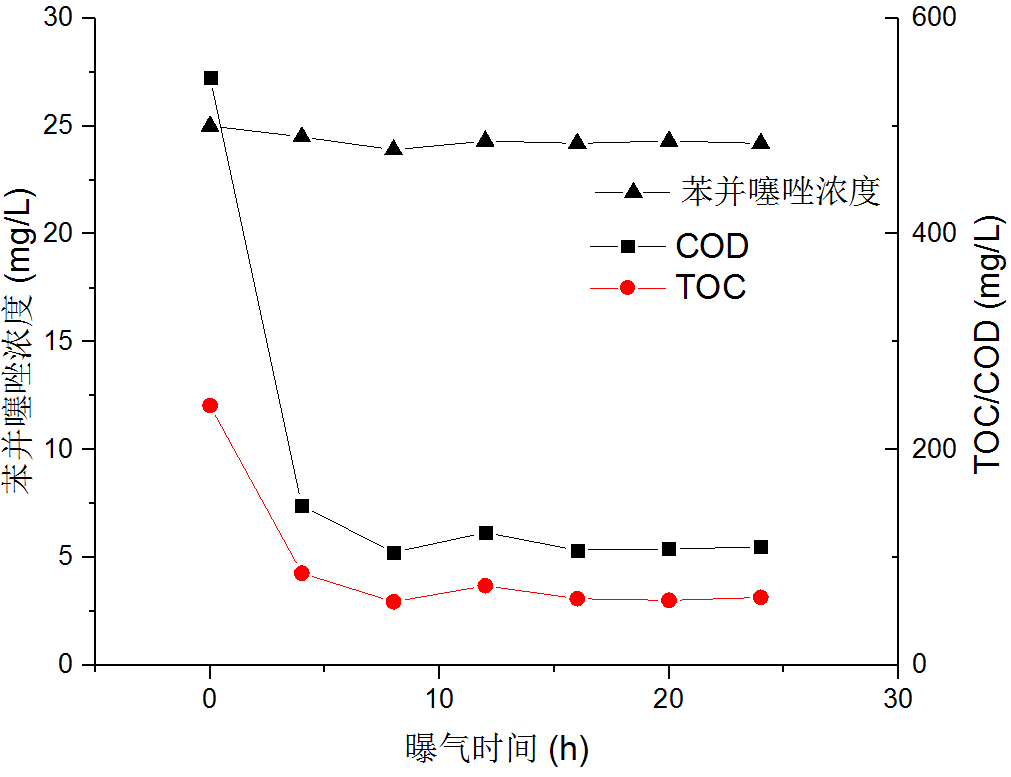

• 如此，得到理想的图像





4.5 图像文件的导出

• 【file】-【export】

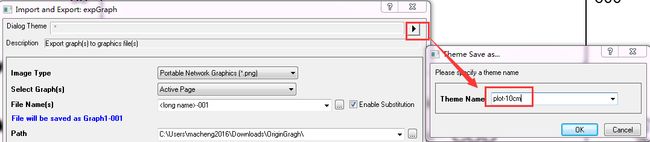

• 对话框设置





• 由于配置过程较为繁琐，最好将输出配置保存为配置文件

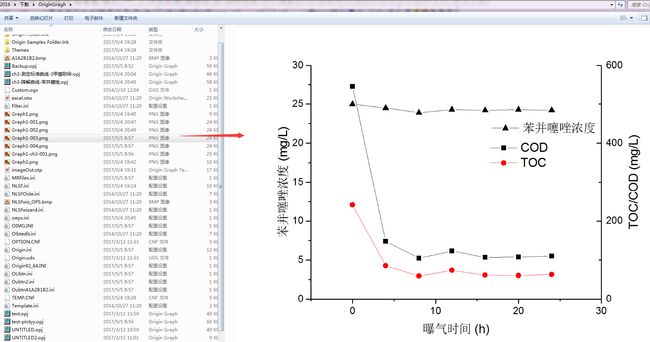

• 输出后的文件





5. 常见问题

无。
