最近遇到线条处理的问题,所以将之前使用过的Canvas,SVG(从实现画线的角度进行出发),进行总结;顺便将ECharts和D3两大库引入进来,进行阐述,这儿我从单一层面阐述ECharts和D3简单使用,至于它们更强大的光芒,期待自己后面内容不断更新~
关键点：
- 1.Canvas,SVG实现线条绘制
- 2.Canvas,SVG对比
- 3.Canvas,SVG实现常见效果画饼图
- 4.ECharts和D3库的简单使用
一.Canvas
1.canvas介绍
canvas标签定义图形，比如图表和其他图像。标记由 Apple 在 Safari 1.3 Web 浏览器中引入。对 HTML 的这一根本扩展的原因在于，HTML 在 Safari 中的绘图能力也为 Mac OS X 桌面的 Dashboard 组件所使用，并且 Apple 希望有一种方式在 Dashboard 中支持脚本化的图形。历史这儿就简单了解即可,知道Canvas是如何诞生的;
2.canvas使用
使用Canvas(重要点),大多数 Canvas 绘图 API 都没有定义在canvas元素本身上，而是定义在通过画布的 getContext() 方法获得的一个“绘图环境”对象上。直白的说,通过丰富的Canvas API,在画布上画出我们想要的美眉(哈哈,你懂的~)
直接上DEMO,使用我们的强大的Canvas画起属于我们的线条;
//1>.画线
HTML:
/*注意:此处width,height写成属性赋值,不使用css,立flag,不是我们的重点*/
;
JS:
var oC=document.getElementById('c1');
var gd=oC.getContext('2d');
gd.beginPath(); //beginPath() 方法开始一条路径，或重置当前的路径。(注意:当通过定时器不断重新绘制,让元素动起来,beginPath()能够清除之前的路径)
gd.moveTo(100,100); //起始点
gd.lineTo(300,300); //从起始点到某点画线
gd.closePath(); //封闭空间
gd.strokeStyle = 'red'; //设置边框样式
gd.lineWidth=20; //设置线条宽度
gd.stroke(); //绘制路径
gd.fillStyle = 'green'; //设置填充样式
gd.fill(); //进行填充
//2>.画矩形
var gd = document.getElementById('c1').getContext('2d');
gd.fillStyle='red'; //设置填充颜色(注意顺序:先设置样式,然后根据样式进行填充;顺序错了没有效果)
gd.fillRect(100, 100, 400, 300); //绘制矩形
//3>.绘制圆
//为了方便(弧度与角度的转换)计算和使用，可以将其封装成JavaScript函数(后面有推荐内容可看)
function getRads (degrees) { return (Math.PI * degrees) / 180; } //角度转弧度
function getDegrees (rads) { return (rads * 180) / Math.PI; } //弧度转角度
var gd = document.getElementById('c1').getContext('2d');
//语法:arc(圆心x, 圆心y, 半径, 起点角度(弧度), 终点角度(角度), 是否逆时针)
gd.arc(300,300,100,getRads(0),getRads(360),false); //绘圆
gd.stroke(); //描边
二.SVG
1.SVG介绍
可缩放矢量图形（Scalable Vector Graphics，SVG）是基于可扩展标记语言（XML），用于描述二维矢量图形的一种图形格式。SVG由W3C制定，是一个开放标准。
2.SVG画线
//1>.画直线(注意点:1.svg能够直接响应事件 2.x1,y1起点 , x2,y2终点)
//2>.画矩形[style="stroke:red(外部线条) ; fill:green(填充)"]
//3>.画圆(cx,cy:圆心 , r:半径)
//4>.画椭圆(cx,cy:圆心 ; rx:水平半径,ry:垂直半径)
//5>.使用path能够实现上面的所有效果(line,rect,circle,ellipse)
*1.实现line效果(M 起点坐标 ; L 画线路径,可以多点路径) //注意点:数值之间也可以使用,连接.
*2.实现rect效果(Z封闭空间)
*3.实现circle,ellipse效果
/*
path中d属性的解析:
M(x,y) 起始点
L(x,y) 线条位置,可以有很多线条
Z 封闭空间
A rx ry(半径) x-axis-rotation(旋转角度) large-arc-flag(大小弧标志0,1) sweep-flag(镜像标志:弧显示的位置 0左 1右) x y(终点)
*/
三.Canvas和SVG比美
没有完美的人,自然也没有完美的代码,有时候缺点可能是优点的触发点(又毒鸡汤了,不过确实如此)
Canvas | SVG|
----|------|----
位图(像素,放大失真) |矢量图(没单位,放大不失真)
依赖js | 脱离js
图形不能修改 | 图形可以修改
没有事件| 有事件
性能很高| 性能一般
适合:大型图表,游戏|适合:地图,交互频繁的图表
四.常用案例通过Canvas和SVG分别实现饼图
1.Canvas画饼
function getRads (degrees) { return (Math.PI * degrees) / 180; } //角度转弧度
function getDegrees (rads) { return (rads * 180) / Math.PI; } //弧度转角度
window.onload = function (){
var oC = document.getElementById('c1');
var oBtn = document.getElementById('btn1');
var gd = oC.getContext('2d');
function pie(startAng, endAng, color) {

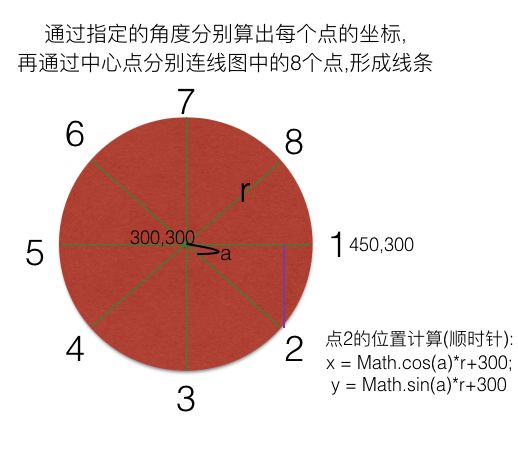

//#1.根据角度,画出线条
var x = Math.cos(getRads(startAng))*150+300;
var y = Math.sin(getRads(startAng))*150+300;
gd.beginPath();
gd.moveTo(300,300);
gd.lineTo(x,y);
gd.strokeStyle = 'cyan';
gd.stroke();
//#2.画弧
gd.arc(300,300,150,getRads(startAng),getRads(endAng),false);
//#3.闭合
gd.closePath();
gd.fillStyle = color;
gd.fill();
}
//原始数据
var arr = [1,1,1,1,1,1]; //每部分的值随便给
var aColor = ['red', 'blue', 'green', 'yellow', 'pink', 'purple']; //颜色随便给
//1.求和:(目的算出每个部分所占的等分,求得对应角度)
var sum = 0;
for(var i = 0;i2.SVG画饼
五.ECharts
1.ECharts介绍
ECharts，缩写来自Enterprise Charts，商业级数据图表，一个纯Javascript的图表库，可以流畅的运行在PC和移动设备上，兼容当前绝大部分浏览器（IE6/7/8/9 /10/11，chrome，firefox，Safari等），底层依赖轻量级的Canvas类库ZRender，提供直观，生动，可交互，可高度个性化定制的数据可视化图表。创新的拖拽重计算、数据视图、值域漫游等特性大大增强了用户体验，赋予了用户对数据进行挖掘、整合的能力。
支持折线图（区域图）、柱状图（条状图）、散点图（气泡图）、K线图、饼图（环形图）、雷达图（填充雷达 图）、和弦图、力导向布局图、地图、仪表盘、漏斗图、事件河流图等12类图表，同时提供标题，详情气泡、图例、值域、数据区域、时间轴、工具箱等7个可交 互组件，支持多图表、组件的联动和混搭展现。
2.ECharts使用
1>.饼图
1>.柱状图
var oDiv=document.getElementById('div1');
//1.初始化echarts对象
var charts=echarts.init(oDiv);
//2.数据写好
var data={
//1>.标题
title: {
text: '2016年产量'
},
//2>.x轴
xAxis: {
data: ['第1季度', '第2季度', '第3季度', '第4季度']
},
//3>.y轴
yAxis: {},
//4>.图例
legend: {},
//5>.数据
series: [
{
name: '产量',
type: 'bar',
data: [454334, 554433, 133221, 55666]
}
]
};
//3.数据扔进去
charts.setOption(data);
};
六.D3
虽然D3是强大的绘图库,用来做图表,貌似不能突出他的强悍,但是这儿讲解依然使用D3进行图表绘制,就忽略逼格的问题了~
1.D3介绍
D3可以将任意数据绑定到一个文档对象模型(DOM),然后应用数据驱动转换的文档。例如,您可以使用D3来生成一个HTML表从一个数字数组。或者,使用相同的数据创建一个交互式SVG条形图平滑过渡和交互。D3不是一个整体框架,旨在提供所有可能的功能。相反,D3解决了问题的症结所在:文档基于数据的有效处理。这避免了专有的表示和提供非凡的灵活性,暴露web标准的全部功能,如HTML、SVG和CSS。以最小的开销,D3非常快,支持大型数据集和动态行为交互和动画。D3的功能性风格允许代码重用通过收集不同的组件和插件。(牛逼吹得可以)
2.D3画饼
//D3使用过程中抓住:生成器 -> 数据 -> 结果,形成整体脉络即可,一步一步完成;
推荐阅读:
Canvas学习:绘制圆和圆弧
ECharts官网
D3中文手册
全部代码在这儿哦,点我点我;
