本着探究下iOS Crash捕获的目的，学习了下Crash捕获相关的Mach异常和signal信号处理，记录下相关内容，并提供对应的测试示例代码。Mach为XNU的微内核，Mach异常为最底层的内核级异常，在iOS系统中，底层Crash先触发Mach异常，然后再转换为对应的signal信号。
1. iOS Mach异常
1.1 XNU
Darwin是Mac OS和iOS的操作系统，而XNU是Darwin操作系统的内核部分。XNU是混合内核，兼具宏内核和微内核的特性，而Mach即为其微内核。

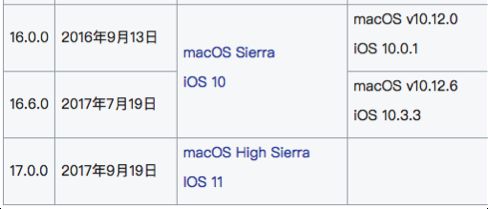

Darwin操作系统和MacOS、iOS系统版本号的对应如上图所示，Mac可执行下述命令查看Darwin版本号。
system_profiler SPSoftwareDataType
1.2 Mach
Mach:[mʌk]，操作系统微内核，是许多新操作系统的设计基础。
Mach微内核中有几个基础概念：
Tasks，拥有一组系统资源的对象，允许"thread"在其中执行。
Threads，执行的基本单位，拥有task的上下文，并共享其资源。
Ports，task之间通讯的一组受保护的消息队列；task可对任何port发送/接收数据。
Message，有类型的数据对象集合，只可以发送到port。
1.3 模拟Mach Message发送
Mach提供少量API，苹果文档介绍较少。
// 内核中创建一个消息队列，获取对应的port
mach_port_allocate();
// 授予task对port的指定权限
mach_port_insert_right();
// 通过设定参数：MACH_RSV_MSG/MACH_SEND_MSG用于接收/发送mach message
mach_msg();
下述代码模拟向Mach Port发送Message，接收Message后做处理：
首先调用createPortAndAddListener创建Mach Port；
调用sendMachPortMessage:向已创建的Mach Port发送消息；
执行结果示例：
2018-02-27 09:33:37.797435+0800 xxx[54456:5198921] create a port: 41731
2018-02-27 09:33:37.797697+0800 xxx[54456:5198921] Send a mach message: [100].
2018-02-27 09:33:37.797870+0800 xxx[54456:5199525] Receive a mach message:[100], remote_port: 0, local_port: 41731, exception code: 28672
示例代码：
// 创建Mach Port并监听消息
+ (mach_port_t)createPortAndAddListener {
mach_port_t server_port;
kern_return_t kr = mach_port_allocate(mach_task_self(), MACH_PORT_RIGHT_RECEIVE, &server_port);
assert(kr == KERN_SUCCESS);
NSLog(@"create a port: %d", server_port);
kr = mach_port_insert_right(mach_task_self(), server_port, server_port, MACH_MSG_TYPE_MAKE_SEND);
assert(kr == KERN_SUCCESS);
[self setMachPortListener:server_port];
return server_port;
}
+ (void)setMachPortListener:(mach_port_t)mach_port {
dispatch_async(dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0), ^{
mach_message mach_message;
mach_message.Head.msgh_size = 1024;
mach_message.Head.msgh_local_port = server_port;
mach_msg_return_t mr;
while (true) {
mr = mach_msg(&mach_message.Head,
MACH_RCV_MSG | MACH_RCV_LARGE,
0,
mach_message.Head.msgh_size,
mach_message.Head.msgh_local_port,
MACH_MSG_TIMEOUT_NONE,
MACH_PORT_NULL);
if (mr != MACH_MSG_SUCCESS && mr != MACH_RCV_TOO_LARGE) {
NSLog(@"error!");
}
mach_msg_id_t msg_id = mach_message.Head.msgh_id;
mach_port_t remote_port = mach_message.Head.msgh_remote_port;
mach_port_t local_port = mach_message.Head.msgh_local_port;
NSLog(@"Receive a mach message:[%d], remote_port: %d, local_port: %d, exception code: %d",
msg_id,
remote_port,
local_port,
mach_message.exception);
abort();
}
});
}
// 向指定Mach Port发送消息
+ (void)sendMachPortMessage:(mach_port_t)mach_port {
kern_return_t kr;
mach_msg_header_t header;
header.msgh_bits = MACH_MSGH_BITS(MACH_MSG_TYPE_COPY_SEND, 0);
header.msgh_size = sizeof(mach_msg_header_t);
header.msgh_remote_port = mach_port;
header.msgh_local_port = MACH_PORT_NULL;
header.msgh_id = 100;
NSLog(@"Send a mach message: [%d].", header.msgh_id);
kr = mach_msg(&header,
MACH_SEND_MSG,
header.msgh_size,
0,
MACH_PORT_NULL,
MACH_MSG_TIMEOUT_NONE,
MACH_PORT_NULL);
}
1.4 捕获Mach异常
task_set_exception_ports() 设置内核接收Mach异常消息的Port，替换为自定义的Port后，即可捕获程序执行过程中产生的异常消息。
执行结果示例：
2018-02-27 09:52:11.483076+0800 xxx[55018:5253531] create a port: 23299
2018-02-27 09:52:14.484272+0800 xxx[55018:5253531] ********** Make a [BAD MEM ACCESS] now. **********
2018-02-27 09:52:14.484477+0800 xxx[55018:5253611] Receive a mach message:[2405], remote_port: 23555, local_port: 23299, exception code: 1
示例代码：
+ (void)createAndSetExceptionPort {
mach_port_t server_port;
kern_return_t kr = mach_port_allocate(mach_task_self(), MACH_PORT_RIGHT_RECEIVE, &server_port);
assert(kr == KERN_SUCCESS);
NSLog(@"create a port: %d", server_port);
kr = mach_port_insert_right(mach_task_self(), server_port, server_port, MACH_MSG_TYPE_MAKE_SEND);
assert(kr == KERN_SUCCESS);
kr = task_set_exception_ports(mach_task_self(), EXC_MASK_BAD_ACCESS | EXC_MASK_CRASH, server_port, EXCEPTION_DEFAULT | MACH_EXCEPTION_CODES, THREAD_STATE_NONE);
[self setMachPortListener:server_port];
}
// 构造BAD MEM ACCESS Crash
- (void)makeCrash {
NSLog(@"********** Make a [BAD MEM ACCESS] now. **********");
*((int *)(0x1234)) = 122;
}
1.5 Runloop
Mach Port的应用不止于内核级别，在Cocoa Foundation和Core Foundation层同样有其应用，比如说：Runloop。

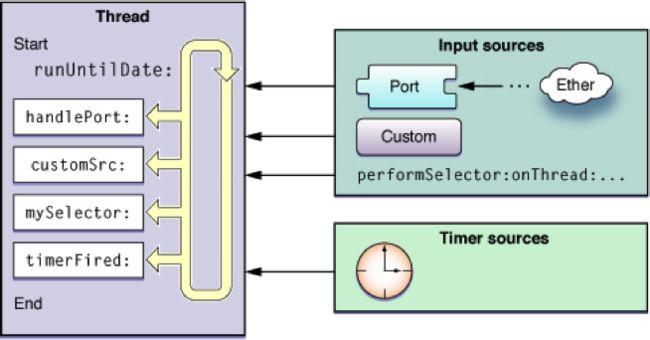

Runloop sources分两类：
1.Input sources
Port-Based sources
Custom Input sources
2.Timer sources
其中Port-Based sources即基于Mach Port，在Runloop中完成消息传递。
上述的Mach API为内核层透出接口，Cocoa Foundation和Core Foundation层分别封装了Mach Port的接口供调用，参考：Apple - Runloop Programming Guard，有详细的示例代码。
2. signal信号
signal是一种软中断信号，提供异步事件处理机制。signal是进程间相互传递信息的一种粗糙方法，使用场景：
进程终止相关；
终端交互；
编程错误或硬件错误相关，系统遇到不可恢复的错误时触发崩溃机制让程序退出，比如：除0、内存写入错误等。
这里我们主要考虑系统遇到不可恢复的错误时即Crash时，信号相关的应用。signal信号处理是UNIX操作系统机制，所以Android平台理论上也是使用的，可以基于signal来捕获Android Native Crash。
2.1 signal注册和处理
signal（）
#import;
注册signal handler；
调用成功时，会移除signo信号当前的操作，以handler指定的新信号处理程序替代；
信号处理函数返回void，因为没有地方给该函数返回。注册自定义信号处理函数，构造Crash后，发出信号并执行自定义信号处理逻辑。
【附】：Xcode Debug运行时，添加断点，在Crash触发前，执行pro hand -p true -s false SIGABRT命令。
(lldb) pro hand -p true -s false SIGABRT
NAME PASS STOP NOTIFY
=========== ===== ===== ======
SIGABRT true false true
2018-02-27 12:57:25.284651+0800 xxx[58061:5651844] ********** Make a 'NSRangeException' now. **********
2018-02-27 12:57:25.294945+0800 xxx[58061:5651844] *** Terminating app due to uncaught exception 'NSRangeException', reason: '*** -[__NSSingleObjectArrayI objectAtIndex:]: index 1 beyond bounds [0 .. 0]'
2018-02-27 12:57:25.888332+0800 xxx[58061:5651844] [signal handler] - handle signal: 6
示例代码：
// 设置自定义信号处理函数
+ (void)setSignalHandler {
signal(SIGABRT, test_signal_handler);
}
static void test_signal_handler(int signo) {
NSLog(@"[signal handler] - handle signal: %d", signo);
}
// 构造NSRangeException异常，触发SIGABRT信号发送
- (void)makeCrash {
NSLog(@"********** Make a 'NSRangeException' now. **********");
NSArray *array = @[ @"aaa" ];
}
2.2 LLDB Debugger
Xcode Debug模式运行App时，App进程signal被LLDB Debugger调试器捕获；需要使用LLDB调试命令，将指定signal处理抛到用户层处理，方便调试。
查看全部信号传递配置：
// process handle缩写
pro hand
修改指定信号传递配置：
// option:
// -P: PASS
// -S: STOP
// -N: NOTIFY
pro hand -option false 信号名
// 例：SIGABRT信号处理在LLDB不停止，可继续抛到用户层
pro hand -s false SIGABRT
2.3 可重入
向内核发送信号时，进程可能执行到代码的任意位置，例：进程在执行重要操作，中断后可能产生不一致状态，或进程正在处理另一信号。因此要确保信号处理程序只执行可重入操作：
写中断处理程序时，假定中断进程可能处于不可重入函数中。
慎重修改全局数据。
2.4 高级信号处理
signal()函数非常基础，只提供了最低限度的信号管理的标准。而sigaction()系统调用，提供更强大的信号管理能力。当信号处理程序运行时，可以用来阻塞特定信号的接收，也可以用来获取信号发送时各种操作系统和进程状态的信息。
示例代码：
// 设置自定义信号处理函数
+ (void)setSignalHandlerInAdvance {
struct sigaction act;
// 当sa_flags设为SA_SIGINFO时，设定sa_sigaction来指定信号处理函数
act.sa_flags = SA_SIGINFO;
act.sa_sigaction = test_signal_action_handler;
sigaction(SIGABRT, &act, NULL);
}
static void test_signal_action_handler(int signo, siginfo_t *si, void *ucontext) {
NSLog(@"[sigaction handler] - handle signal: %d", signo);
// handle siginfo_t
NSLog(@"siginfo: {\n si_signo: %d,\n si_errno: %d,\n si_code: %d,\n si_pid: %d,\n si_uid: %d,\n si_status: %d,\n si_value: %d\n }",
si->si_signo,
si->si_errno,
si->si_code,
si->si_pid,
si->si_uid,
si->si_status,
si->si_value.sival_int);
}
