【Android Drawable系列】- 多个Drawable

Android Drawable系列

本文要说明的是可以使用多个drawable的drawble资源标签。

Layer list

layer-list可以管理一组drawable的标签，每个drawable都按文件中的顺序绘制，也就是列表中的最后一个会绘制在顶部。在layer-list中每个drawable需要使用表示。

先来看看例子：

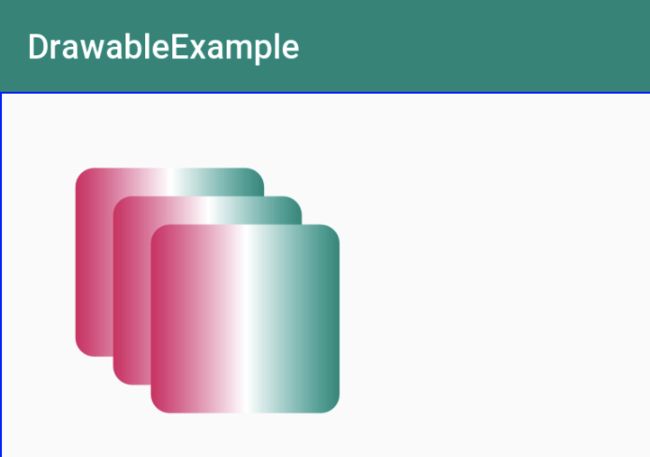

这是实际效果：

并没有什么属性，直接看看的属性

• android:drawable：属性不用多说了，就是drawable资源的引用
• android:id：可以为当前的设置资源id，可以通过LayerDrawable.findDrawableByLayerId()获取到对应的drawable对象
• android:left|top|right|bottom：则是对应当前drawable显示的各个对应边的距离
• android:gravity：item也是支持gravity的属性的

获取layer-list中的drawable代码如下：

final ImageView imageView = findViewById(R.id.image);
LayerDrawable drawable = (LayerDrawable) imageView.getDrawable();
Drawable layerDrawable1 = drawable.findDrawableByLayerId(R.id.layer_drawable_1);

另外，是支持双标签使用的，在之间也是可以是写drawable进行使用的，例如：

State list

使用不同的drawable来表示不同的状态，也就是我们平常使用的标签，配合标签组合使用。每个使用属性来表示所对应的状态，在状态变更时，会从上到下遍历的列表，会使用与当前状态匹配的第一个标签中的drawable，并不是最佳匹配。

首先看看selector有什么属性

• android:visiable：样式是否可见
• android:autoMirrored：
• android:constantSize：各个状态所显示的drawable大小是否相同，false表示不同，true表中所有的状态大小相同（以最大的为准）。默认为false
• android:variablePadding：表示drawable的内边距会根据状态的变化而变化，设置为true时，你必须为不同的状态配置layout，但是通常不建议这么做。选择false时，内边距保持一致，所有状态中最大的内边距。默认为false
• android:enterFadeDuration：表示样式淡入的时间，毫秒
• android:exitFadeDuration：表示样式淡出的时间，毫秒

再来看看都有什么状态，这是compileSdkVersion 28联想出来的代码提示

• android:state_accelerated：drawable硬件加速的状态
• android:state_activated：表示View或者parent被激活时设置为true
• android:state_active：当view或者drawable激活时为true
• android:state_checkable：表示是否可以选中
• android:state_drag_can_accept：表示是否可以drag或drop
• android:state_drag_hovered：表示可以drag或drop的对象，光标是否悬停在该位置
• android:state_checked：表示是否选中
• android:state_enabled：表示是否可用
• android:state_focused：表示非触摸模式下是否获得焦点
• android:state_hovered：表示光标是否悬停在该位置
• android:state_pressed：表示是否被按下
• android:state_selected：表示是否被选中
• android:state_window_focused：表示当前activity是否获得焦点显示在最前面

其中还是几个属性并没有找到具体是什么含义，也没有试出来

同样的，在使用时可以使用其他的drawable标签，还可以使animated-rotate、animated-selector、animation-list。

Level list

用于管理多个备用Drawable的drawable对象，使用setLevel()设置drawable的级别，根据设置的level显示符合在minLevel<= level <= maxLevel的的drawable。

item的属性

• android:drawable：Drawable对象
• android:maxLevel：level最大值，默认为0
• android:minLevel：level最小值，默认为0

需要在java代码中使用setLevel或者setImageLevel来改变level的值

如果所设置的level值，在的中找不到符合条件的将会显示成空白。显示的顺序是从上到下，符合minLevel<= level <= maxLevel条件的优先显示。

Transition drawable

TransitionDrawable是一个可以在两个drawable之间交叉淡出淡入的drawable对象。使用标签和标签，而标签不能超过两个。可以使用startTransition()开始变换也可以调用reverseTransition()还原.

具体java代码

ImageView imageView = findViewById(R.id.image);
TransitionDrawable drawable = (TransitionDrawable) imageView.getDrawable();
drawable.startTransition(300);
//drawable.reverseTransition(300);

的属性还支持android:id、android:left、android:top、android:right和android:bottom，用法和之前相同就不说了。

这是drawable资源文件的第三篇文章，到这里基础的就结束了，后续慢慢就开始做一些实际用法。
