calico+docker环境下网络分析

一、背景说明

    在docker+calico环境下，通过抓取数据包的方式简单分析的数据包走向

二、初始环境介绍

2.1 物理环境介绍

系统类型	IP	role	cpu	memory	hostname
CentOS 7.4.1708	172.16.91.195	master	4	2G	master
CentOS 7.4.1708	172.16.91.196	worker	2	1G	slave1
CentOS 7.4.1708	172.16.91.197	worker	2	1G	slave2

2.2 运行服务介绍

1. docker 版本介绍

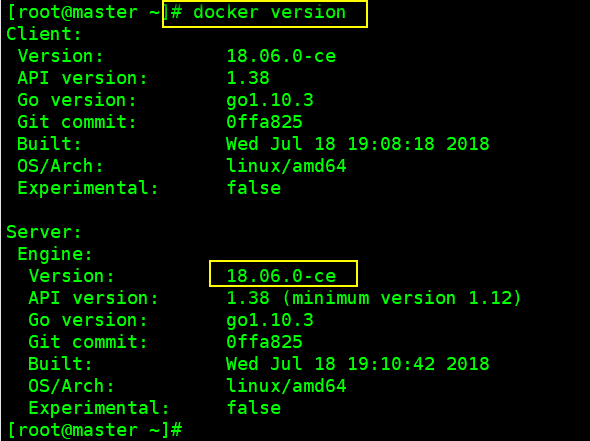

   docker版本

2. calico 版本介绍




   calico版本

3. etcd 版本介绍




   etcd版本

2.3 当前实例运行情况介绍

master节点

slave1节点

slave2节点

2.4 准备测试镜像

1. 创建Dockerfile

   vim Dockerfile

   FROM nginx
   RUN apt-get update
   RUN apt-get install -y iputils-ping iproute2 wget


2. 构建镜像

   docker build -t mybusybox .


2.5 测试工具

tcpdump
进行抓包

三、单节点容器流量走向分析

3.1 测试准备阶段

1. 创建calico网络net1、net2

   docker network create --driver calico --ipam-driver calico-ipam net1
   docker network create --driver calico --ipam-driver calico-ipam net2




   create net1

2. 查看net1的默认策略

   calicoctl get profile net1 -oyaml




   net1 profile

3. calico采用的模式




   calico网络采用的网络模式

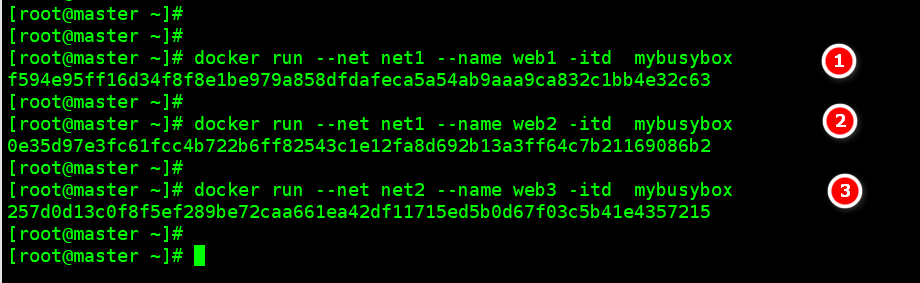

4. 创建容器

   docker run --net net1 --name web1 -itd  mybusybox
   docker run --net net1 --name web2 -itd  mybusybox
   docker run --net net2 --name web3 -itd  mybusybox




   create container web1, web2, web3

3.2 新生成的网卡说明

1. 查看master节点路由信息

   ip r s




   master节点




   web1容器
2. 新生成的网卡calif51b85e3399跟容器中的网卡的关系



   master新生成的网卡跟web1网卡之间的关系
3. 删除直连路由？



   删掉直连路由

3.3 测试阶段

3.3.1 同一个calico网络内的容器通信测试

物理机跟容器之间的通信，是如何完成的？

3.3.1.1 master节点 ping web1？

1. 数据包流向图




   数据包流向图

2. master ping web1

   ping 172.20.219.82


3. 删除web1的直连路由

   route del -host 172.20.219.82 dev calif51b85e3399


4. ens33网卡，calif51b85e3399网卡 抓包

   tcpdump -nn -i ens33 icmp and dst
   tcpdump -nn -i calif51b85e3399 icmp




   master ping web1




   tcpdump

5. 总结：

   • 从物理机直接访问本节点上的容器，不会走物理机的网卡eth0或者ens33
   • 直接发到容器的网卡

3.3.2 同一节点上，容器之间的通信，是如何完成的？

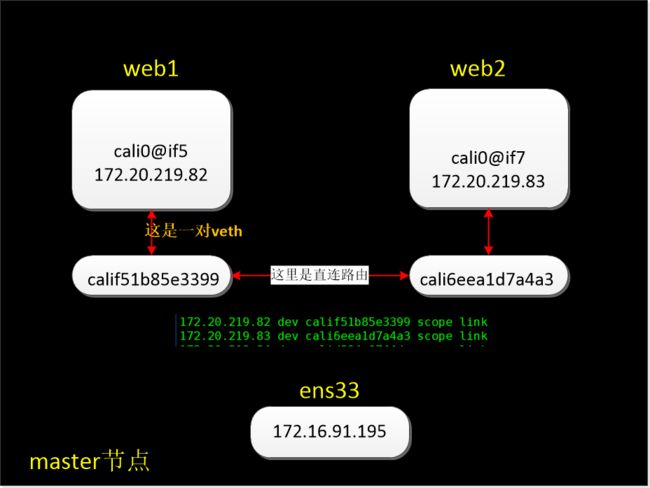

1. 数据包流向图




   数据包流向图

2. web1 ping web2




   ping命令
   • 如果数据包的方向是，web1容器 ping web2容器的话，用的是
     172.20.219.83 dev cali6eea1d7a4a3 scope link
   • 如果数据包的方向是，web2容器 ping web1容器的话，用的是
     172.20.219.82 dev calif51b85e3399 scope link
   • 如果ping不通的话，可以查看对应的路由是否存在

3.3.3 不同calico网络间的容器通信测试

1. web1 ping web3



   不同Calico网络间容器通信

四、跨节点容器流量走向分析

4.1 在slave1节点上，创建一容器b-web1

1. 创建容器b-web1(slave1节点操作)

   docker run --net net1 --name b-web1 -itd mybusybox




   create b-web1 container
2. 查看slave1节点上路由、网卡信息(slave1节点操作)

   ip r s
   ip a s




   路由，网卡信息
3. 查看容器b-web1的网卡信息(slave1节点操作)

   docker exec -it b-web1 ip a s




   b-web1网卡信息

4.2 物理机master节点 ping b-web1

1. 数据包流向图




   数据包流向图

2. 登陆到master节点上(master节点操作)

   ping 172.20.140.193




   物理机ping容器b-web1




   物理机ping容器b-web1

4.3 b-web1 ping web1(master节点操作)

1. 数据包流向图



   数据包流向图
2. web1 ping b-web1

   docker exec -it web1 ping -c 2 b-web1


• master节点 上 进行抓包



  web1 ping b-web1

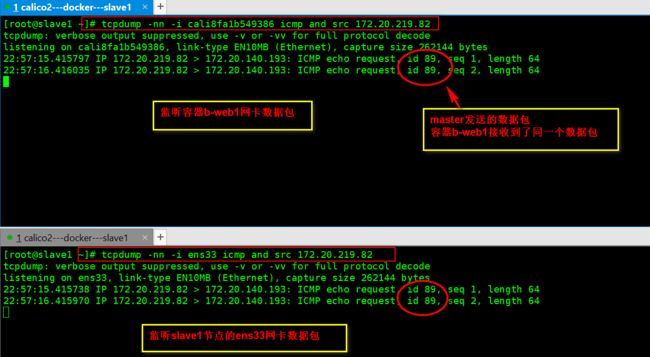

• slave1节点 上 进行抓包



  web1 ping b-web1

4.4 总结：

• 默认情况下，其他节点物理IP不能访问本节点上的容器
• 不同节点上的容器的IP是唯一的，对方可以看的到，不用进行NAT转换，从抓包中可以看出来，ip并没有进行变化。
