干货｜多组动态图帮你了解塑料件内螺纹出模方式

带螺纹的塑料件很常见，像矿泉水瓶盖，牙膏盖等等。

图片发自App

螺纹塑料件的出模方式有点特殊，外螺纹简单，此处不再赘述，本文针对内螺纹进行讨论。

带螺纹塑件的顶出方式可分为四种：

1.强制脱螺纹；

2.手动脱模（也称活动螺纹型芯与螺纹型环带出脱模）；

3.机动脱模（也称塑件或模具的螺纹部分回转脱模）；

4.瓣合脱模

---

---

1.强制脱螺纹

这种结构模具最简单，但是相关产品必须满足3个条件：

（1）产品材料弹性好（像聚乙烯、聚丙烯）；或模具型芯材料弹性好（像硅橡胶螺纹型芯，但模具寿命短，只能生产小批量）

（2）产品要求精度不高；

（3）螺纹形状简单。

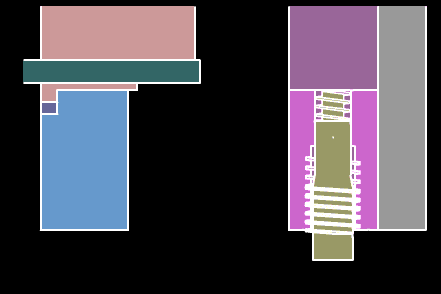

螺纹强脱模具图:

图片发自App

---

---

2.手动脱模（也称活动螺纹型芯与螺纹型环带出脱模）

这种脱模方式，就是将螺纹部分做成活动型芯或型环，随塑件一起脱模，然后再人工或者使用其他设备旋出螺纹镶件。

优点：模具结构简单

缺点：

（1）需要准备多个螺纹型芯

（2）需要预热设备

（3）需要模外取芯设备

（4）人工成本高，效率低

示意图如下：

图片发自App

---

---

3.机动脱模（也称塑件或模具的螺纹部分回转脱模）

按驱动的动力分为人工驱动、开模运动、电驱动、液压缸或气缸驱动、液压马达等多种方式。

这里重点分享两种

（1）马达

（2）开模运动+齿条

---

（1）马达:

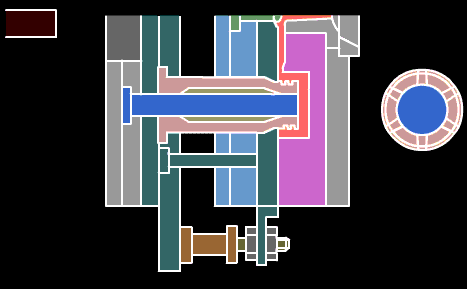

马达脱螺纹模具图：

图片发自App

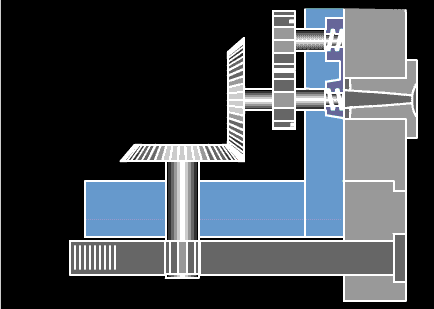

侧面螺纹，马达脱机构图：

图片发自App

---

（2）开模运动+齿条

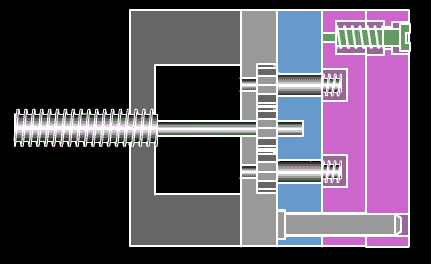

齿条脱螺纹机构模具图：

图片发自App

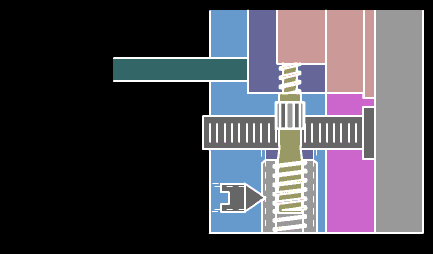

利用开合模脱侧螺纹机构模具：

图片发自App

---

4.瓣合脱模

利用瓣合型芯进行螺纹脱模。

优点：结构简单

缺点：

（1）螺纹精度不高；

（2）在瓣合部分存在分型面，容易产生飞边。

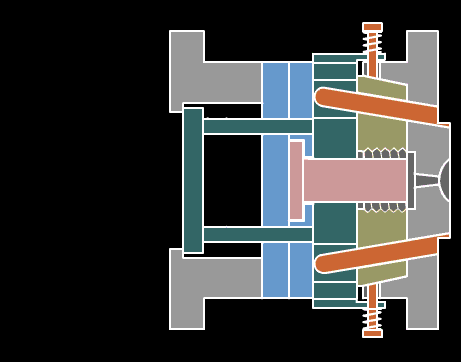

哈夫式脱螺纹加推板机构顶出模具：

图片发自App

爆炸式加推板成型模具图：

图片发自App

---

---

课后提升思考题

看了这么多清晰的模具动态图，你肯定以为学得七七八八了，但是实际开发永远比理论复杂很多。

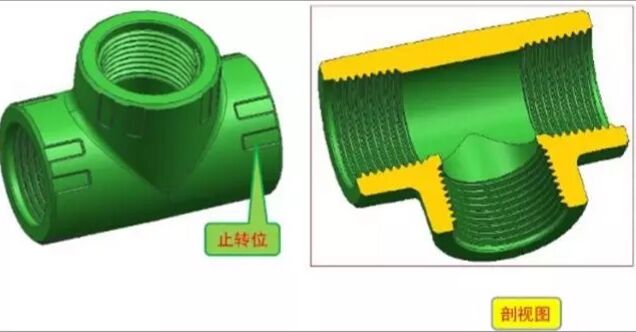

下图是三通道螺纹件，它又是如何出模的呢？

图片发自App
