MFC之自绘控件



在描绘MFC界面时，MFC自带的控件样式是绝对不满足界面的需求的。

所以我们就要在MFC自带控件基础上对控件样式进行重绘。

在采用自绘前界面样式



采用自绘后界面样式



是不是自绘控件后看起来正常了很多？

自绘控件的步骤：

我们以做一个关闭按钮为例

1. 先创建一个MFC类继承自CButton。
2. 给这个类添加 一个虚函数DrawItem()，一个虚函数PreSubclassWindow()和 一个afx BOOL OnEraseBkgnd()函数（一般以afx开头的函数都会在消息映射里面有一条映射）
3. DrawItem()是控件的自绘处理函数，在这个函数中可以对控件的样式进行描绘。

   附一段代码为例：

    1 void CDhsButton::DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)

    2 {

    3     CDC* pDC= CDC::FromHandle(lpDrawItemStruct->hDC);

    4     CRect rect = &lpDrawItemStruct->rcItem;

    5     UINT uID = lpDrawItemStruct->CtlID;

    6

    7     Graphics g(pDC->m_hDC);

    8     g.SetSmoothingMode(SmoothingModeHighQuality);

    9

   10

   11     if (::GetWindowLong(m_hWnd, GWL_STYLE) & WS_DISABLED)

   12     {

   13         if (m_pImageDisable != NULL)

   14             g.DrawImage(m_pImageDisable, 0, 0, rect.Width(), rect.Height());

   15         else

   16             g.DrawImage(m_pImageNormal, 0, 0, rect.Width(), rect.Height());

   17     }

   18     else if (m_nMouseState == Down)

   19     {

   20         if (m_pImageOver != NULL)

   21             g.DrawImage(m_pImageOver, 0, 0, rect.Width(), rect.Height());

   22         else

   23             g.DrawImage(m_pImageNormal, 0, 0, rect.Width(), rect.Height());

   24     }

   25     else if (m_bSelected)

   26     {

   27         if (m_pImageSelected != NULL)

   28             g.DrawImage(m_pImageSelected, 0, 0, rect.Width(), rect.Height());

   29         else

   30             g.DrawImage(m_pImageNormal, 0, 0, rect.Width(), rect.Height());

   31     }

   32     else

   33     {

   34         g.DrawImage(m_pImageNormal, 0, 0, rect.Width(), rect.Height());

   35     }

   36

   37     if (!m_strCaption.IsEmpty())

   38     {

   39         rect.left += 5;

   40

   41         if (::GetWindowLong(m_hWnd, GWL_STYLE) & WS_DISABLED)

   42         {

   43             PublicFun::GDIDrawText(pDC, m_strCaption, rect, m_pFont, RGB(120, 120, 120), FALSE, TRUE);

   44         }

   45         else if (m_bSelected)

   46         {

   47             PublicFun::GDIDrawText(pDC, m_strCaption, rect, m_pFont, RGB(0, 0, 0), FALSE, TRUE);

   48         }

   49         else if (m_nMouseState == Over)

   50         {

   51             PublicFun::GDIDrawText(pDC, m_strCaption, rect, m_pFont, RGB(0, 0, 0), FALSE, TRUE);

   52         }

   53         else

   54         {

   55             PublicFun::GDIDrawText(pDC, m_strCaption, rect, m_pFont, RGB(0, 0, 0), FALSE, TRUE);

   56         }

   57     }

   58

   59     ReleaseDC(pDC);

   60 }



4. 添加OnEraseBkgnd()函数代码，一般都是固定的

   BOOL CDhsButton::OnEraseBkgnd(CDC* pDC)

   {



       return TRUE;



   }







5. 添加虚函数PreSubclassWindow函数代码（PreSubclassWindow函数实际上是在CWnd::CeateEx方法中的 AfxHookWindowCreate(this)方法中实现的，AfxHookWindowCreate作用是设置钩子函数，所以你如果想在创建窗口之前将窗口与自己的派生类进行关联，这时候建立前的处理就要在PreSubclassWindow中写。)

   具体来说，

• 如果你定义一个窗口(如CButton派生类CMyButton)，然后使用对话框数据交换比如通过DDX将一个按钮与自己的派生类对象关联，这时候，一些"建立前"的处理就应该写在"PreSubclassWindow"中。
• 如果你用的不是"对话框数据关联",而是在OnInitDialg中自己创建.这时候，一些"建立前"的处理就应该写在   "PreCreateWindow"中。）

在PreSubclassWindow函数中，设置ModifyStyle(0, BS_OWNERDRAW);
代码如下



1 void CDhsButton::PreSubclassWindow()

2 {

3     ModifyStyle(0, BS_OWNERDRAW);

4

5     CButton::PreSubclassWindow();

6 }



使用BS_OWNERDRAW属性 是要求创建CButton的继承类，并在其中重载DrawItem方法才可以。你要是不想改变Button的外观不要用这个属性。

意思就是如果你要重载派生类按钮中的DrawItem方法，必须要设置了BS_OWNERDRAW 才能重载

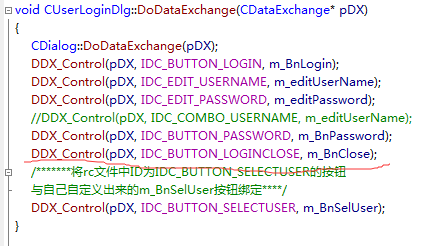

6.因为是通过DDX关联的方式，所以在使用上，要用DoDataExchange方法将派生类与资源中的按钮进行关联。

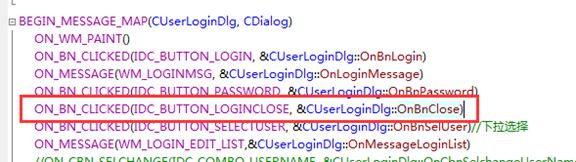

　　7.添加按钮事件：
