AWS VPC 配置指南 (进阶篇)-三层架构VPC设计

通过上一篇blog，相比大家已经对AWS VPC有了一定的了解了。

实验包括：

1. 创建一个VPC（Virtual Private Cloud）
2. 创建公有子网和私有子网

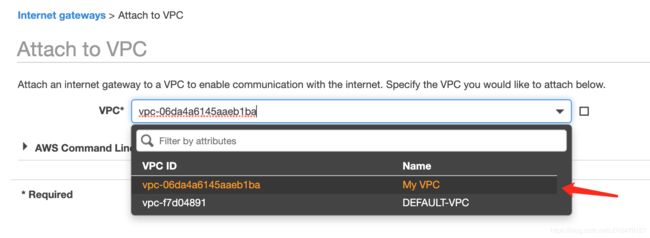

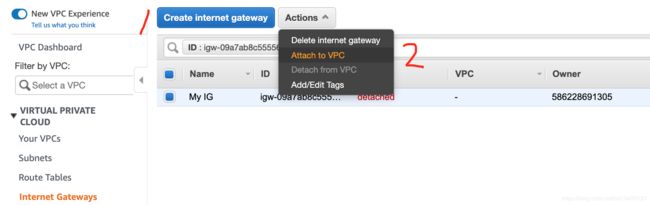

3. 创建Internet网关
4. 创建路由表并添加路由
5. 创建web服务器的安全组
6. 创建数据库的安全组
7. 部署web服务器和数据库
8. 配置应用连接数据库

Task1：创建一个VPC

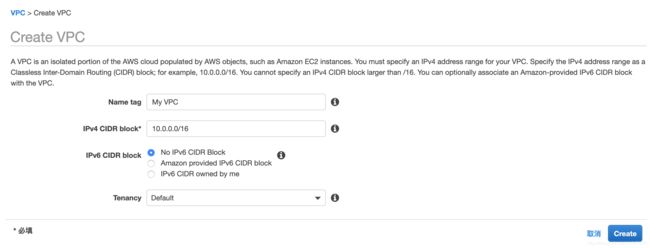

左侧导航栏进入Your VPCs 选择Create VPC：

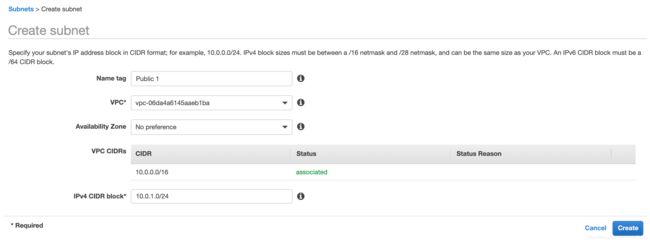

Task2：创建一个公有子网

配置如下，选择VPC的时候要注意选择我们刚刚创建过的My VPC. 建议你手动选择一个Availablity Zone,然后后面都按照这个可用区去选择。因为跨可用区之间会有流量费用产生，如果你要做的是跨可用区的高可用应用，一定不要将做高可用的子网置放到一个可用区中。

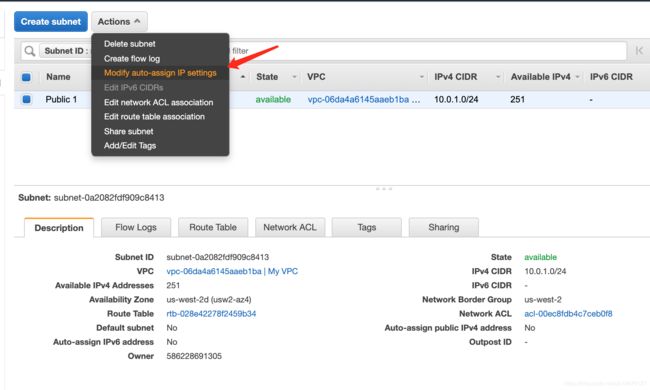

创建成功后进入Subnet进行详细的配置：

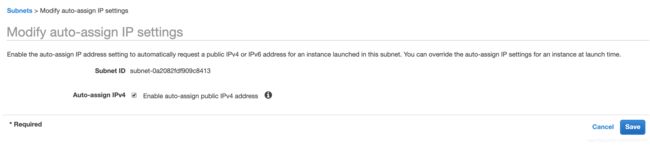

自动获取IPv4地址的IP

Task3：同样的方法创建公有子网2，Public 2

CIDR为：10.0.2.0/24

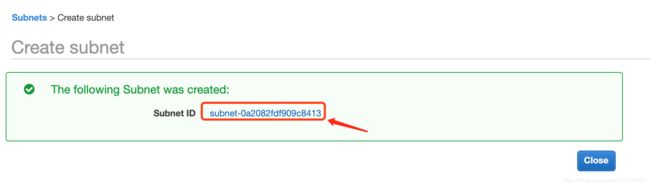

回到Subnet中能够看到我们刚刚创建好的子网并且在一个VPC中：

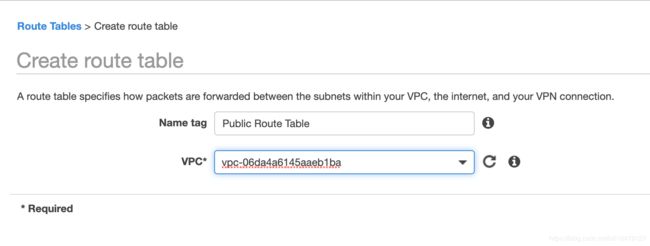

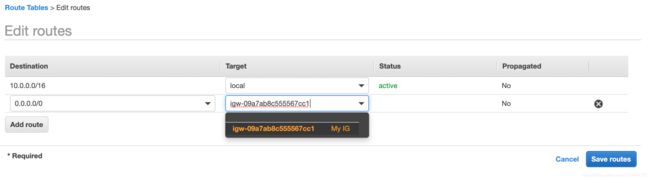

Task4：创建路由表添加路由并关联子网

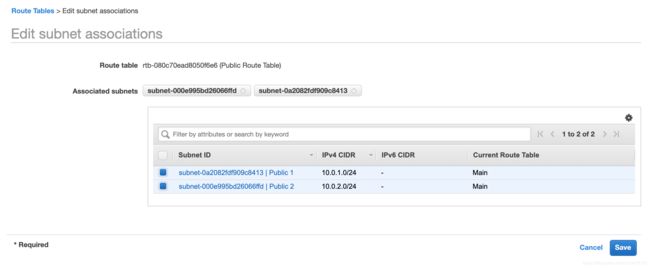

一个子网只能关联一个路由表，但一个路由表可以被多个不同的子网关联。

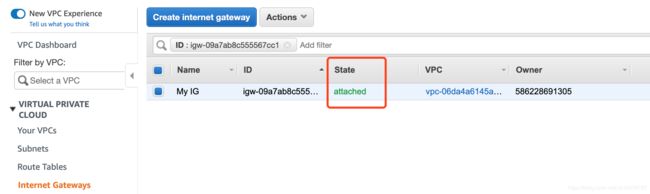

这样这两个公有子网就可以通过IGW来访问Internet了。

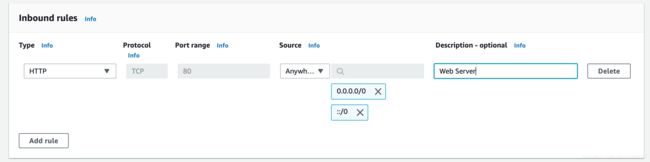

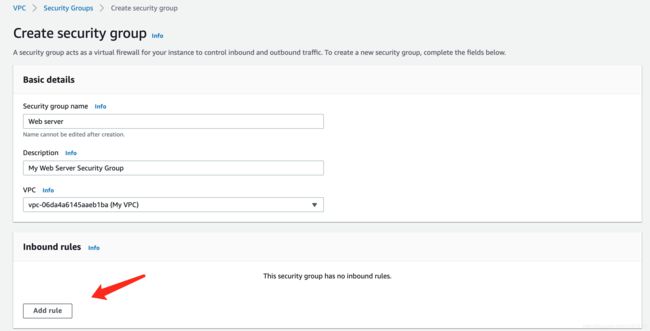

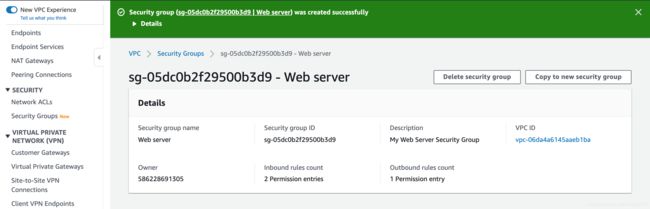

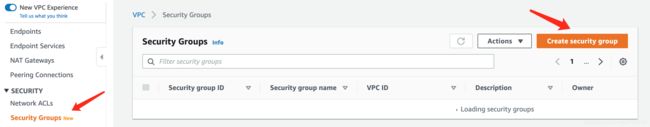

Task5：创建web服务器的安全组

Task6：在公有子网中创建Web服务器

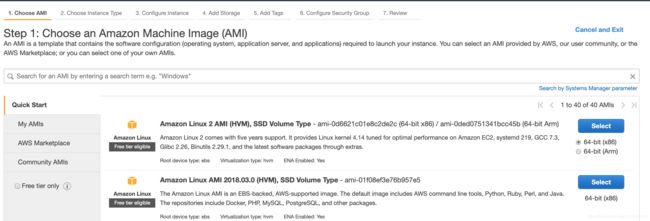

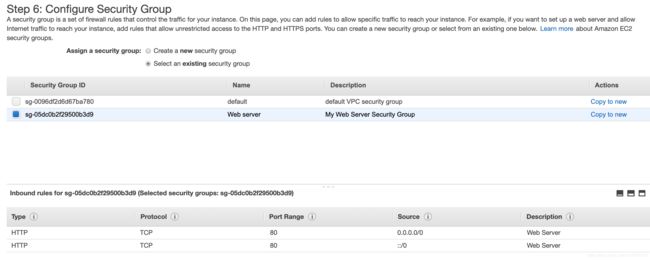

然后创建一台EC2作为Web Server，这个我在这里就不再赘述了，注意选择我们创建的VPC和公有子网：

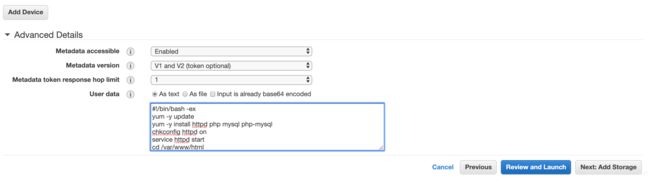

在User Data中copy以下脚本：

#!/bin/bash -ex yum -y update yum -y install httpd php mysql php-mysql chkconfig httpd on service httpd start cd /var/www/html wget https://s3-us-west-2.amazonaws.com/us-west-2-aws-training/awsu-spl/spl-13/scripts/app.tgz tar xvfz app.tgz chown apache:root /var/www/html/rds.conf.php

我们直接访问EC2的Public DNS：

Task7：为数据库创建私有子网

这里我们要注意的是，数据库的高可用必须是置放到不同可用区的，所以在创建私有子网的时候，我们将子网创建在不同的可用区。
如果你创建在了同一个可用区中，在创建RDS子网的时候会报错。

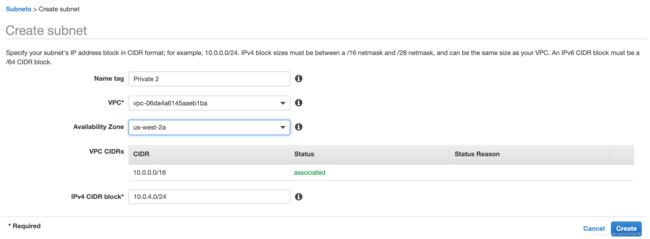

创建两个私有子网如下（另外一个不再赘述）

创建完成后注意它们所在可用区的位置，要不同：

Task8：为数据库创建安全组

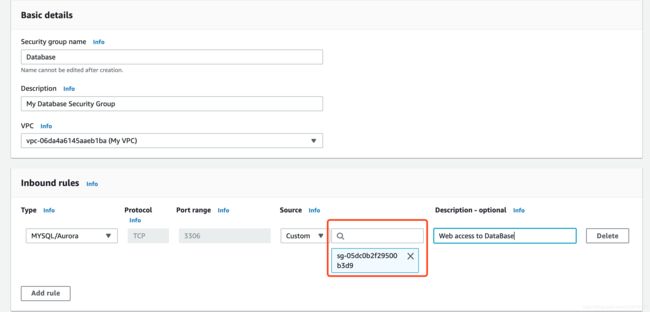

安全组与创建Web Server的安全组相同，只不过是规则不同，
这里我们只允许WebServer可以通过3306端口访问数据库。

Task9：创建数据库子网组

进入到RDS服务的Console，在左侧的导航栏选择Subnet Group子网组。
给子网组命令：My DBSG
描述：My DataBase Subnet Group
VPC：My VPC（我们创建的VPC）

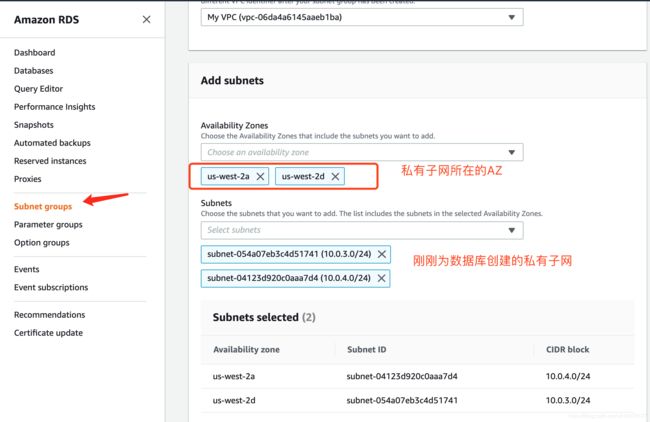

然后添加子网，我们新建的两个私有子网添加进去，并创建：

Task10：创建RDS数据库

需要注意两点：

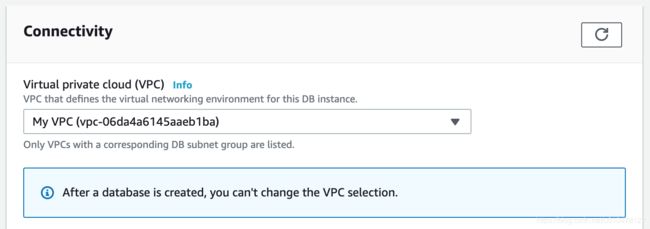

1.VPC选择我们创建的

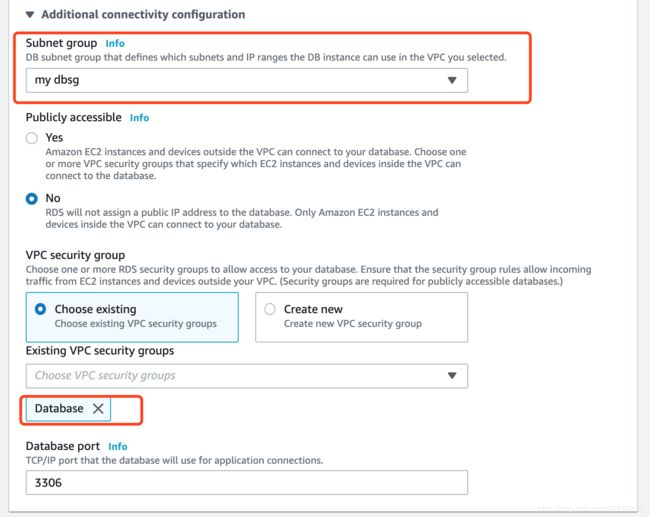

2.连接配置中选择刚刚创建的RDS子网组和Database安全组。

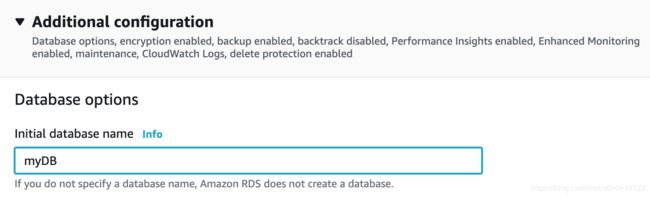

3.设置一个初始库为myDB，后面测试用

Task11：测试通过web应用访问数据库

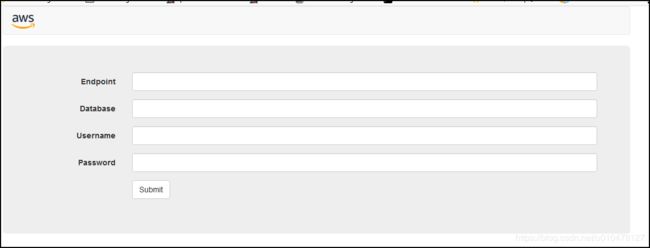

登录WebServer并填写我们之前配置的信息：

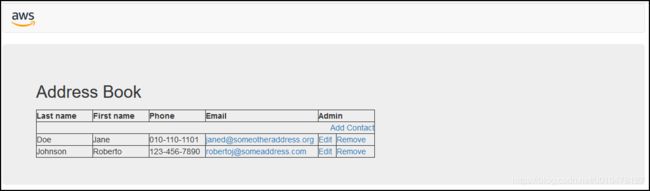

成功后如下图所示：
