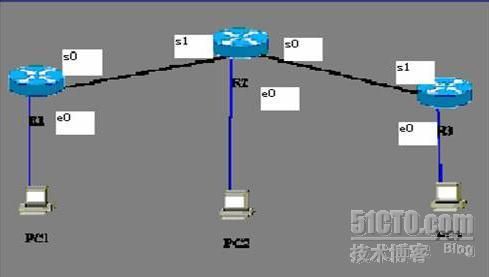

静态路由、缺省路由的配制_第1张图片
R1  E0:192.168.3.1     S0:192.168.1.1
R2  E0:192.168.4.1     S1:192.168.1.2    S0:192.168.2.1
R3  E0:192.168.5.1     S1:192.168.2.2







Router>enable
Router#conf  t
Router(config)#host R1
R1 (config)#interface  Ethernet 0
R1(config-if)#ip  address   192.168.3.1  255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#int s0                                     进入s0端口
R1(config-if)#ip address  192.168.1.1  255.255.255.0      添加s0口的IP
R1(config-if)#clock rate 64000                          设置时钟
R1(config-if)#no  shutdown                              打开s0口
R1(config-if)#exit
R1(config)#ip route  0.0.0.0  0.0.0.0    192.168.1.2   添加缺省路由



Router>en
Router#conf  t
Router(config)#host R2
R2(config)#int e0                                     进入e0端口
R2 (config-if)#ip add 192.168.4.1  255.255.255.0          添加e0口的IP
R2 (config-if)#no shutdown                            打开e0口
R2 (config-if)#exit
R2 (config)#int s1                                     进入s1端口
R2 (config-if)#ip address  192.168.1.2  255.255.255.0      添加s1口的IP
R2 (config-if)#no shutdown                             打开s1口t
R2 (config-if)#exit
R2 (config)#int s0
R2 (config-if)#ip address  192.168.2.1  255.255.255.0
R2 (config-if)#clock rate 64000
R2 (config-if)#band64
R2 (config-if)#no shutdown
R2 (config)# ip route  192.168.3.0   255.255.255.0   192.168.1.1   添加静态路由
R2 (config)# ip route  192.168.5.0   255.255.255.0   192.168.2.2   添加静态路由




Router>en
Router#conf t
Router(config)#host R3
R3(config)#int e0                                              进入e0端口
R3 (config-if)#ip address       192.168.5.1  255.255.255.0          添加e0口的IP
R3 (config-if)#no shutdown                                     打开e0口
R3 (config-if)#exit
R3 (config)#int s1                                             进入s1端口
R3 (config-if)#ip address       192.168.2.2  255.255.255.0          添加s1口的IP
R3 (config-if)#no shutdown                                      打开s1口t
R3 (config-if)#exit
R3 (config)#ip route   0.0.0.0   0.0.0.0    192.168.2.1             添加缺省路由
