本文是利用Visual Studio2017对STK11.4进行二次开发，建立一个WinForm程序，把STK的三维控件和二维控件添加到程序之中，并新建一个STK的空场景。STK11.4只有64位版本，没有32位版本。

一、先决条件

• STK11.4版及包含二次开发的License
• Visual Studio 2017

二、操作步骤

1、新建程序

在Visual Studio 2017中新建一个WinForm程序，命名为CSharpSTK

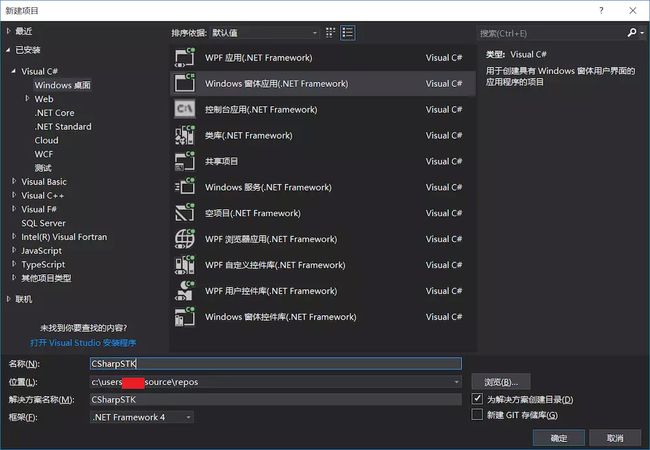

新建WinForm程序

2、添加引用

为项目添加两个引用

AGI.STKX.Interop.dll
AGI.STKX.Controls.Interop.dll

如果STK是安装在默认目录上，那么这两个引用的目录是C:\Program Files\AGI\STK 11\bin\Primary Interop Assemblies

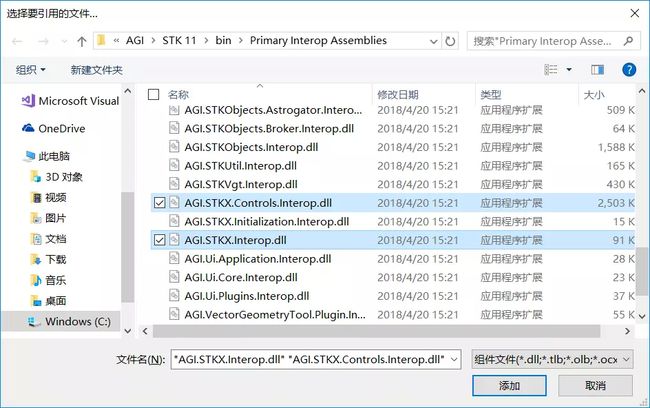

添加引用



3、STK控件添加至工具箱

将STK控件添加至WinForm的工具箱
先在工具箱上新建一个名为“agi”的选项卡，再在这个选项卡上添加项。
在“选择工具箱项”中，浏览打开AGI.STKX.Controls.Interop.dll文件，目录是C:\Program Files\AGI\STK 11\bin\Primary Interop Assemblies

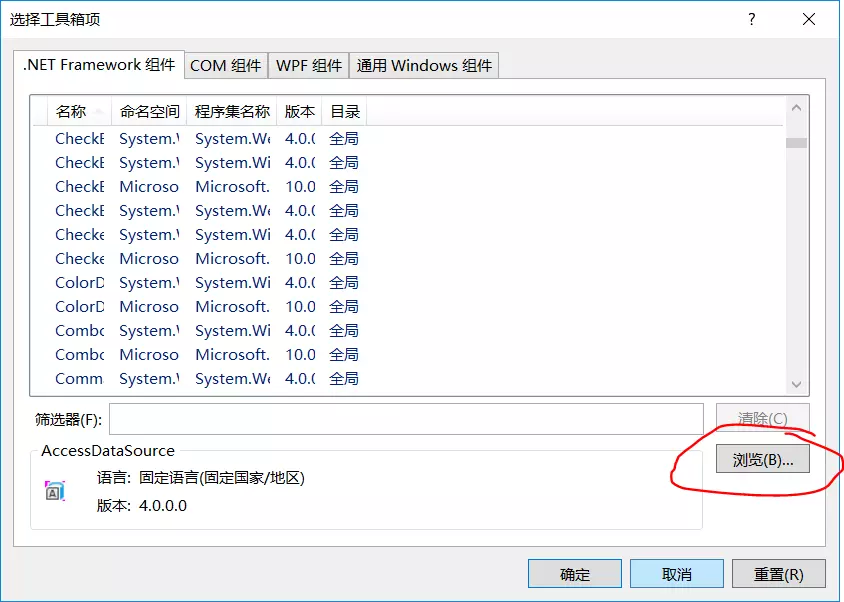

选择工具箱项

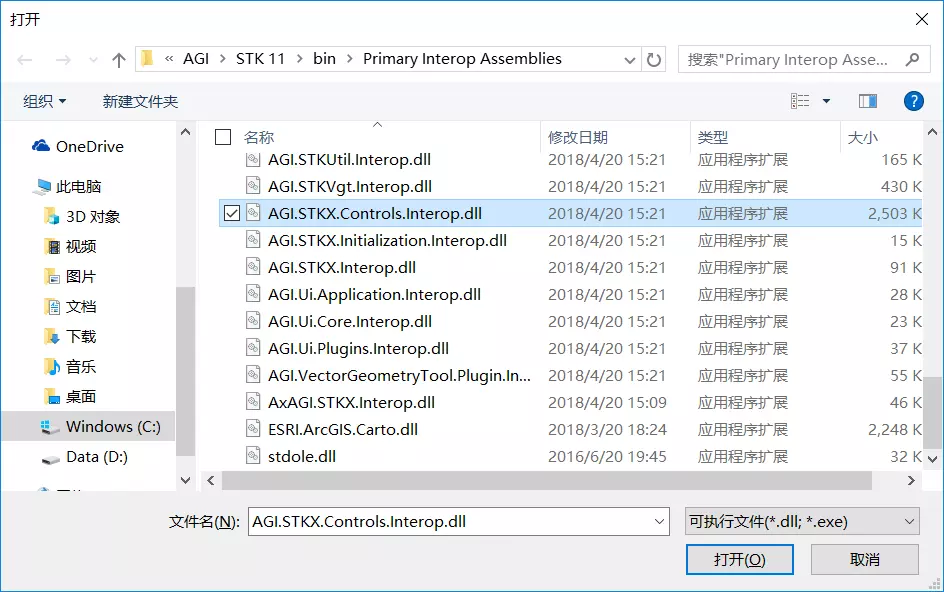

选择AGI.STKX.Controls.Interop.dll

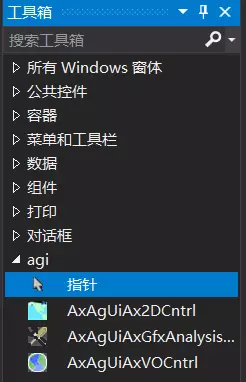

添加STK控件之后的工具箱



4、向程序窗体中添加STK控件

向Form1窗体中，添加一个AxAgUiAx2DCntrl控件（二维）、一个AxAgUiAxVOCntrl控件（三维）和一个按钮控件

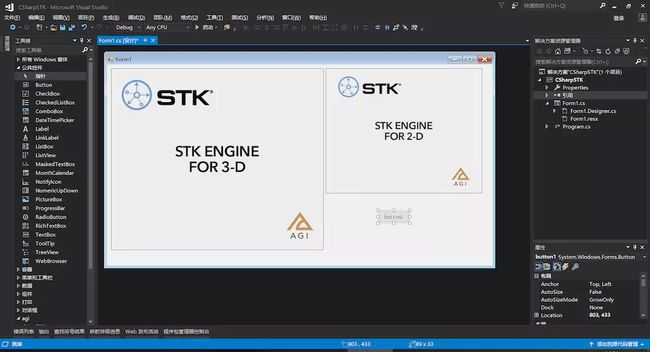

界面设计



5、修改嵌入互操作类型

将引用AGI.STKX.Interop的“嵌入互操作类型”设置为“False”

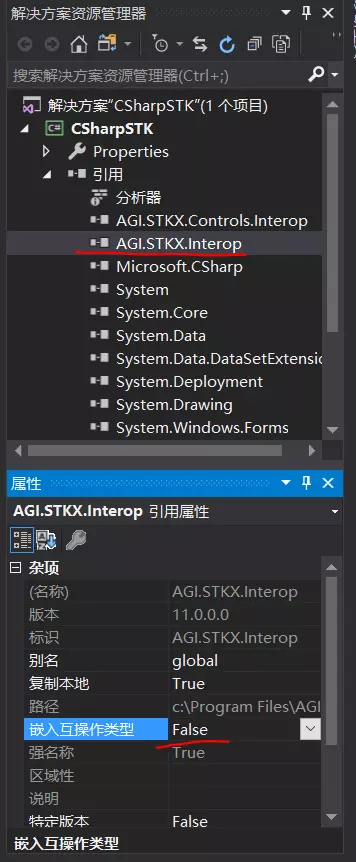

修改嵌入互操作类型



6、添加代码

在Form1的窗体设计器中，双击按钮“button1”，进入按钮的Click事件代码，添加如下代码：

this.axAgUiAx2DCntrl1.Application.ExecuteCommand("New / Scenario Test");

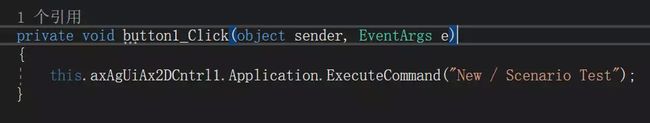

为button1添加Click事件代码

7、编译并运行程序

在运行的程序界面中，点击“button1”按钮，等待片刻，STK的三维和二维就能显示出来。

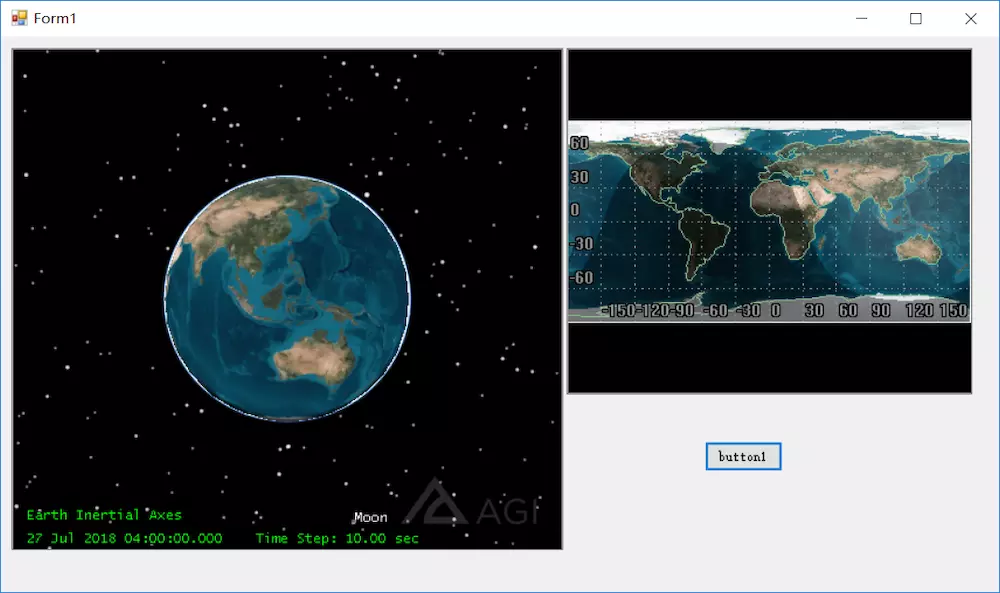

运行结果
