拓扑试验划分简单的静态VLAN

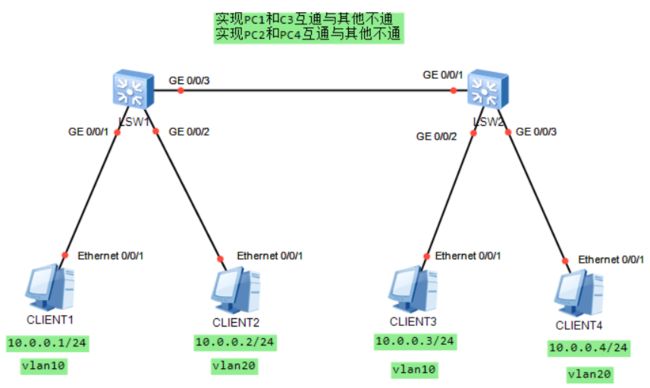

拓扑图

说明：

把交换机连接到PC机的网口类型设置成为access

把交换机与交换机之间的网口类型设置成为truck

然后再给交换机每一个接口划分VLAN



操作如下：

交换机LSW1的配置：

进入输入模式

#sys

更改名称

#sysname SW1

添加VLAN

单个添加

#vlan 10

#vlan 20

一块添加:

#vlan batch 10 20

多个一起添加（添加10到20的VLAN）

#vlan batch 10 to 20



进入0/0/1这个网口

#interface GigabitEthernet 0/0/1

设置这个接口的网络类型为access

#port link-type access

设置VLAN

#port default vlan 10

显示接口所有信息

#display this

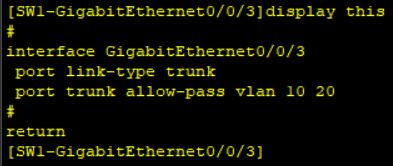

设置这个接口的网络类型为trunk

#port link-type trunk

设置允许那个VLAN通过trunk

#port trunk allow-pass vlan 10 20
