低气温下，如何保证封边质量？

       一下雪，西安就变成了长安；

       一下雪，北京就变成了北平；

       一下雪，苏州就变成了姑苏；

       一下雪，南京就变成了金陵；

       一下雪，洛阳就变成了东都。

       前段时间，全国各地都飘起了2016年的第一场雪，在大家都欢呼雀跃欣喜若狂的时候，板式家具厂的老板却很头疼。寒冷的天气带给他们的除了银装素裹的美景外，还有让他们措手不及的问题：许多设备因为不适应环境温度变化而屡出故障。

       板式家具加工的基本工序为开料、封边和钻孔，而封边又是最能体现家具品质的一道工序。随着冷空气的来袭，封边需要注意哪些问题呢？本文就低气温下板式家具封边遇到的问题提供解决方案，以飨读者。

       目前市场上最常见的封边机都是热熔胶型。封边热熔胶是一类专用于人造板材粘贴的胶粘剂，它是一种环保型、无溶剂的热塑性胶。当加热到一定温度时，热熔胶即由固态转变为熔融状态，被涂布到人造板基材或封边材料上之后，就会冷却变成固态，从而将封边材料与基材紧紧地粘合在一起。

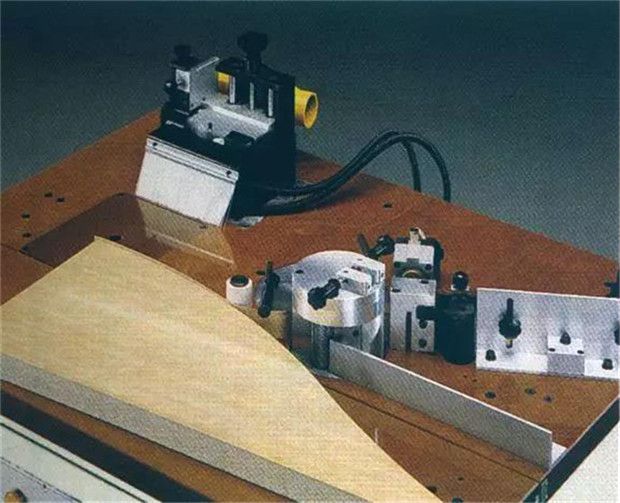

涂胶装置

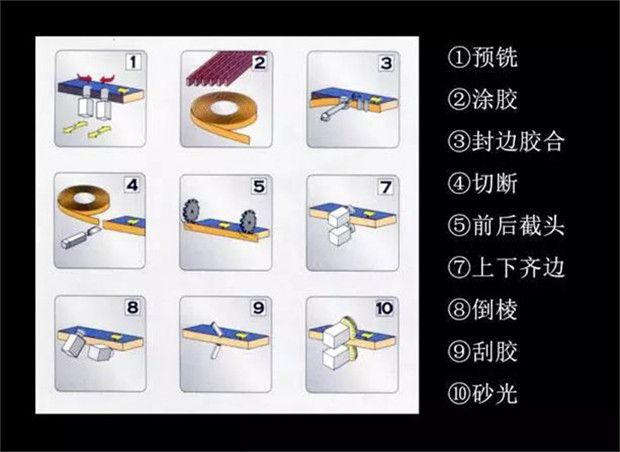

封边机加工工序

       这种粘合受环境条件的影响较大，随着冬季的到来，气温不断降低，封边的时候经常会遇到如下问题：

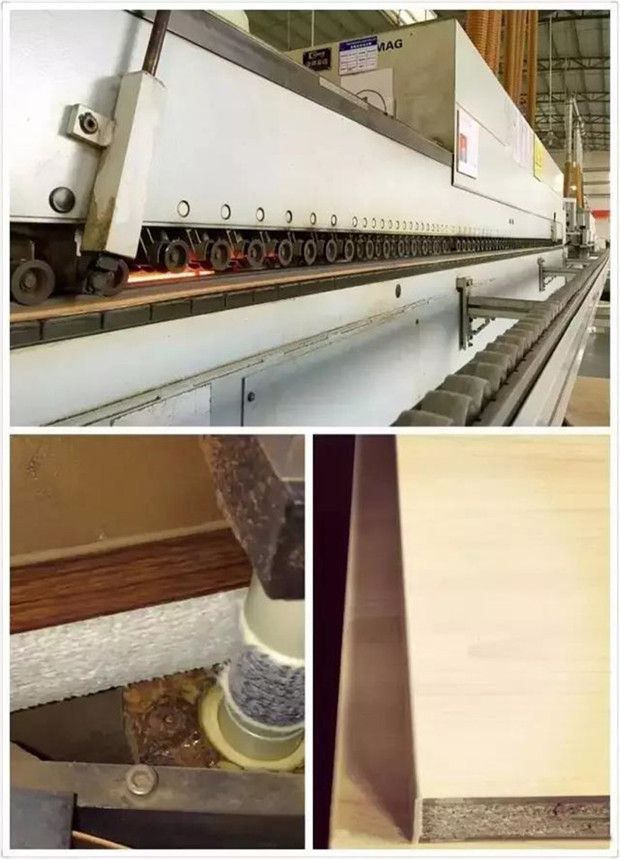

1 假性粘合或粘合不良

       黏合剂的主要成分为热塑性树脂和热塑弹性体，当环境温度较低时，热熔胶刚被涂布到基材上，就会被周边低温的空气和低温的基材吸走部分热量。热熔胶的“露置时间”会大大缩短，在其表面会形成一层膜，导致热熔胶不易浸润，从而造成假性黏合或黏合不良。

       解决方法：

       ①有条件的话，尽可能将环境温度保持在18℃以上；

       ②将基材预热之后再进行封边；

       ③升高热熔胶箱温度至10℃~15℃；

       ④提高封边速度；

       ⑤更换“露置时间”更长、浸润效果更好的热熔胶。

2 封边条易撕裂

       冬季气温较低，粘合件遇冷会收缩，热熔胶和封边条遇冷会硬化（塑料成分越高的封边条越硬越脆）。当板材封好边，内在应力释放，会造成封边条易撕裂、不粘胶的假相。

       解决方法：

       对于这个问题，应在正常环境温度下判断封边条是否易撕裂、不粘胶。

3 开槽易崩边、脱胶

       随着温度的降低，封边条和热熔胶会出现冷收缩，并会进一步硬化，在粘合界面产生内应力。当开槽刀具的冲击力作用到粘合界面时，释放的内应力会造成崩边或脱胶。

       解决方法：

       ①开槽时板件温度应调整到18℃以上；

       ②可改变刀具旋转方向，使刀具冲击力变为作用在封边条表面。

       冬季气温较低，相信很多读者在封边时都遇到过上述问题，除了可以按上文所说改变工艺和技术外，还可以尝试更换设备。这里给大家介绍一款无需涂胶的封边机——热风封边机。

图片和技术来自埃斯曼

       跟普通热熔胶型的封边机不同，这款设备无需涂胶装置和刮胶装置，因此不会出现热熔胶遇冷固化的情况。取而代之的是热风系统，利用高达500多度的热风经管道吹向自带薄胶层的封边带，当胶水融化后再进行封边。

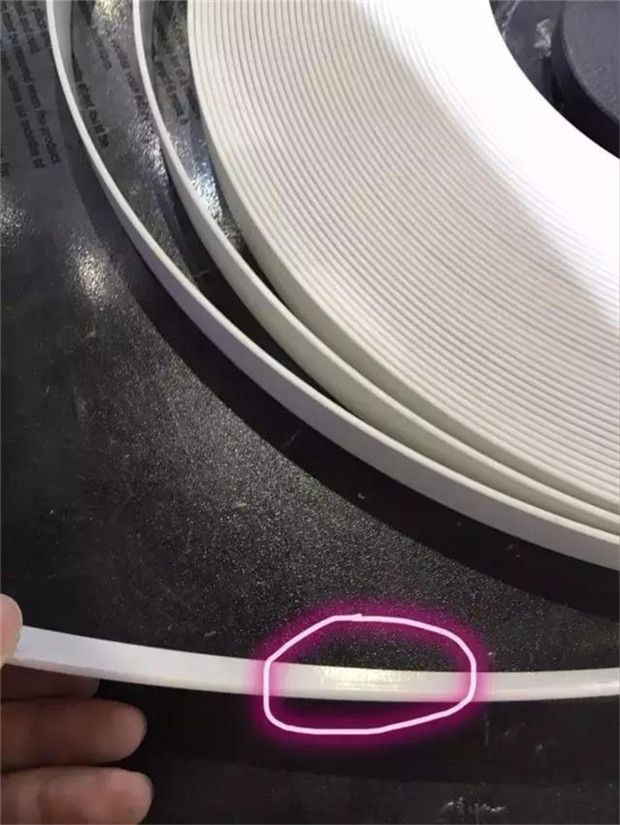

自带薄胶层的封边带

       相对于传统的热熔胶封边机，该热风封边机在低温环境下具有如下优势：

       ①封边速度较快，可达18m/min，减少了胶水暴露在外界的时间，降低了外界环境温度对封边工艺的影响；

       ②可在热风模式和传统热熔胶涂胶模式间自由切换，冬季的时候可以切换成热风系统，其他季节可以切换成传统热熔胶涂胶模式，达到设备最优化；

       ③升温时间仅15分钟，远快于传统热熔胶，这也使得封边条散热更少，保证封边的温度，达到封边效果最优的目的。

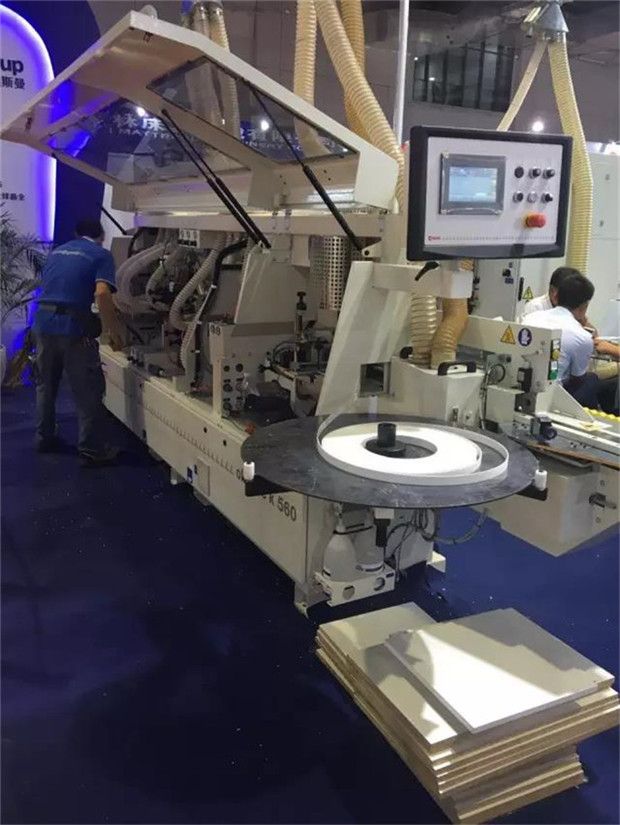

热风系统

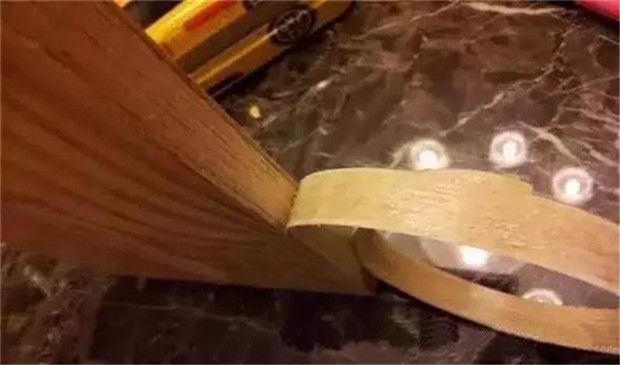

样品展示

       低气温下，想要保证封边效果，除了从工艺、技术和设备方面着手进行改变，还需要更多地家具人共同努力。

       更多精彩内容请关注鲁班园官网！
