1. Introduction

LeNet通过巧妙的设计，利用卷积、参数共享、下采样等操作提取特征，避免了大量的计算成本，最后再使用全连接神经网络进行分类识别，这个网络也是近20年来大量神经网络架构的起源。

2. 网络结构

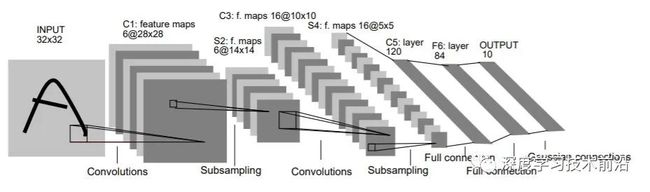

LeNet-5是1998年YannLeCun设计用于手写数字识别的模型，LeNet-5也是LeNet系列最新的卷积神经网络，网络结构如下图所示：

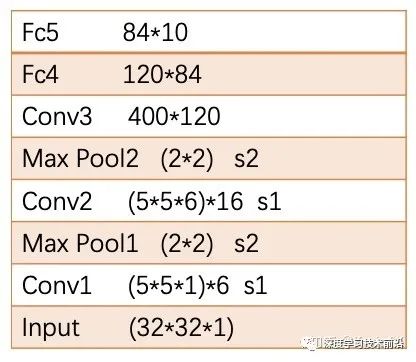

网络基本架构为：Input -> conv1 (6) -> pool1 -> conv2 (16) -> pool2 -> fc3 (120) -> fc4 (84) -> fc5 (10) -> softmax。括号中的数字代表通道数，网络名称中有5表示它有5层conv/fc层。其中每一个卷积层中的卷积核大小均为5x5，stride=1，无填充，LeNet-5中使用的激活函数为tanh。LeNet-5之后被成功用于ATM以对支票中的手写数字进行识别。LeNet取名源自其作者姓LeCun。

网络架构具体介绍如下：

• 首先输入图像是单通道32 x 32大小的图像，在pytorch中维度表示就是[B，1，32，32]其中 代表batch_size。

• 卷积层conv1：

• 卷积核尺寸为5x5，滑动步长为1，卷积核数目为6，那么经过这一层后图像的尺寸变成（32 - 5）/1 + 1 = 28，输出特征图的维度即为[B，6，28，28]

• 参数个数为(5x5+1)x6=156 (其中5x5对应kernel size，+1为bias，6为feature map 数目）

• 连接数为156x28x28=122304(156为参数个数，其中feature map上每个像素点对应156个连接）

• 池化层pool1:

• 池化核尺寸为2x2，步长为2，这是没有重叠的max pooling,进行池化操作之后，图像尺寸减半，变为14x14,输出特征图维数为：[B，6，14，14]

• 参数个数为 6x(1+1)=12。（因为LeNet-5采用的sigmoid(a*average(x)+b)作为池化函数）

• 链接个数为6x14x14x(2x2+1)=5880。六个feature map，总共6x14x14个feature，每个feature由4个C2特征+1个bias

• 卷积层conv2:

• 卷积核尺寸为5x5，滑动步长为1，卷积核数目为16，那么经过这一层后图像的尺寸变成（14 - 5）/1 + 1 = 10，输出特征图的维度即为[B，16，10，10]

• 参数个数为(5x5x3+1)x6+(5x5x4+1)x9+(5x5x6+1)=1516个。括号内部为kernel_size x kernel_size x feature_map_num + bias_num，表示从feature_map_size卷积得到的feature map所需要的参数个数；括号外为相应得到feature map的数目。

• 链接个数为1516x10x10=151600个。其中1516为参数个数，10为新生成的feature map的size。

• 池化层pool2:

• 池化核尺寸为2x2，步长为2，这是没有重叠的max pooling,进行池化操作之后，图像尺寸减半，变为5x5,输出特征图维数为：[B,16,5,5]

• 参数个数为16x(1+1)=32。（因为LeNet-5采用的sigmoid(a*average(x)+b)作为池化函数）

• 链接个数为5x5x16x(2x2+1)=2000。(5为新生成feature map的size，16为feature map的数目，2为kernel size，1为bias。

• 卷积层conv3:

• 卷积核尺寸为5x5，滑动步长为1，卷积核数目为120，那么经过这一层后图像的尺寸变成（5- 5）/1 + 1 = 1，输出特征图的维度即为[B，120，1，1]

• 参数个数为120x(5x5x16+1)=48120。

• 链接个数等于参数个数，因为新生成feature map的size为1。

• 全连接层fc1:

• 输入120个，输出84个（文章中是把图片对应的字符在7x12的bitmap上画出，白值为-1，黑值为1，其中84个像素平铺之后的向量对应为相应字符的表述，作为真值与F6连接）

• 链接个数=参数个数=(120+1)x84，其中+1为bias

• 全连接层fc2:

• 输出神经元个数为10，最后得到一个10维的特征向量，用于10个数字的分类训练，再送入softmaxt分类，得到分类结果的概率output。

PyTorch代码实现如下

class LeNet5(nn.Module):

    def __init__(self, num_classes, grayscale=False):
        super(LeNet5, self).__init__()

        self.grayscale = grayscale
        self.num_classes = num_classes

        if self.grayscale:
            in_channels = 1
        else:
            in_channels = 3

        self.features = nn.Sequential(

            nn.Conv2d(in_channels, 6, kernel_size=5),
            nn.Tanh(),
            nn.MaxPool2d(kernel_size=2),
            nn.Conv2d(6, 16, kernel_size=5),
            nn.Tanh(),
            nn.MaxPool2d(kernel_size=2)
        )

        self.classifier = nn.Sequential(
            nn.Linear(16*5*5, 120),
            nn.Tanh(),
            nn.Linear(120, 84),
            nn.Tanh(),
            nn.Linear(84, num_classes),
        )


    def forward(self, x):
        x = self.features(x)
        x = torch.flatten(x, 1)
        logits = self.classifier(x)
        probas = F.softmax(logits, dim=1)
        return logits, probas

---
