CNN tensorflow keras基本概念 — 垃圾分类项目

垃圾分类数据集
链接： https://pan.baidu.com/s/1a5wVYRPLOY4fI0SF-rTYlg
提取码：u4lc

一、简单概念

1.1 random

'''
random.random()函数是这个模块中最常用的方法了，它会生成一个随机的浮点数，范围是在0.0~1.0之间。

random.uniform()正好弥补了上面函数的不足，它可以设定浮点数的范围，一个是上限，一个是下限。

random.randint()随机生一个整数int类型，可以指定这个整数的范围，同样有上限和下限值，python random.randint。

random.choice()可以从任何序列，比如list列表中，选取一个随机的元素返回，可以用于字符串、列表、元组等。

random.shuffle()如果你想将一个序列中的元素，随机打乱的话可以用这个函数方法。

random.sample()可以从指定的序列中，随机的截取指定长度的片断，不作原地修改。

'''
import random

list = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
for i in range(3):
    slice = random.sample(list, 5)  # 从list中随机获取5个元素，作为一个片断返回
    print(slice)
    print(list, '\n')  # 原有序列并没有改变
'''

[3, 6, 2, 9, 10]
[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
[9, 7, 1, 10, 5]
[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
[1, 3, 8, 6, 10]
[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]
'''

1.2 ImageDataGenerator()

      ImageDataGenerator()是keras.preprocessing.image模块中的图片生成器，同时也可以在batch中对数据进行增强，扩充数据集大小，增强模型的泛化能力。比如进行旋转，变形，归一化等等。

keras.preprocessing.image.ImageDataGenerator(featurewise_center=False, samplewise_center=False, featurewise_std_normalization=False, samplewise_std_normalization=False, zca_whitening=False, zca_epsilon=1e-06, rotation_range=0.0, width_shift_range=0.0, height_shift_range=0.0, brightness_range=None, shear_range=0.0, zoom_range=0.0, channel_shift_range=0.0, fill_mode='nearest', cval=0.0, horizontal_flip=False, vertical_flip=False, rescale=None, preprocessing_function=None, data_format=None, validation_split=0.0)

参数解释

• featurewise_center: Boolean. 对输入的图片每个通道减去每个通道对应均值。

• samplewise_center: Boolan. 每张图片减去样本均值, 使得每个样本均值为0。

• featurewise_std_normalization(): Boolean()

• samplewise_std_normalization(): Boolean()

• zca_epsilon(): Default 12-6

• zca_whitening: Boolean. 去除样本之间的相关性

• rotation_range(): 旋转范围

• width_shift_range(): 水平平移范围

• height_shift_range(): 垂直平移范围

• shear_range(): float, 透视变换的范围

• zoom_range(): 缩放范围

• fill_mode: 填充模式, constant, nearest, reflect

• cval: fill_mode == 'constant’的时候填充值

• horizontal_flip(): 水平反转

• vertical_flip(): 垂直翻转

• preprocessing_function(): user提供的处理函数

• data_format(): channels_first或者channels_last

• validation_split(): 多少数据用于验证集

1.3 flow

      按batch_size大小从x,y生成增强数据

flow(x, y=None, batch_size=32, shuffle=True, sample_weight=None, seed=None, save_to_dir=None, save_prefix='', save_format='png', subset=None) )
'''
接收numpy数组和标签为参数,生成经过数据提升或标准化后的batch数据,并在一个无限循环中不断的返回batch数据

x：样本数据，秩应为4.在黑白图像的情况下channel轴的值为1，在彩色图像情况下值为3

y：标签

batch_size：整数，默认32

shuffle：布尔值，是否随机打乱数据，默认为True

save_to_dir：None或字符串，该参数能让你将提升后的图片保存起来，用以可视化

save_prefix：字符串，保存提升后图片时使用的前缀, 仅当设置了save_to_dir时生效

save_format："png"或"jpeg"之一，指定保存图片的数据格式,默认"jpeg"

yields:形如(x,y)的tuple,x是代表图像数据的numpy数组.y是代表标签的numpy数组.该迭代器无限循环.

seed: 整数,随机数种子

'''

1.4 flow_from_directory

      flow_from_directory()从路径生成增强数据,和flow方法相比最大的优点在于不用一次将所有的数据读入内存当中,这样减小内存压力，这样不会发生OOM，血的教训。
      flow_from_directory()会从路径推测label, 在进行映射之前，会先对路径进行排序，具体顺序是alphanumerically， 也是os.listdir()对子目录排序的结果。这样你才知道具体来说哪个路径的类对应哪个label。

#flow_from_directory(directory): 以文件夹路径为参数,生成经过数据提升/归一化后的数据,在一个无限循环中无限产生batch数据
'''
directory: 目标文件夹路径,对于每一个类,该文件夹都要包含一个子文件夹.子文件夹中任何JPG、PNG、BNP、PPM的图片都会被生成器使用.详情请查看此脚本
target_size: 整数tuple,默认为(256, 256). 图像将被resize成该尺寸
color_mode: 颜色模式,为"grayscale","rgb"之一,默认为"rgb".代表这些图片是否会被转换为单通道或三通道的图片.
classes: 可选参数,为子文件夹的列表,如['dogs','cats']默认为None. 若未提供,则该类别列表将从directory下的子文件夹名称/结构自动推断。每一个子文件夹都会被认为是一个新的类。(类别的顺序将按照字母表顺序映射到标签值)。通过属性class_indices可获得文件夹名与类的序号的对应字典。
class_mode: "categorical", "binary", "sparse"或None之一. 默认为"categorical. 该参数决定了返回的标签数组的形式, "categorical"会返回2D的one-hot编码标签,"binary"返回1D的二值标签."sparse"返回1D的整数标签,如果为None则不返回任何标签, 生成器将仅仅生成batch数据, 这种情况在使用model.predict_generator()和model.evaluate_generator()等函数时会用到.
batch_size: batch数据的大小,默认32
shuffle: 是否打乱数据,默认为True
seed: 可选参数,打乱数据和进行变换时的随机数种子
save_to_dir: None或字符串，该参数能让你将提升后的图片保存起来，用以可视化
save_prefix：字符串，保存提升后图片时使用的前缀, 仅当设置了save_to_dir时生效
save_format："png"或"jpeg"之一，指定保存图片的数据格式,默认"jpeg"
flollow_links: 是否访问子文件夹中的软链接
'''

1.5 glob

import glob

#获取指定目录下的所有图片
print (glob.glob(r"/home/qiaoyunhao/*/*.png"),"\n")#加上r让字符串不转义

#获取上级目录的所有.py文件

1.6 enumerate()

  函数用于将一个可遍历的数据对象(如列表、元组或字符串)组合为一个索引序列，同时列出数据和数据下标，一般用在 for 循环当中。

1.7 fit_generator()

 &emsp使用fit_generator()分批训练,通过Python generator产生一批批的数据用于训练模型。generator可以和模型并行运行，例如，可以使用CPU生成批数据同时在GPU上训练模型。

fit_generator(self, generator,
                    steps_per_epoch=None,
                    epochs=1,
                    verbose=1,
                    callbacks=None,
                    validation_data=None,
                    validation_steps=None,
                    class_weight=None,
                    max_queue_size=10,
                    workers=1,
                    use_multiprocessing=False,
                    shuffle=True,
                    initial_epoch=0)

参数：

• generator：一个generator或Sequence实例，为了避免在使用multiprocessing时直接复制数据。

• steps_per_epoch：从generator产生的步骤的总数（样本批次总数）。通常情况下，应该等于数据集的样本数量除以批量的大小。

• epochs：整数，在数据集上迭代的总数。

• works：在使用基于进程的线程时，最多需要启动的进程数量。

• use_multiprocessing：布尔值。当为True时，使用基于基于过程的线程。

1.8 getitem

  这个方法返回与指定键想关联的值。对序列来说，键应该是0~n-1的整数，其中n为序列的长度。对映射来说，键可以是任何类型。

class Tag:
    def __init__(self,id):
        self.id=id

    def __getitem__(self, item):
        print('这个方法被调用')
        return self.id

a=Tag('This is id')
print(a.id)
print(a['python'])
'''
This is id
这个方法被调用
This is id
'''
class Tag:
    def __init__(self):
        self.change = {'python': 'This is python'}

    def __getitem__(self, item):
        print('这个方法被调用')
        return self.change[item]


a = Tag()
print(a['python'])

'''
这个方法被调用
This is python
'''

class Library(object):
    def __init__(self):
        self.books = ['title', 'a', 'title2', 'b', 'title3', 'c', ]

    def __getitem__(self, i):
        return self.books[i]


#   def __iter__(self):
# 方法1 使用生成器
#      for titles in self.books:
#          yield self.books[titles]
# 方法2 使用迭代器
#        return self.books.itervalues()

library = Library()

# 1.普通方法
print(library.books[1])

# 2.使用__getitem__
print(library[1])

# 3.迭代器
for book in library:
    print(book)
'''
a
a
title
a
title2
b
title3
c

'''

二、为什么用激活函数

  输入的 inputs 通过加权，求和后，还被作用了一个函数，这个函数就是激活函数 Activation Function。
  如果不用激励函数，每一层输出都是上层输入的线性函数，无论神经网络有多少层，输出都是输入的线性组合。如果使用的话，激活函数给神经元引入了非线性因素，使得神经网络可以任意逼近任何非线性函数，这样神经网络就可以应用到众多的非线性模型中。

2.1 sigmoid

  sigmoid函数也叫 Logistic 函数，用于隐层神经元输出，取值范围为(0,1)，它可以将一个实数映射到(0,1)的区间，可以用来做二分类。
  在特征相差比较复杂或是相差不是特别大时效果比较好。

sigmoid缺点:

• 激活函数计算量大，反向传播求误差梯度时，求导涉及除法
• 反向传播时，很容易就会出现梯度消失的情况，从而无法完成深层网络的训练

2.2 Tanh函数

  也称为双切正切函数，取值范围为[-1,1]。
  tanh在特征相差明显时的效果会很好，在循环过程中会不断扩大特征效果。
  与 sigmoid 的区别是，tanh 是 0 均值的，因此实际应用中 tanh 会比 sigmoid 更好。

2.3 ReLU

  Rectified Linear Unit(ReLU) - 用于隐层神经元输出;
RELU特点：

  输入信号 <0 时，输出都是0，>0 的情况下，输出等于输入

ReLU 的优点：

  发现使用 ReLU 得到的 SGD 的收敛速度会比 sigmoid/tanh 快很多

ReLU 的缺点：
  训练的时候很”脆弱”，很容易就”die”了
  例如，一个非常大的梯度流过一个 ReLU 神经元，更新过参数之后，这个神经元再也不会对任何数据有激活现象了，那么这个神经元的梯度就永远都会是 0.
如果 learning rate 很大，那么很有可能网络中的 40% 的神经元都”dead”了。

softmax函数

  Softmax - 用于多分类神经网络输出;
  softmax是sigmoid的扩展，因为，当类别数 k＝2 时，softmax 回归退化为 logistic 回归。具体地说，当 k＝2 时，softmax 回归的假设函数为：

softmax与sigmoid联系

  softmax建模使用的分布是多项式分布，而logistic则基于伯努利分布

  多个logistic回归通过叠加也同样可以实现多分类的效果，但是 softmax回归进行的多分类，类与类之间是互斥的，即一个输入只能被归为一类；多个logistic回归进行多分类，输出的类别并不是互斥的，即"苹果"这个词语既属于"水果"类也属于"3C"类别。

激活函数的如何选择

  如果使用 ReLU，要小心设置 learning rate，注意不要让网络出现很多 “dead” 神经元，如果不好解决，可以试试 Leaky ReLU、PReLU 或者 Maxout.

三、CNN + Tensorflow

3.1 卷积

      简单来说对于给定的一幅图像来说，给定一个卷积核，卷积就是根据卷积窗口，进行像素的加权求和。
      卷积神经网络与我们之前所学到的图像的卷积的区别，图像处理遇到卷积，一般来说，这个卷积核是已知的，比如各种边缘检测算子、高斯模糊等这些，都是已经知道卷积核，然后再与图像进行卷积运算。
      然而深度学习中的卷积神经网络卷积核是未知的，我们训练一个神经网络，就是要训练得出这些卷积核，而这些卷积核就相当于我们学单层感知器的时候的那些参数W，因此你可以把这些待学习的卷积核看成是神经网络的训练参数W。

import tensorflow as tf

#定义一个卷积层
def conv2d(x,W):
    return tf.nn.conv2d(input, filter, strides, padding)
'''
1.使用TensorFlow定义一个卷积层时，需要使用的函数就是tf.nn.conv2d
该函数需要使用到四个参数:
input：输入图像矩阵的shape为[批次大小，图像的高度，图像的宽度，图像的通道数]，
filter:卷积核，我们需要定义好卷积核的大小，通常是2 * 2，或2的倍数输入和输出都是单通道，通道数和个数。卷积核的shape为[卷积核的高度，卷积核的宽度，图像通道数，卷积核的个数],
因为我们不想在batch批次和channel通道上做池化，所以通常为1
strides：用来定义卷积核每次上下左右移动的步长，strides为[批次大小，高度方向的移动步长，宽度方向的移动步长，通道数]
padding：决定此处卷积将采用哪种方式。

2.我在定义卷积层时采用函数的形式，conv2d函数需要传进来两个参数x，W，
分别对应input，和filter。值得注意的时，filter的维度要和input相对应才行。
例如我想对一组彩色图片进行卷积操作.
则假设x的维度为x=[10,128,128,3]。
在这里，x.shape[0]表示的时图片的个数，即十张。
x.shape[1]和x.shape[2]表示图片大小为128x128。
x.shape[3]表示图片的通道数，即3。

3.x维度确定好后，W（即filter）的维度也可以确定下来。
W=[5,5,3,16]
在这里，W.shape[0]和W.shape[1]表示的卷积核的大小为5x5。
W.shape[2]表示卷积核的通道数，一定要注意，在定义卷积核通道数时，要和输入的图片的通道数相一致才行，既输入图片通道数为m，则卷积核的通道数也要为m
x.shape[3]表示卷积核的个数，既16。每次卷积有多少个卷积核，则经过卷积后输出的图片通道数就有多少。

4.关于参数strides
strides=[a,b,c,d]这四个变量中，a和d一般情况下都设置为1。
b，c分别表示在卷积时，卷积核每次左右移动步长为b，上下移动步长为c
一般定义是strides=[1,1,1,1]

5.关于参数padding
在卷积里面padding的方式有两种，为"SAME"和”VALID"
使用SAME时，经过卷积后输出的图片大小和输入的大小一致。
使用VALID时，经过卷积后输出的图片大小会小于输入的图片大小，而输出的图片大小具体为多少，可以根据我上面提供的公式进行计算。
'''

3.2 池化

      所谓的池化，就是图片下采样。CNN每一层的构建跟图像高斯金字塔的构建有点类似，在高斯金子塔构建中，每一层通过卷积，然后卷积后进行下采样，而CNN也是同样的过程。
      CNN的池化(图像下采样)方法很多：Mean pooling(均值采样)、Max pooling(最大值采样)、Overlapping (重叠采样)、L2 pooling(均方采样)、Local Contrast Normalization(归一化采样)、Stochasticpooling(随即采样)、Def-pooling(形变约束采样)。其中最经典的是最大池化。

import tensorflow as tf

#最大池化层
def max_pool_2x2(x):
    return tf.nn.max_pool(value, ksize, strides, padding)
"""
1.在使用TensorFlow实现池化是，我选择用tf.nn.max_pool这个函数，最大池化。
最大池化就是在池化窗口中，选取里面最大值出来。把其他值给舍去。tf.nn.max_pool这个函数
也一样需要四个参数，分别为value,ksize,strides，padding。
value：需要进行池化的输入。
ksize：池化窗口，是一个四维向量。
strides：进行池化时，池化窗口上下左右移动的步长。
padding：和卷积类型，决定池化的方式。

2.我在定义定义池化层的时候也同样采用了函数的形式，max_pool_2x2（x）
x很明显就是需要进行池化的输入，应该放在参数value的位置。
假设我想对一组彩色图片进行池化操作。图片数量为10.
则x=[10,128,128,3].
在这里，x.shape[0]表示的时图片的个数，即十张。
x.shape[1]和x.shape[2]表示图片大小为128x128。
x.shape[3]表示图片的通道数，即3。

3.ksize
上面说了，ksize是一个思维向量。
ksize=[a,h,w,b] a和b分别表示batch和channel，因为一般情况下我们不在batch和channel上面进行池化操作，所以a和b的值一般设为1。h和w就是池化窗口的大小了。

4.strides
同卷积一样
strides=[a,b,c,d]这四个变量中，a和d一般情况下都设置为1。
b，c分别表示在卷积时，卷积核每次左右移动步长为b，上下移动步长为c
一般定义是strides=[1,1,1,1]

5.关于参数padding
在池化里面padding的方式有两种，为"SAME"和”VALID"
具体含义见下图所示。
"""

3.3 feature maps

      feature map：是输入图像和卷积核卷积后生成的feature map，图像的特征。如果是灰度图片，那就只有一个feature map；如果是彩色图片（RGB），一般就是3个feature map（红绿蓝）,层与层之间会有若干个卷积核（kernel），上一层和每个feature map跟每个卷积核做卷积，都会产生下一层的一个feature map。
      feature maps也叫特征图，特征图其实说白了就是CNN中的每张图片，都可以称之为特征图张。在CNN中，我们要训练的卷积核并不是仅仅只有一个，这些卷积核用于提取特征，卷积核个数越多，提取的特征越多，理论上来说精度也会更高，然而卷积核一堆，意味着我们要训练的参数的个数越多。在LeNet-5经典结构中，第一层卷积核选择了6个，而在AlexNet中，第一层卷积核就选择了96个，具体多少个合适，还有待学习。
      CNN的每一个卷积层我们都要人为的选取合适的卷积核个数，及卷积核大小。每个卷积核与图片进行卷积，就可以得到一张特征图了，比如LeNet-5经典结构中，第一层卷积核选择了6个，我们可以得到6个特征图，这些特征图也就是下一层网络的输入了。我们也可以把输入图片看成一张特征图，作为第一层网络的输入。

四、LeNet5 卷积（经典手写数字识别）

4.1 调参

      在现实使用中，每一层特征图需要多少个，卷积核大小选择，还有池化的时候采样率要多少，等这些都是变化的，这就是所谓的CNN调参，我们需要学会灵活多变。

4.2 输入

      读入需要被网络处理的图片，这里图片的大小为32*32的黑白图片，这些手写字体包含0~9数字，也就是相当于10个类别的图片

4.3 C1层 （Conv1层）

       6个5 * 5特征卷积核，步长是1，采用的卷积方式是vaild，然后得到6个特征图，每个特征图的大小为32-5+1=28，输出：28x28x6，也就是神经元的个数为6 * 28 * 28=784。
       C1层是卷积层，单通道下用了6个卷积核，这样就得到了6个feature map，其中每个卷积核的大小为5 * 5，用每个卷积核与原始的输入图像进行卷积，这样feature map的大小为(32-5+1)×(32-5+1)= 28×28，所需要的参数的个数为(5×5+1)×6= 156(其中5×5为卷积模板参数，1为偏置参数)，连接数为(5×5+1)×28×28×6=122304(其中28×28为卷积后图像的大小)。

4.4 S2层

       这就是下采样层，也就是使用最大池化进行下采样，池化的size，选择(2,2)，也就是相当于对C1层28 * 28的图片，进行分块，每个块的大小为2 * 2，这样我们可以得到14 * 14个块，然后我们统计每个块中，最大的值作为下采样的新像素，因此我们可以得到S2结果为：6个14 * 14大小的图片。
       S2层为 pooling 层，也可以说是池化或者特征映射的过程，拥有6个 feature map，每个feature map的大小为14 * 14，每个feature map的隐单元与上一层C1相对应的feature map的 2×2 单元相连接，这里没有重叠。计算过程是：2×2 单元里的值相加然后再乘以训练参数w，再加上一个偏置参数b(每一个feature map共享相同w和b)，然后取sigmoid （S函数：0-1区间）值，作为对应的该单元的值。所以S2层中每 feature map 的长宽都是上一层C1的一半。S2层需要2×6=12个参数，连接数为(4+1)×14×14×6 = 5880。下面为卷积操作与池化的示意图：

4.5 C3层（Conv3层）

       C3卷积层，我们选择卷积核的大小依旧为5 * 5，据此我们可以得到新的图片大小为14-5+1=10，然后我们希望可以得到16张特征图。我们知道S2包含：6张14 * 14大小的图片，我们希望这一层得到的结果是：16张10 * 10的图片。这16张图片的每一张，是通过S2的6张图片进行加权组合得到的，具体是怎么组合的呢？
       也就是其实我们用5 * 5的卷积核去卷积每一张输入的特征图，当然每张特征图的卷积核参数是不一样的，也就是不共享，因此我们就相当于需要6 * (5 * 5)个参数。对每一张输入特征图进行卷积后，我们得到6张10 * 10，新图片，这个时候，我们把这6张图片相加在一起，然后加一个偏置项b，然后用激活函数进行映射，就可以得到一张10 * 10的输出特征图了。而我们希望得到16张10 * 10的输出特征图，因此我们就需要卷积参数个数为16 * (6 * (5 * 5))=16 * 6 * (5 * 5)个参数。总之，C3层每个图片是通过S2图片进行卷积后，然后相加，并且加上偏置b,最后在进行激活函数映射得到的结果。

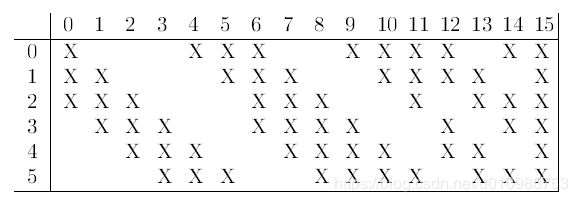

       C3层也是一个卷积层（多通道(14个通道)），16核卷积，注意此处C3并不是与S2全连接而是部分连接，见下图），有16个卷积核，卷积模板的大小为5 * 5，因此具有16个feature maps，每个feature map的大小为(14-5+1)×(14-5+1）= 10×10。每个feature map只与上一层S2中部分feature maps相连接，下表给出了16个feature maps与上一层S2的连接方式(行为S2层feature map的标号，列为C3层feature map的标号，第一列表示C3层的第0个feature map只有S2层的第0、1和2这三个feature maps相连接，其它解释类似)。为什么要采用部分连接，而不采用全连接呢？首先就是部分连接，可计算的参数就会比较少，其次更重要的是它能打破对称性，这样就能得到输入的不同特征集合。以第0个feature map描述计算过程：用1个卷积核(对应3个卷积模板，但仍称为一个卷积核，可以认为是三维卷积核)分别与S2层的3个feature maps进行卷积，然后将卷积的结果相加，再加上一个偏置，再取sigmoid就可以得出对应的feature map了。所需要的参数数目为（5×5×3+1)×6 +(5×5×4+1)×9 +5×5×6+1 = 1516(5×5为卷积参数，卷积核分别有 3 4 6 个卷积模板)，连接数为1516 * 10 * 10= 151600 (98论文年论文给出的结果是156000，个人认为这是错误的，因为一个卷积核只有一个偏置参数 ？)。

4.6 S4层

       下采样层，对C3的16张10 * 10的图片进行最大池化，池化块的大小为2 * 2。因此最后S4层为16张大小为5 * 5的图片。至此我们的神经元个数已经减少为：16 * 5 * 5=400。
       S4层也是采样层，有16个feature maps，每个feature map的大小为5×5，计算过程和S2类似，需要参数个数为16×2 = 32个，连接数为(4+1)×5×5×16 = 2000.

4.7 C5层（Conv5层）

       我们继续用5 * 5的卷积核进行卷积，采用的卷积方式：vaild，希望得到120个特征图。这样C5层图片的大小为5-5+1=1，也就是相当于1个神经元，120个特征图，因此最后只剩下120个神经元了。这个时候，神经元的个数已经够少的了，后面我们就可以直接利用全连接神经网络，进行这120个神经元的后续处理。
       C5为卷积层，有120个卷积核，卷积核的大小仍然为5×5，因此有120个feature maps，每个feature map的大小都与上一层S4的所有feature maps进行连接，这样一个卷积核就有16个卷积模板。Feature map的大小为1×1，这样刚好变成了全连接，但是我们不把它写成F5，因为这只是巧合。C5层有120 * (5 * 5 * 16+1) = 48120(16为上一层所有的feature maps个数)参数（自己的理解：和 C3的不同，这一层一共有120个16维的5 * 5大小的卷积核，且每一个核中的16维模板都一样），连接数也是这么多。

4.8 F6层

       输入向量维度：[1,120]
       权重参数的维度：[120,86]
       计算方式：输入的向量与权重参数之间用矩阵点积的方式进行运算，得到一个输出维度为[1,86]的向量
       F6层有86个神经单元，每个神经单元与C5进行全连接。它的连接数和参数均为 86 × 120 = 10164 。这样F6层就可以得到一个86维特征了。后面可以使用该86维特征进行做分类预测等内容了。注意：这里卷积和池化的计算过程和ufldl教程中的计算略有不同。

4.9 OUTPUT层

输入向量维度：[1,86]

权重参数的维度：[86,10]

计算方式：输入的向量与权重参数之间用矩阵点积的方式进行运算，得到一个输出维度为[1,10]的向量

4.10 附经过卷积后输出维度大小的公式

N: 输入的维度、F：卷积核大小、stride: 步长、pad: 扩充边缘

'''
输入数据维度为W*W
Filter大小 F×F
步长 S
padding的像素数 P
可以得出:N = (W − F + 2P )/S+1
输出大小为 N×N

Valid卷积意味着不填充，这样的话，如果你有一个n×n的图像，
用一个f×f的过滤器卷积，它将会给你一个(n-f+1)×(n-f+1)维的输出。

Same卷积，那意味你填充后，你的输出大小和输入大小是一样的。根据这个公式n-f+1，
当你填充p个像素点，n就变成了n+2p，最后公式变为n+2p-f+1。因此如果你有一个n×n的图像，
用p个像素填充边缘，输出的大小就是这样的(n+2p-f+1)×(n+2p-f+1)。如果你想让n+2p-f+1=n的话，
使得输出和输入大小相等，如果你用这个等式求解p，那么p=(f-1)/2。所以当f是一个奇数的时候，
只要选择相应的填充尺寸，你就能确保得到和输入相同尺寸的输出。
'''

五、CNN + keras 垃圾分类代码

5.1 keras 基本概念

https://keras.io/zh/models/sequential/

5.1.1 Sequential

  Keras实现了很多层，包括core核心层，Convolution卷积层、Pooling池化层等非常丰富有趣的网络结构。我们可以通过将层的列表传递给Sequential的构造函数，来创建一个Sequential模型。

from keras.models import Sequential
from keras.layers import Dense, Activation

model = Sequential([
    Dense(32, input_shape=(784,)),
    Activation('relu'),
    Dense(10),
    Activation('softmax'),
])

也可以使用.add()方法将各层添加到模型中

model = Sequential()
model.add(Dense(32, input_dim=784))
model.add(Activation('relu'))

5.1.2 指定输入数据的尺寸

  模型需要知道它所期待的输入的尺寸（shape）。出于这个原因，序贯模型中的第一层（只有第一层，因为下面的层可以自动的推断尺寸）需要接收关于其输入尺寸的信息，后面的各个层则可以自动的推导出中间数据的shape，因此不需要为每个层都指定这个参数。有以下几种方法来做到这一点：

• 传递一个input_shape参数给第一层。它是一个表示尺寸的元组（一个整数或None的元组，其中None表示可能为任何正整数）。3 通道 100x100 像素图像 -> (100, 100, 3) 张量。使用 32 个大小为 3x3 的卷积滤波器。model.add(Conv2D(32, (3, 3), activation=‘relu’, input_shape=(100, 100, 3))),在input_shape中不包含数据的batch大小。
• 某些 2D 层，例如 Dense，支持通过参数 input_dim 指定输入尺寸，某些 3D 时序层支持 input_dim 和 input_length 参数。卷积层Conv2D:二维卷积层，即对图像的空域卷积。该层对二维输入进行滑动窗卷积，当使用该层作为第一层时，应提供input_shape参数。例如input_shape = (128,128,3)代表128*128的彩色RGB图像
• 如果你需要为你的输入指定一个固定的 batch 大小（这对 stateful RNNs 很有用），你可以传递一个 batch_size 参数给一个层。如果你同时将 batch_size=32 和 input_shape=(6, 8) 传递给一个层，那么每一批输入的尺寸就为 (32，6，8)。
  因此下面的代码是等价的

model = Sequential()
model.add(Dense(32, input_shape=(784,)))

# 或者
model = Sequential()
model.add(Dense(32, input_dim=784))

# 下面三种方法也是严格等价的
model = Sequential()
model.add(LSTM(32, input_shape=(10, 64)))
# 或者
model = Sequential()
model.add(LSTM(32, batch_input_shape=(None, 10, 64)))
# 或者
model = Sequential()
model.add(LSTM(32, input_length=10, input_dim=64))

5.1.3 编译

compile(optimizer, loss=None, metrics=None, loss_weights=None, sample_weight_mode=None, weighted_metrics=None, target_tensors=None)

  在训练模型之前，我们需要配置学习过程，这是通过compile方法完成的，他接收三个参数：

• 优化器 optimizer：它可以是现有优化器的字符串标识符，如 rmsprop 或 adagrad，也可以是 Optimizer 类的实例。详见：optimizers。
• 损失函数 loss：模型试图最小化的目标函数。它可以是现有损失函数的字符串标识符，如 categorical_crossentropy 或 mse，也可以是一个目标函数。详见：losses。
• 评估标准 metrics：对于任何分类问题，你都希望将其设置为 metrics = [‘accuracy’]。评估标准可以是现有的标准的字符串标识符，也可以是自定义的评估标准函数。

# 多分类问题
model.compile(optimizer='rmsprop',
              loss='categorical_crossentropy',
              metrics=['accuracy'])

# 二分类问题
model.compile(optimizer='rmsprop',
              loss='binary_crossentropy',
              metrics=['accuracy'])

# 均方误差回归问题
model.compile(optimizer='rmsprop',
              loss='mse')

# 自定义评估标准函数
import keras.backend as K

def mean_pred(y_true, y_pred):
    return K.mean(y_pred)

model.compile(optimizer='rmsprop',
              loss='binary_crossentropy',
              metrics=['accuracy', mean_pred])

5.1.4 训练

  Keras 模型在输入数据和标签的 Numpy 矩阵上进行训练。为了训练一个模型，你通常会使用 fit 函数。

# 对于具有2个类的单输入模型（二进制分类）：

model = Sequential()
model.add(Dense(32, activation='relu', input_dim=100))
model.add(Dense(1, activation='sigmoid'))
model.compile(optimizer='rmsprop',
              loss='binary_crossentropy',
              metrics=['accuracy'])

# 生成虚拟数据
import numpy as np
data = np.random.random((1000, 100))
labels = np.random.randint(2, size=(1000, 1))

# 训练模型，以 32 个样本为一个 batch 进行迭代
model.fit(data, labels, epochs=10, batch_size=32)

# 对于具有10个类的单输入模型（多分类分类）：

model = Sequential()
model.add(Dense(32, activation='relu', input_dim=100))
model.add(Dense(10, activation='softmax'))
model.compile(optimizer='rmsprop',
              loss='categorical_crossentropy',
              metrics=['accuracy'])

# 生成虚拟数据
import numpy as np
data = np.random.random((1000, 100))
labels = np.random.randint(10, size=(1000, 1))

# 将标签转换为分类的 one-hot 编码
one_hot_labels = keras.utils.to_categorical(labels, num_classes=10)

# 训练模型，以 32 个样本为一个 batch 进行迭代
model.fit(data, one_hot_labels, epochs=10, batch_size=32)

垃圾分类实验

# coding = utf-8
# 2019/7/16  Luckyxxt：有趣的事，Python永远不会缺席！
import time
import numpy as np
import matplotlib.pyplot as plt
import keras
from keras.models import Sequential
from keras.layers import Conv2D,Flatten,MaxPooling2D,Dense
# 图像预处理模块
from keras.preprocessing.image import ImageDataGenerator,load_img,img_to_array,array_to_img
import os,glob,random

base_path = '..\CNN\dataset-resized'
img_list = glob.glob(os.path.join(base_path, '*/*.jpg'))
print(len(img_list))
# 我们总共有2527张图片。我们随机展示其中的6张图片。
start = time.time()
for i, img_path in enumerate(random.sample(img_list, 6)):
    img = load_img(img_path)
    img = img_to_array(img, dtype=np.uint8)

    plt.subplot(2, 3, i + 1)
    plt.imshow(img.squeeze())
    plt.show()
# 3.对数据进行分组
'''ImageDataGenerator()是keras.preprocessing.image模块中的图片生成器
同时也可以在batch中对数据进行增强，扩充数据集大小，增强模型的泛化能力。
比如进行旋转，变形，归一化等等。
rescale参数指定将图像张量的数字缩放。
rotation_range角度值，0~180，图像旋转
width_shift_range 水平平移，相对总宽度的比例
height_shift_range 垂直平移，相对总高度的比例
shear_range 随机错切换角度
zoom_range 随机缩放范围
horizontal_flip=True 一半图像水平翻转
fill_mode='nearest' # 填充新创建像素的方法

原文：https://blog.csdn.net/u011240016/article/details/85209824

'''
train_datagen = ImageDataGenerator(
    rescale=1. / 225, shear_range=0.1, zoom_range=0.1,
    width_shift_range=0.1, height_shift_range=0.1, horizontal_flip=True,
    vertical_flip=True, validation_split=0.1)

test_datagen = ImageDataGenerator(
    rescale=1. / 255, validation_split=0.1)

train_generator = train_datagen.flow_from_directory(
    base_path, target_size=(300, 300), batch_size=16,
    class_mode='categorical', subset='training', seed=0)
# Found 2276 images belonging to 6 classes.
'''flow_from_directory需要提供的路径下面需要有子目录
flow_from_directory()会从路径推测label, 在进行映射之前，会先对路径进行排序，具体顺序是alphanumerically

https://keras.io/zh/preprocessing/image/#flow_from_directory
target_size: 整数元组 (height, width)，默认：(256, 256)。所有的图像将被调整到的尺寸。
batch_size: 一批数据的大小
class_mode: "categorical", "binary", "sparse", "input" 或 None 之一。默认："categorical",返回one-hot 编码标签。
subset: 数据子集 ("training" 或 "validation")，如果 在 ImageDataGenerator 中设置了 validation_split
https://www.baidu.com/link?url=iWN5YMvtDW9JYR06usfT-cL_LcoNOjBlY20EeI01ygyp8UgPsu_dUFpgyPof_vGE&wd=&eqid=811ce07300007a17000000045d2d84da
https://blog.csdn.net/mieleizhi0522/article/details/82191331
'''
validation_generator = test_datagen.flow_from_directory(
    base_path, target_size=(300, 300), batch_size=16,
    class_mode='categorical', subset='validation', seed=0)
# Found 251 images belonging to 6 classes.
a = (validation_generator.class_indices)
a = dict((v, k) for k, v in a.items())

labels = (train_generator.class_indices)
labels = dict((v, k) for k, v in labels.items())

print('train_datagen ',a )
# train_datagen  {0: 'cardboard', 1: 'glass', 2: 'metal', 3: 'paper', 4: 'plastic', 5: 'trash'}
print('test_datagen',train_datagen)
# test_datagen
print('labels',labels)
# labels {0: 'cardboard', 1: 'glass', 2: 'metal', 3: 'paper', 4: 'plastic', 5: 'trash'}

# 4.模型的建立和训练
'''
input_shape传递一个参数给第一层,不包含数据的batch大小。
输入指定一个固定的 batch 大小（这对 stateful RNNs 很有用），可以传递一个 batch_size 参数给一个层.
输入: 3 通道 100x100 像素图像 -> (100, 100, 3) 张量。
使用 32 个大小为 3x3 的卷积滤波器。model.add(Conv2D(32, (3, 3), activation='relu', input_shape=(100, 100, 3)))
卷积层Conv2D:二维卷积层，即对图像的空域卷积。该层对二维输入进行滑动窗卷积，当使用该层作为第一层时，应提供input_shape参数。例如input_shape = (128,128,3)代表128*128的彩色RGB图像
最大池化层MaxPooling2D，也称为欠采样或下采样。主要用于特征降维，压缩数据和参数的数量，减小过拟合，同时提高模型的容错性。
https://blog.csdn.net/fu6543210/article/details/82817916
激励层，实际上是对卷积层的输出结果做一次非线性映射。
输出层（全连接层Dense）
展平层Flattening layer
filters：卷积核的数目（即输出的维度）
kernel_size：卷积核的宽度和长度。如为单个整数，则表示在各个空间维度的相同长度。
strides：单个整数或由两个整数构成的list/tuple，为卷积的步长。如为单个整数，则表示在各个空间维度的相同步长。
任何不为1的strides均与任何不为1的dilation_rata均不兼容
padding：补0策略，为“valid”, “same” 。“valid”代表只进行有效的卷积，即对边界数据不处理。
“same”代表保留边界处的卷积结果，通常会导致输出shape与输入shape相同。
pool_size：整数或长为2的整数tuple，代表在两个方向（竖直，水平）上的下采样因子，如取（2，2）将使图片在两个维度上均变为原长的一半。
为整数意为各个维度值相同且为该数字。

Flatten层用来将输入“压平”，即把多维的输入一维化，常用在从卷积层到全连接层的过渡。Flatten不影响batch的大小。

卷积层he池化层关系，
一种卷积核代表的是一种特征，为获得更多不同的特征集合，卷积层会有多个卷积核，生成不同的特征，这也是为什么卷积后的图片的高，每一个图片代表不同的特征。
总结：我们可以这样想，前面的卷积层和池化层是为了提取输入的高级特征，送到全连通层的输入，然后训练出最后的结果。

dropout是一种正则化的方法，应用在CNN中，主要解决CNN过拟合的问题。
'''
model = Sequential([
    Conv2D(filters=32, kernel_size=3, padding='same', activation='relu', input_shape=(300, 300, 3)),
    MaxPooling2D(pool_size=2),

    Conv2D(filters=64, kernel_size=3, padding='same', activation='relu'),
    MaxPooling2D(pool_size=2),

    Conv2D(filters=32, kernel_size=3, padding='same', activation='relu'),
    MaxPooling2D(pool_size=2),

    Conv2D(filters=32, kernel_size=3, padding='same', activation='relu'),
    MaxPooling2D(pool_size=2),

    Flatten(),

    Dense(64, activation='relu'),

    Dense(6, activation='softmax')
])
'''
在训练模型之前，我们需要配置学习过程，这是通过compile方法完成的，他接收三个参数：

优化器 optimizer：它可以是现有优化器的字符串标识符，如 rmsprop 或 adagrad，也可以是 Optimizer 类的实例。详见：optimizers。
损失函数 loss：模型试图最小化的目标函数。它可以是现有损失函数的字符串标识符，如 categorical_crossentropy 或 mse，也可以是一个目标函数。详见：losses。
评估标准 metrics：对于任何分类问题，你都希望将其设置为 metrics = ['accuracy']。评估标准可以是现有的标准的字符串标识符，也可以是自定义的评估标准函数。
'''
model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['acc'])
'''
generator：一个generator或Sequence实例，为了避免在使用multiprocessing时直接复制数据。
steps_per_epoch：从generator产生的步骤的总数（样本批次总数）。通常情况下，应该等于数据集的样本数量除以批量的大小。
epochs：整数，在数据集上迭代的总数。
works：在使用基于进程的线程时，最多需要启动的进程数量。
use_multiprocessing：布尔值。当为True时，使用基于基于过程的线程。
链接：https://www.jianshu.com/p/61114c686255
'''

model.fit_generator(train_generator, epochs=100, steps_per_epoch=2276//32,validation_data=validation_generator,
                    validation_steps=251//32)

#
# 5.结果展示
# 下面我们随机抽取validation中的16张图片，展示图片以及其标签，并且给予我们的预测。
# 我们发现预测的准确度还是蛮高的，对于大部分图片，都能识别出其类别。

test_x, test_y = validation_generator.__getitem__(1)

preds = model.predict(test_x)

plt.figure(figsize=(16, 16))
for i in range(16):
    plt.subplot(4, 4, i+1)
    plt.title('pred:%s / truth:%s' % (labels[np.argmax(preds[i])], labels[np.argmax(test_y[i])]))
    plt.imshow(test_x[i])

import tensorflow as tf
with tf.Session as sess:
    saver = tf.train.Saver(max_to_keep=6)#保存最后一代的模型，则只需要将max_to_keep设置为1即可
    saver.save(sess, 'rubbish/rubbish_model.ckpt')

end = time.time()
t = end-start
print('运行time',t)

# 运行time 21685.05623149872约6h

有趣的事，Python永远不会缺席！
欢迎关注小婷儿的博客

    文章内容来源于小婷儿的学习笔记，部分整理自网络，若有侵权或不当之处还请谅解

    如需转发，请注明出处：小婷儿的博客python    https://www.cnblogs.com/xxtalhr/

        博客园 https://www.cnblogs.com/xxtalhr/

        CSDN https://blog.csdn.net/u010986753

有问题请在博客下留言或加作者：

        QQ 87605025
        python QQ交流群 py_data 483766429
         微信 tinghai87605025 联系我加微信群

培训说明：

       OCP培训说明连接 https://mp.weixin.qq.com/s/2cymJ4xiBPtTaHu16HkiuA

        OCM培训说明连接 https://mp.weixin.qq.com/s/7-R6Cz8RcJKduVv6YlAxJA

     小婷儿的python正在成长中，其中还有很多不足之处，随着学习和工作的深入，会对以往的博客内容逐步改进和完善哒。重要的事多说几遍。。。。。。
