[006][汇编语言]实验1-debug使用 查看、修改寄存器(CPU)和内存，用机器指令和汇编指令编程

准备工作

• 64位CPU安装DOSBOX以及debug.exe
  (点我查看教程)
• 打开DOSBOX，输入mount命令，输入C:，输入debug（每一次都按下回车确认）

mount C E:\assembly-learn
C:
debug

准备就绪，可以输入各种 debug 命令

debug 命令

R 寄存器  查看、修改
D 内存 查看

E 内存 （数据、机器码）写指令
U 内存 翻译成汇编指令

T 执行CS:IP 指向的内存单元的指令
A 内存 汇编形式写指令

内存和寄存器不是一回事

• 寄存器在cpu内部，是cpu内部的其中一个部件。
• 内存 是和 cpu 同一个层次的两个独立的部件，通过总线(地址总线和数据总线等)传递数据。
• 内存和寄存器都可以存储数据，但是内存中的数据只有被读成指令并且执行之后，才可以改变寄存器中的内容，没有说内存一变寄存器就变了，反之，寄存器一变内存未必也跟着变，要清楚它们都是独立的。

———————————————————————————————————

寄存器(CPU)

r 命令

r命令 查看寄存器 的内容

r命令 查看 寄存器 的内容

r命令 修改 寄存器 的内容

r ax 修改 寄存器ax 的内容

• 输入r ax 会出现提示符:，冒号之后输入新的数据，按下回车确认

———————————————————————————————————

内存

d命令

d 命令 查看 内存中的内容

d 命令查看内存中的内容

-d 段地址:偏移地址

• 比如 2B 本质是 2BH(十六进制形式 16进制里一位用 2进制里四位 表示)，0010 1011(二进制形式 有8位)，二进制很容易数出来是8bit(位)，8bit(位)一个B(Byte字节)
• 1个内存单元可以存一个Byte(字节)

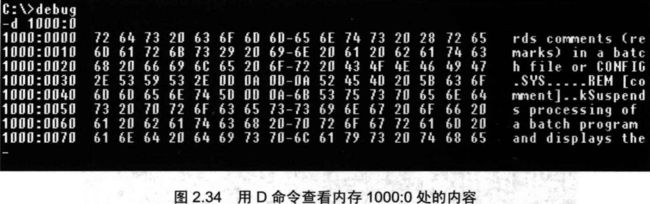

• d 1000:0查看内存单元10000H处开始的内容，将列出从10000H开始的128个内存单元的内容， 16个内存单元一行，一共有8行
• 左边的列，是本行的起始内存地址，每一行有16个内存单元，以1000:0060举例，这一行是1000:0060 到1000:006F
• 中间列的小横杠只是视觉上表示前后，前半是1000:0060 ~ 1000:0067，后半是1000:0068 ~ 1000:006F
• 右边的列，是可显示的ASCII码字符，与中间列一 一对应

d命令 查看 限定范围的内存的内容

查看1000:0~1000:9 内存单元中的内容

d 1000:0 9

• 查看1000:0~1000:9 内存单元中的内容

d 073F：011C 011C 查看单个内容单元的内容

d 073F：011C 011C 查看单个内容单元的内容

段地址:偏移地址 偏移地址
d 1000:0 0
d 0fff:10 10
d 0100:f000 f000
计算出来得到的物理地址都是 10000H

• 段地址:偏移地址，计算得出的 物理地址 是一样的话，就是查看同一个内存单元的内容
• 后面重复写一次偏移地址，就会给单个内存单元的内容
• 如果不写，就是从这个物理地址开始之后的内存单元内容

e 命令

e 命令改写内存中的内容

e 命令改写内存中的内容

• d 显示单独的一行

d 1000:0 F
显示的是1000:0000 ~ 1000:000F

d 1000:0010 1F
显示的是1000:0000 ~ 1000:001F

• e 修改内容

一口气全部改写:

e 1000:0 0 1 2 3 4 5 6 7 8 9
直接修改了从1000:0开始的10个单元的内容


一个一个地改写:

e 1000:0010
只给一个起始的地址，这里是第二行的起始地址
命令行窗口会出现 00. ，后面有一个闪烁的图标

如果想要改写内容
  输入你想要写的内容 按下【空格键space】确认输入
  注意是，键盘上长长的那个【空格键 space】，而不是【回车键 enter】

如果不想改写内容
  直接按下【空格键space】，就会跳到下一个闪烁的位置了

想做的修改都做完了，按【回车键 enter】结束本次 e 命令的全部操作

• e 命令可以写 数值 、字符、字符串

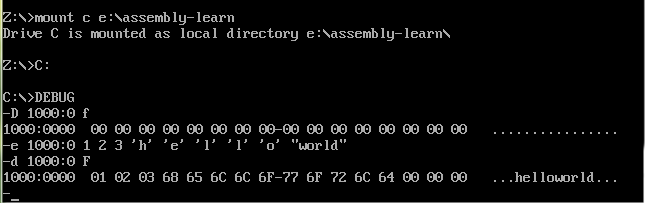

  e 命令可以写 数值 、字符、字符串

e 1000:0 F 1 2 3 'h' 'e' 'l' 'l' 'o' "world"

字符  单引号 ' '
字符串  双引号 " "

———————————————————————————————————

E 写 U看 T执行 （内存中的机器码）

• 要用到的 机器码 和 对应的 汇编指令

机器码    对应的汇编指令     指令含义
b80100    mov ax,0001      将数据 0001 放入寄存器 ax
b90200    mov cx,0002      将数据 0002 放入寄存器 cx
01c8      add ax,cx        ax = ax + cx

• 用E 命令将机器码写入 内存 内存 内存
• 用U 命令将从1000:0H开始的内存单元中的内容翻译成汇编指令



  E命令写机器码到内存 U命令翻译机器码成汇编指令

• 用R 命令查看当前寄存器的内容，会看到当前的CS:IP是073F:0100

• 用R 命令改写寄存器 寄存器 寄存器的内容

• 使得 CS = 1000H，让IP = 0000H，最后CS:IP指向10000H




  R 命令 修改 寄存器 CS:IP

• 用 T 命令执行 从CS:IP开始的内存单元中的指令

• CS:IP 指向 1000:0内存单元，从该内存单元开始，机器码b8 01 00，对应的汇编指令为mov ax,0001 ，AX寄存器的值成为0001H

• 该指令使用 3个 内存单元， IP寄存器的值自动增加变成 0003H ，CS:IP随之改变成为1000:0003H




  T 命令执行从CS:IP 开始的内存单元中的指令

• 继续执行 T 命令，从CS:IP 1000:0003H 开始 ，并且执行汇编指令 mov cx,0002

• 继续执行 T 命令，从CS:IP 1000:0006H 开始 ，并且执行汇编指令 add ax,cx

• 最终，寄存器 AX 的内容成为0003H

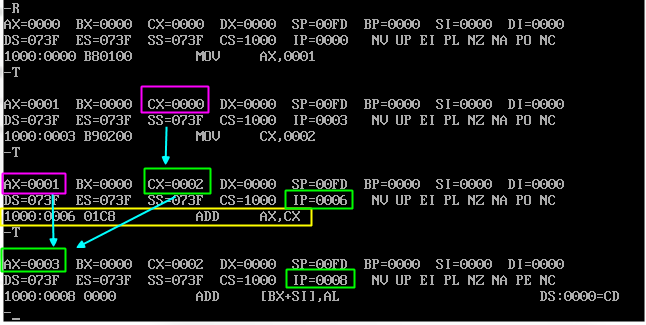

  继续执行 T 命令 看IP寄存器自动增加 看AX CX寄存器内容变化

A 命令 汇编指令形式 在 内存 中写指令

• a 1000:0 光标在 给出的起始地址 之后闪烁，代表可以输入汇编指令




  A 命令 汇编指令形式 在 内存 中写指令

• 要用到的 机器码 和 对应的 汇编指令

机器码    对应的汇编指令     指令含义
b80100    mov ax,0001      将数据 0001 放入寄存器 ax
b90200    mov cx,0002      将数据 0002 放入寄存器 cx
01c8      add ax,cx        ax = ax + cx

• 输入汇编指令，再按【回车键 enter】 表示 汇编指令 输入的结束，进入下一条指令的输入
• 直接按 【回车键 enter】 表示 A命令操作结束
• 现在，只是把 汇编指令 放到了 **内存 ** 之中，内存有东西了，寄存器还没有【！】
• 因此，使用R命令看 寄存器 内容是没有变化的
• 这时候要用D命令看 内存 就可以看到,内存里有我们自己写的东西了

A命令用汇编形式 改写 内存内容

• 只需，R CS 以及 R IP 修改 CS:IP 成1000:0 H
• 再用T命令，就可以执行上面的汇编指令了



  先用R命令修改CS:IP 再用T命令执行即可

debug.exe 命令小结

• 关于 寄存器 的命令就一个 R命令，查看、修改
• 关于 内存 的命令有 D命令（查看）、E命令（写数据）、U命令（翻译成汇编）、T（执行CS:IP指向的指令）、A命令（以汇编形式写数据）

思考

• 我们学习C语言的时候，比学习输出hello world的C语言语法要更优先的事情是，搞一个可以编译运行C语言的开发环境IDE，可以是简单小巧的Dev-C++，也可以是功能齐全的Visual studio，然后就是掌握一系列基于IDE的编译、运行快捷键，最后才是在IDE里面输入合法的代码开始，看输出效果学习语法和知识。
• 基于此种学习路径，实验1的目的就很清晰了，通过实验1，我们知道了是通过A命令直接写汇编指令，是通过T命令执行汇编指令，现在我们手上有可以 输入、执行汇编语言指令的 "IDE" 了。
